N6356-立式精锻机自动上下料机械手设计【含UG三维图】 下载积分：160　资料编号： N6356

作品包括:

Word设计说明书1份

开题报告一份

CAD版本图纸，共9张

UG三维图一套

摘要

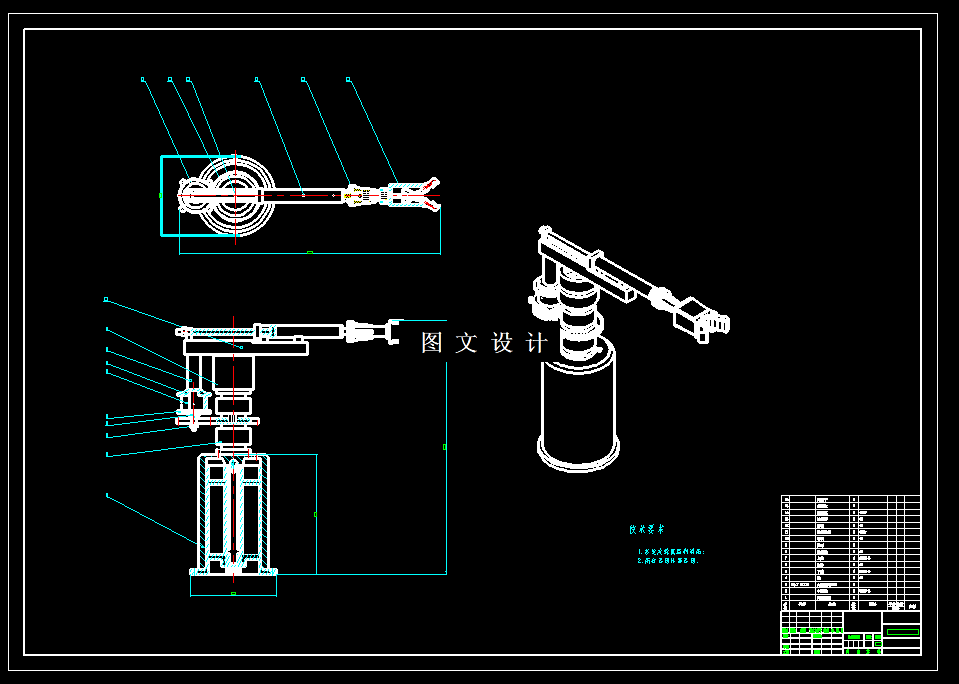

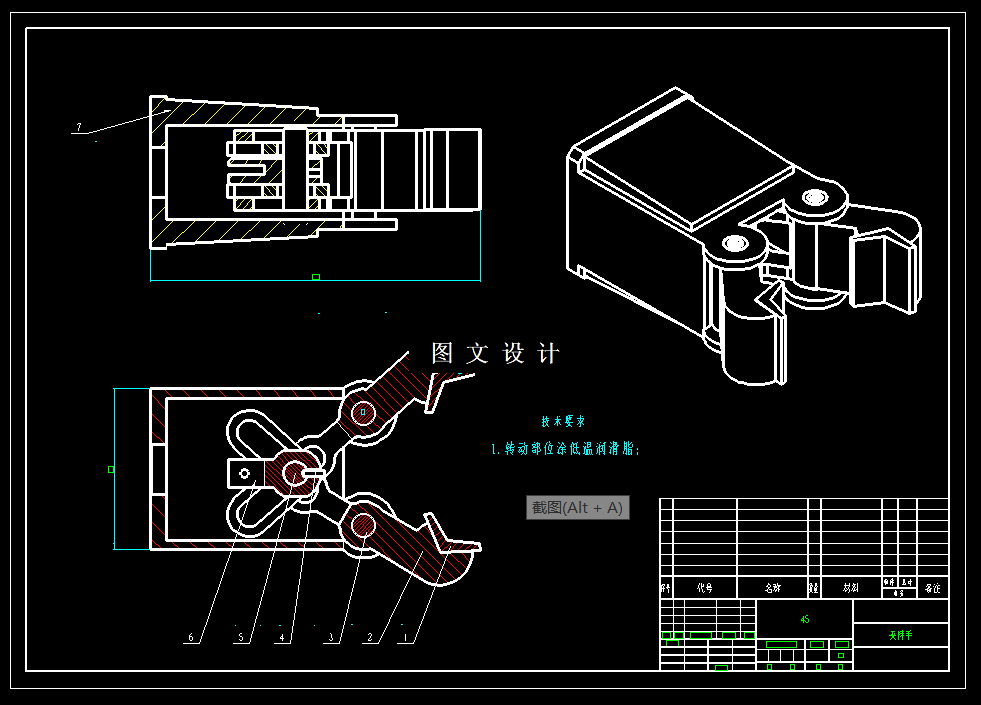

本文介绍了立式精锻机自动上料机械手与其它设备的配置关系及工作过程，并对机械手的动作进行了分析，详细论述了机械手总体方案的设计，特别是对实现预期要求动作的各种方案进行了比较分析，进而得出最终方案。根据手臂的动作要求，采用圆柱坐标型机械手；机械手的自由度数为四个，它们是大臂的升降和回转运动，小臂的伸缩运动，手腕的回转运动；机械手手部结构采用两支点回转型；机械手驱动方式采用液压驱动。控制方式为点位程序控制。本次设计主要进行大臂升降及回转机构设计、手臂及伸缩结构设计、手部结构设计，并且对液压系统进行理论分析和比较。
