N6398-冰箱抽屉注塑模具设计 下载积分：50　资料编号： N6398

作品包括:

Word设计说明书1份

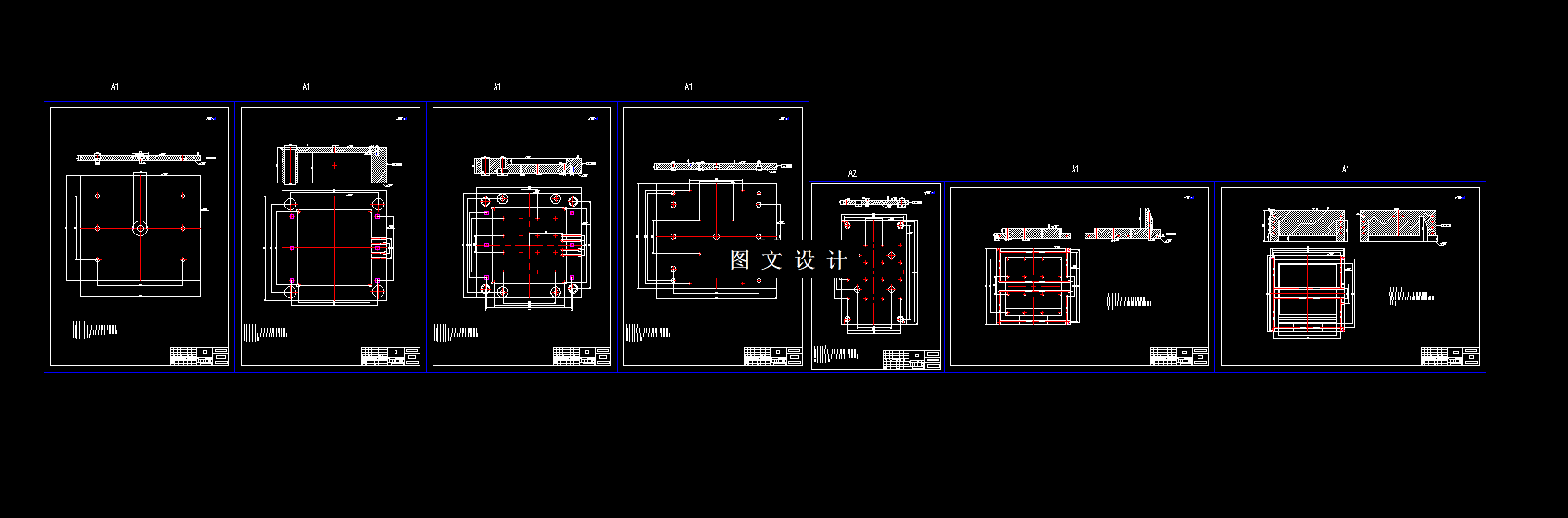

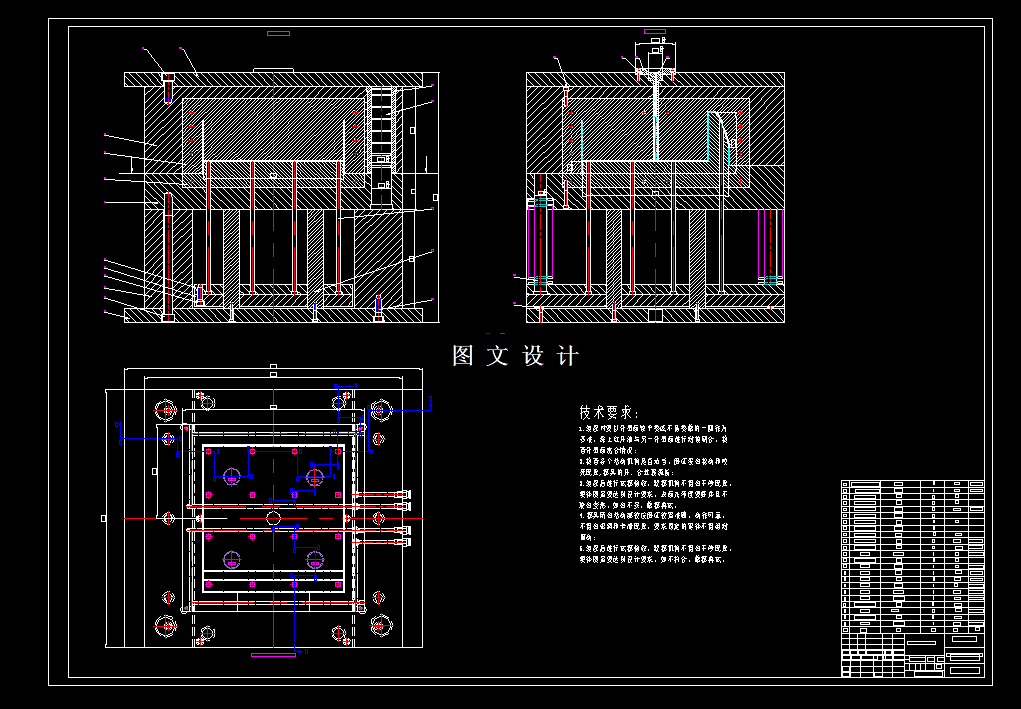

CAD版本图纸，共8张

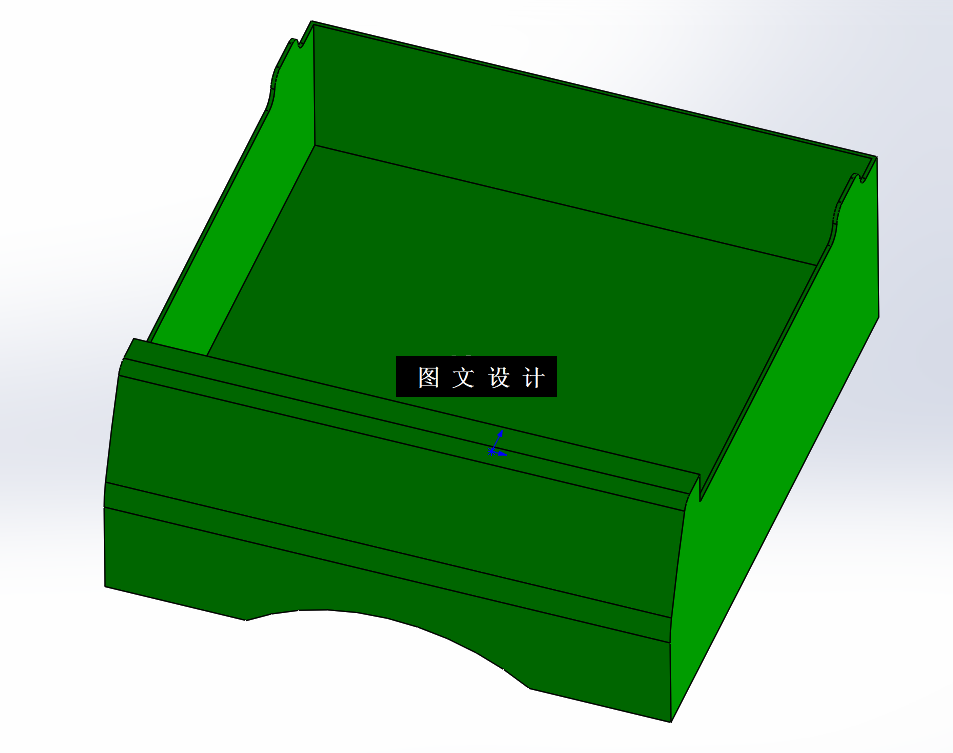

UG三维塑件图1张

摘要

本次设计的主要内容是针对冰箱抽屉进行注塑模具设计，在开始阶段首先对产品-冰箱抽屉进行工艺分析，结构分析以及材料分析，接着通过分析该产品，确定其分型面位置以及型腔数目，本次设计为一模一腔，接着通过计算实际注射量以及锁模力，最终确定本次模具设计所选用的注塑机型号，并对注塑机型号进行校核，然后在选择注塑机以后，结合拉杆空间，选择合适的模架，接着设计浇注系统，在设计浇注系统的时候，需要从主流道，分流道，浇口等方面进行设计，浇口设计为直浇口，在设计脱模机构的时候，需要考虑推杆和推板顶出的区别，结合塑件的结构特征，最终设计合理的脱模结构，接着还需要设计合理的冷却系统，由于本次设计的型芯型腔为整体镶件式，型芯型腔为矩形，因此在设计冷却系统的时候设计为环绕型冷却水路，最后对整体设计的模具进行一个全面的校核。

关键词:冰箱抽屉；注塑模具设计；注塑机；一模一腔；直浇口
