N6403-垫片落料冲孔倒装复合模冲压模具设计-外径30 下载积分：50　资料编号： N6403

作品包括:

Word设计说明书1份

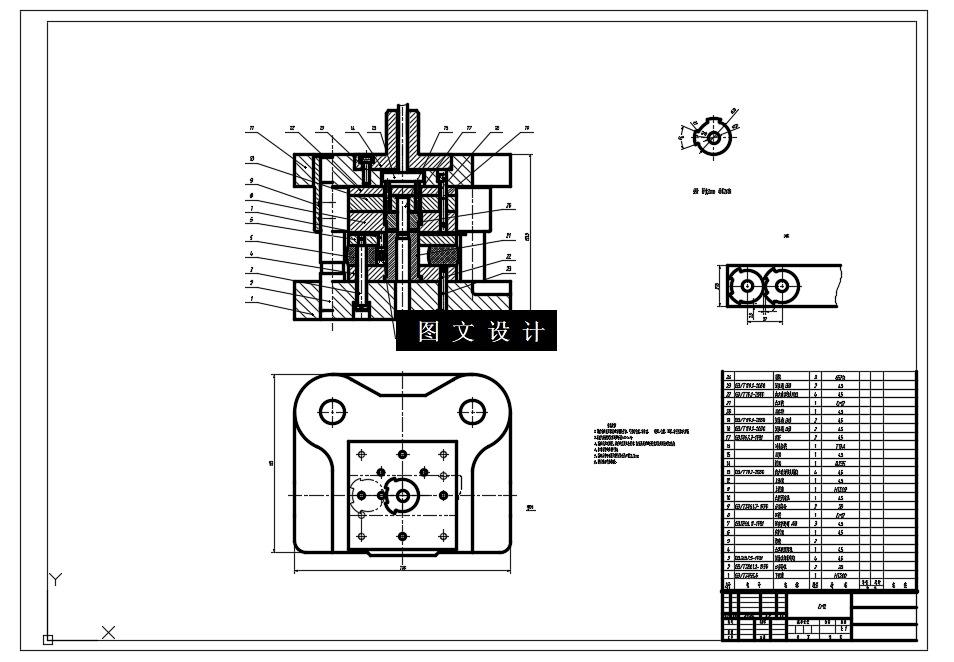

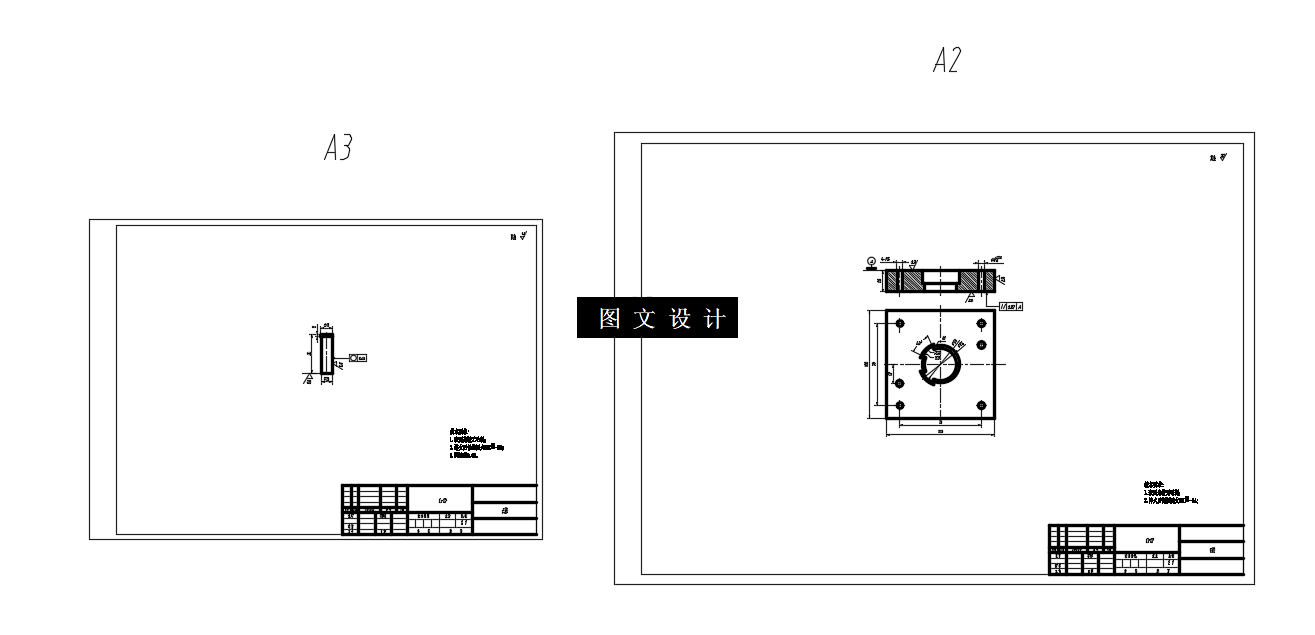

CAD版本图纸，共3张

摘要

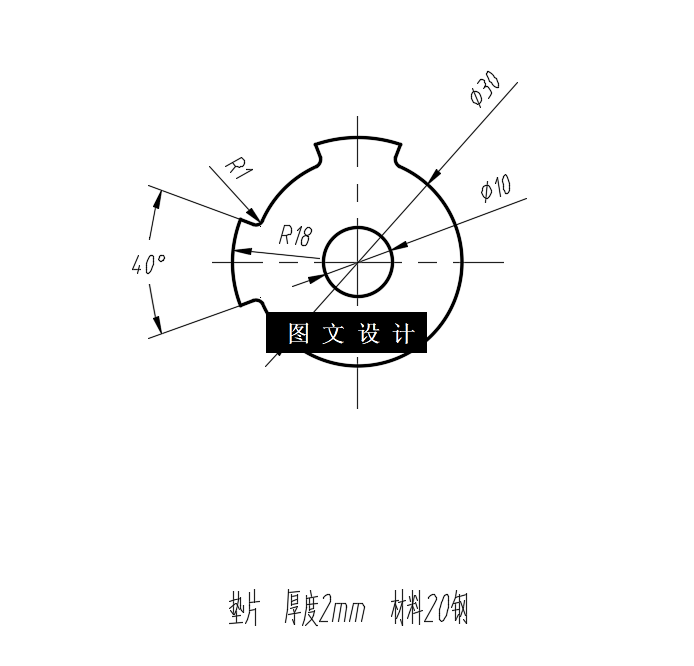

在本设计中，我的题目是垫片落料冲孔复合模具设计。通过分析我们发现，垫片外形是直线和曲线组成，中间有1个圆形的孔。外形依靠落料完成，冲孔依靠冲孔工序来完成。通过这个模具的设计，将是对我大学学习的一个重要的考核。 设计过程中，首先我们要对垫片的结构性、材料进行分析，选择合适的方式进行生产。材料的分析来确定工件是否适合生产。之后要通过工件的厚度来确定工件排样图的搭边，然后计算排样图的材料利用率。 接下来就是进行冲压力的计算，通过计算冲压力选择合适的冲压设备。模具刃口的计算也有其的重要，只有选择合适的刃口才能够确保模具的寿命，提高模具的使用率。 模具刃口计算后，就是模具的结构设计，先进行凹模外形尺寸的计算的通过凹模的外形尺寸来得到模具中其他固定板、卸料板等的尺寸，最后选择模架等一系列标准件，最终完成模具的设计。

关键词：复合模，冲压工艺，模具设计
