N6404-固定套冲孔翻边冲压模具设计-长80 下载积分：50　资料编号： N6404

作品包括:

Word设计说明书1份

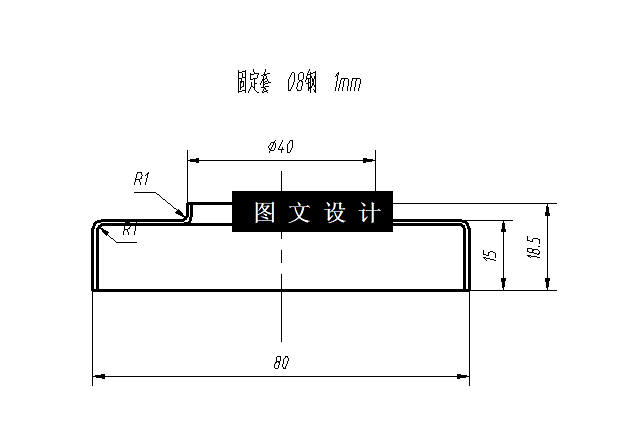

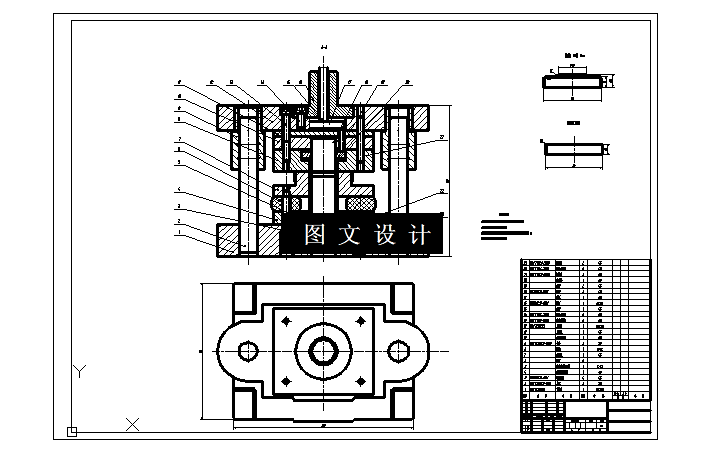

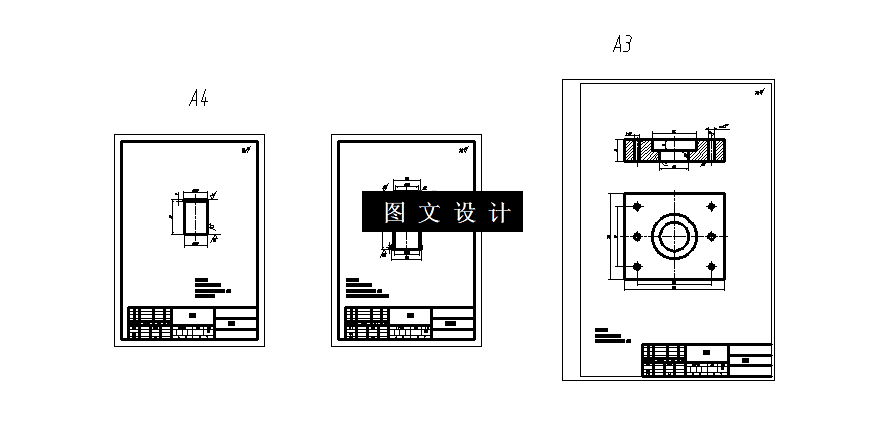

CAD版本图纸，共4张

摘要

本文是固定套冲孔及翻边模具的设计，通过对零件图形的结构和生产工艺性的分析，决定采取冲孔和翻边在同一道工序完成的复合模。 此复合模具的设计，包含1.首先对零件的工艺性进行分析，然后选择了几个可行的方案，接着对工艺方案进行演算和比较，最终确定采用复合冲裁模，2.制订工艺流程，选择排样图，对材料的利用率进行计算，3.初步确定冲模结构，包括（1）模具的具体形式（2）定位装置（3）卸料装置 （4）导向零件（5）模架 4.冲裁力的计算 5.模具刃口尺寸的计算 6.冲裁模具主要零件的设计及计算 包括（1）修边凹模（2）冲孔凸模（3）凸、凹模 7.标准零件的设计计算 包括（1）模架（2）导柱，导套 （3）上，下模座 8.其它支承零件 包括（1）模柄 （2）固定板及垫板 9.紧固件的选择。

关键词：冲孔；翻边；复合模
