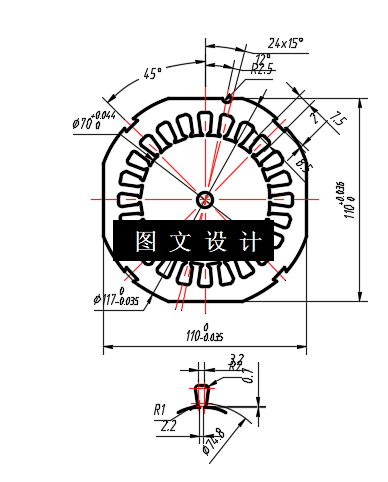

N6405-硅钢片级进模冲压设计 下载积分：50　资料编号： N6405

作品包括:

Word设计说明书1份

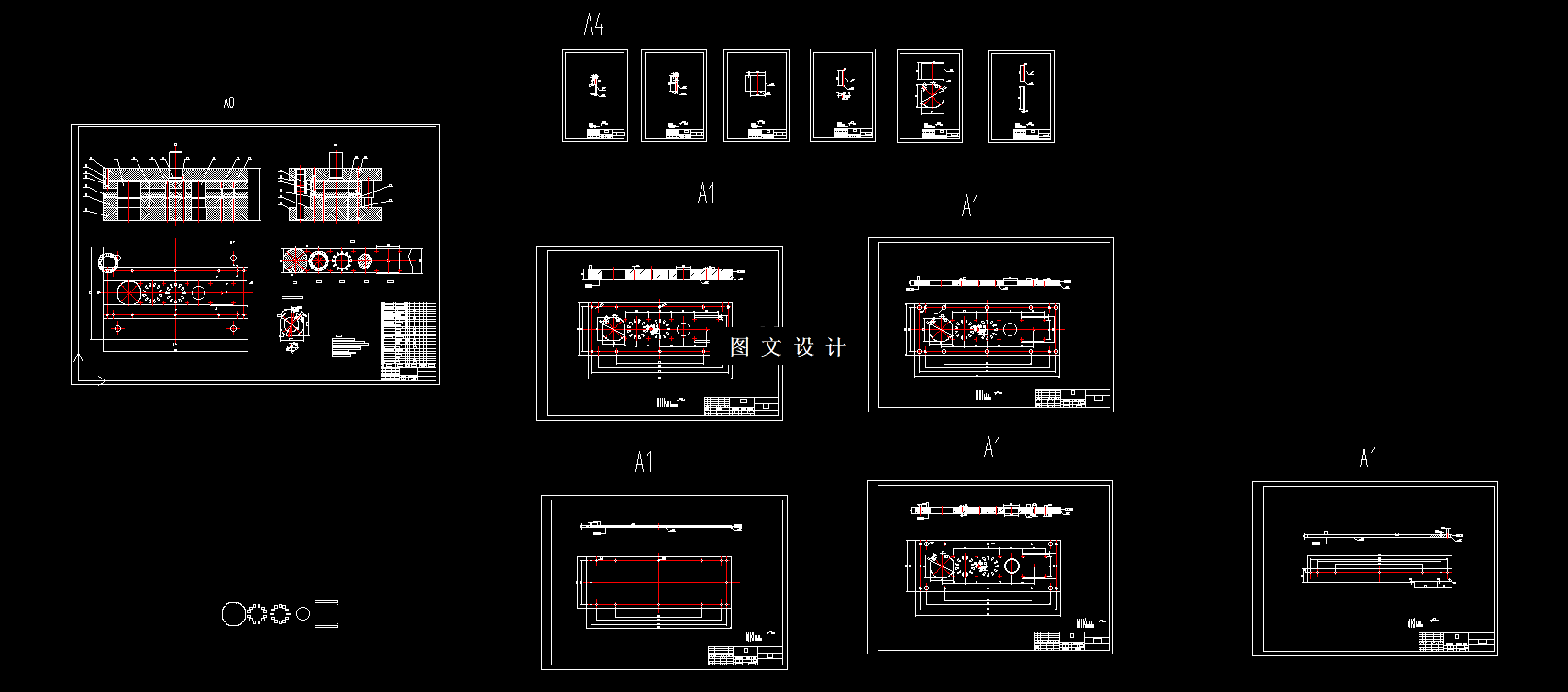

CAD版本图纸，共12张

摘要

本次设计依照任务要求，采用了级进模结构，力求在系统设计中体现出科学性和合理性。在设计初期，我对工件的结构进行了深入研究，特别关注了落料、冲孔等关键工序的工艺特点。这些分析为制定出切实可行的工件加工方案打下了坚实的基础。 在排样设计阶段绘制了排样图。通过计算方法对排样的合理性和高效性进行了计算，确保材料都能得到高效利用。这一阶段的重要性在于，它直接关系到后续生产的效率和成本控制。结合加工方案和排样结果，我使用力学原理和计算公式，计算出模具的总冲压力。这一过程不仅需要理论支撑，还要结合设备的性能、稳定性以及成本等多重因素，最终慎重选择适合的压力设备。 在确定冲压力和压力设备后，我对模具的整体结构进行了详细设计，并进行全方位的计算。在设计过程中，充分考虑模具的强度、刚性、精度和使用寿命，确保最终设计的科学性和可靠性。通过这一系列严谨的计算和设计工作，最终顺利完成了整个装配图和零件图的绘制工作，并详细记录整个设计过程，以便撰写一份内容详实的设计说明书。 本设计具有突出的优势，在操作层面，以简便的操作流程实现了安全生产的目标，同时大幅提高了生产效率；在成本控制方面，通过优化设计，在追求操作简便性与严格控制成本的双重目标下，成功保障了工件的材料利用率、生产效率以及加工精度。这种设计方案不仅能够为企业带来显著的经济效益，还能为后续同类产品的设计提供极具价值的参考范例，推动行业技术的发展与进步。

关键词：级进模结构；冲孔；工艺设计；压力设备
