N6420-电动机下摆块冲压复合模设计 下载积分：50　资料编号： N6420

作品包括:

Word设计说明书1份

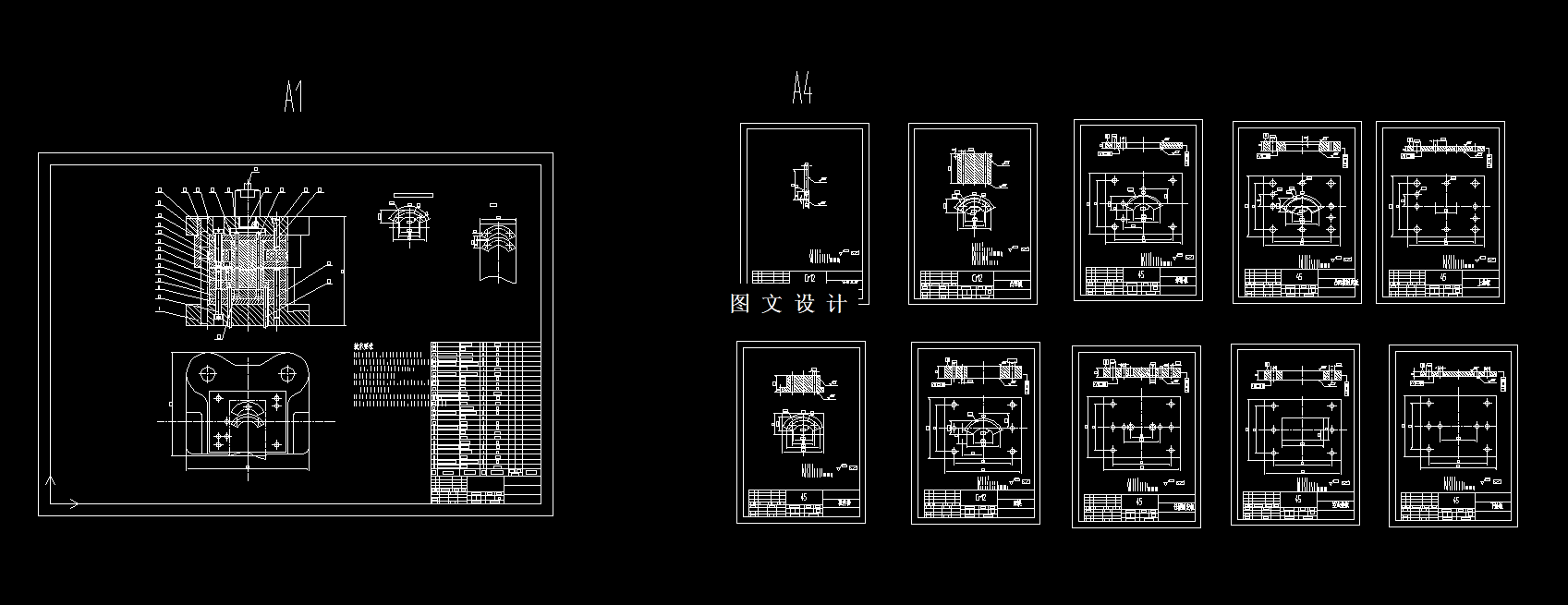

CAD版本图纸，共10张

摘要

本设计是对电动机下摆块进冲压复合模设计，通过对制件的材料，结构，尺寸精度分析。本制件选用材料黄铜。电动机下摆块总体左右对称，厚度为mm, 电动机下摆块上外形长度为54.2mm，中间有2个直径6mm圆孔。所以电动机下摆块可以采用较简单的复合冲裁模。复合冲裁模加工的精度较高且电动机下摆块要求无翘曲无扭曲。所以选择正装落料冲孔复合。本论文从凹模开始设计，选择模架，设计凸模，再算凸凹模等模具零件尺寸。 本次设计通过对电动机下摆块的冲压模具设计。对所学知识的理解和运用进一步加深了。阐述了模具的设计过程和证明电动机下摆块在实际设计制造中的可行性。

关键词：电动机下摆块；冲孔；复合冲裁模；工艺模具设计
