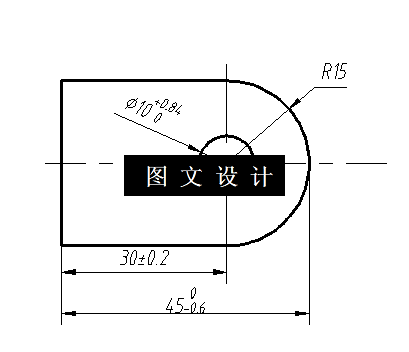

N6428-U形垫圈复合模冲压设计-长45 下载积分：50　资料编号： N6428

作品包括:

Word设计说明书1份

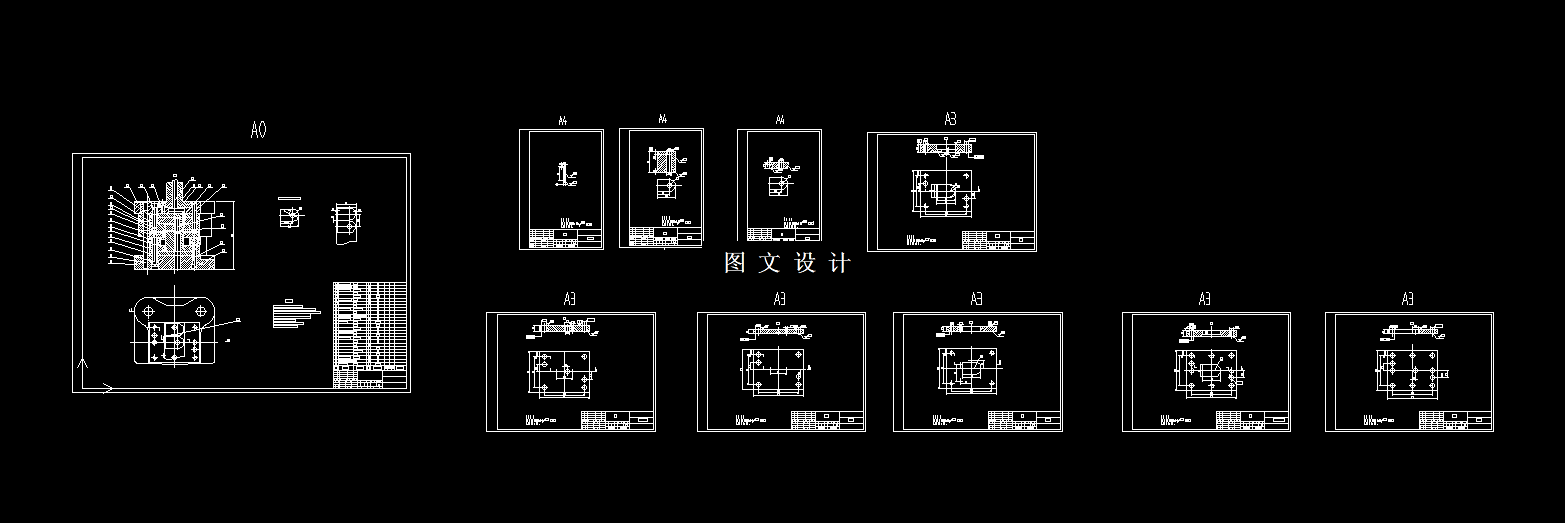

CAD版本图纸，共10张

摘要

本设计结合任务要求，采用复合模的结构，依据工件的结构，具体对落料和冲孔工序进行分析，整个设计中完成了工艺分析，通过工艺分析完成工件的方案确定；然后设计排样，并对完成后的排样图进行排样计算；结合方案和排样对模具的整个冲压力进行计算，计算出模具的总的冲压力，根据计算出的冲压力确定合适的压力设备选择，通过以上计算内容对模具的整体结构进行计算和设计；根据计算分析和设计，最后完成整个装配图和零件图的绘制，并将这些过程写成说明书。
