N6443-周长端盖冲压模具设计-孔距62 下载积分：50　资料编号： N6443

作品包括:

Word设计说明书1份

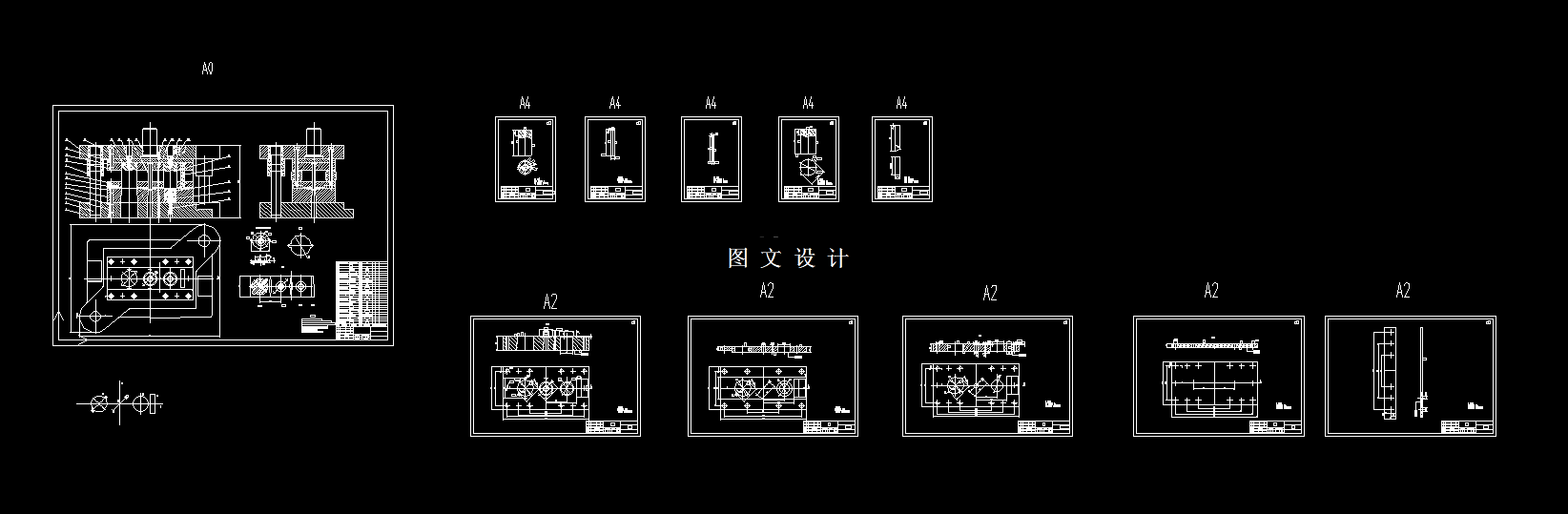

CAD版本图纸，共11张

摘要

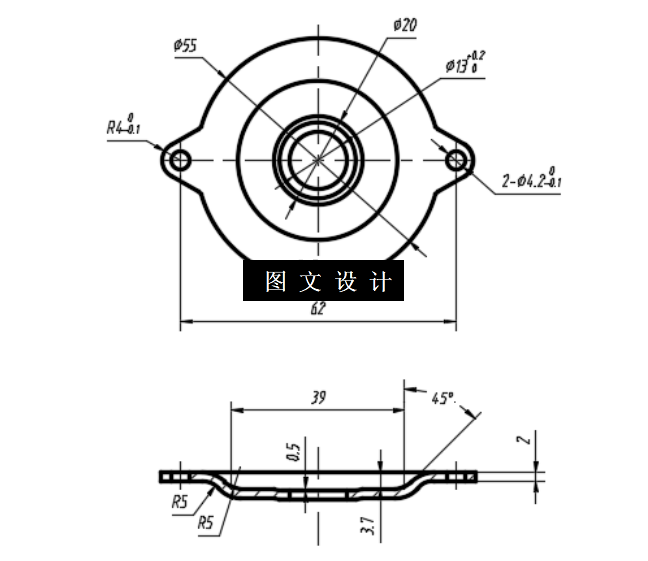

本次设计的工件是周长端盖，首先分析产品的工艺性能，按照拿到的毕业设计周长端盖工件图，从加工的角度对于工件进行工艺分析，基于对尺寸的大小，所用精度的高低，原材料的选择方面的分析得出对于厚度2mm，08钢的材料，精度IT14等级，有落料冲孔底部拉深成形3个工序的工件进行冲压冲裁和成形的合理性。接着分析冲裁方案，通过对结构方案的分析对比确定是通过多个工位连续生产的级进模，尽可能做到所生产的工件生产费用适中，加工效率较高的情况下，获得保质保量的零件。然后进行相关工件的冲裁工艺计算和压力机的选择，然后对一些主要的零件进行计算与设计，个工件在设计的过程中，需要结合工件进行相关计算，设计的模具才会更加合理。排样以及利用率的计算，这部分主要知道生产工件时候所用板料的利用率。第二是刃口尺寸的计算，相对简单，只需要确定好加工方法后，带入所选方法的公式即可。第三是关于冲压力计算，冲压中心的确定，冲压设备的选择。最后进行图纸的绘制完成整个装备图和零件图的绘制，并将这些过程写成说明书。 依据保证工件精度，提高工作效率，节省总体成本的大原则完成对风罩的整个模具的设计，希望能对普通批量化是个生产的复合模冲压件的又一定的参考意义。
