N6445-垫片冲压落料模设计-长20 下载积分：50　资料编号： N6445

作品包括:

Word设计说明书1份

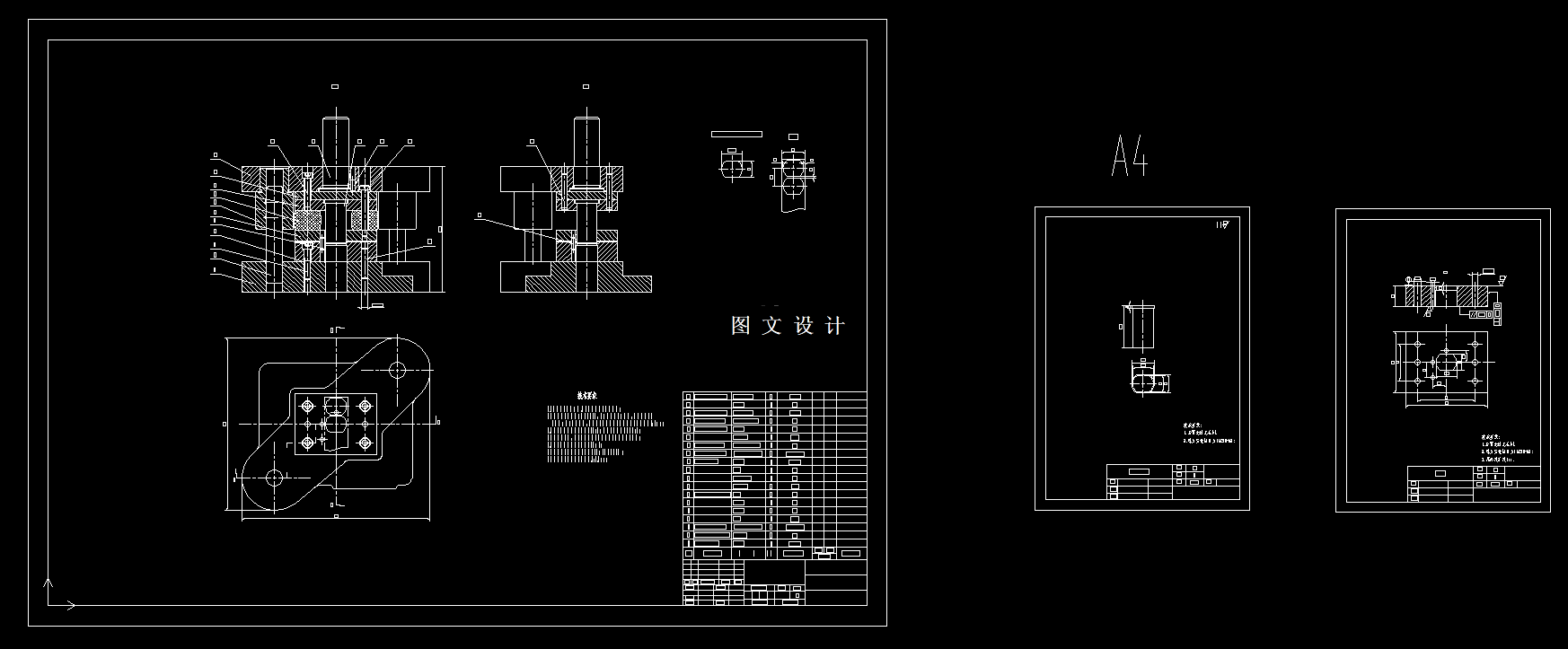

CAD版本图纸，共3张

摘要

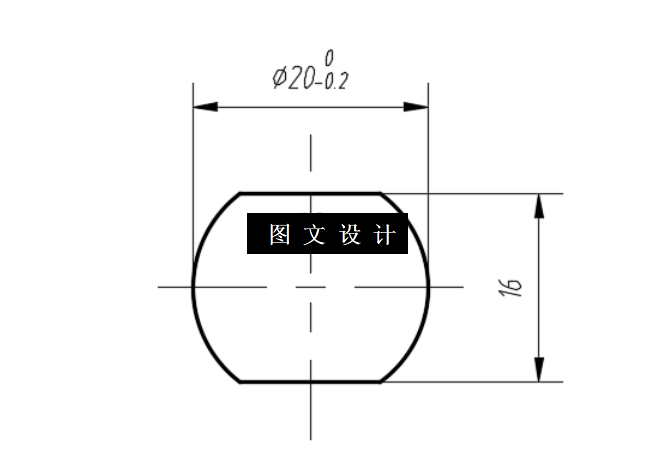

本论文设计是对垫片进冲压落料模设计，通过对制件的材料，结构，尺寸精度分析。本制件选用材料08F。垫片总体左右对称，厚度为0.8mm,垫片可以采用较简单的落料冲裁模。本论文从凹模开始设计，选择模架，设计凸模，再算其他模具零件尺寸。 首先是对垫片的工艺分析，再确定工艺方案。然后对零件图的排样设计，计算材料的利用率以及冲裁板料及条料的利用率。再进行各工艺力的计算和冲裁模工作部分的设计计算，再校核压力机，最后对主要零部件的设计与标准件的选择。为本次垫片的cad绘制和成形提供依据。通过上面的设计方案画出模具各零件图和装配图。
