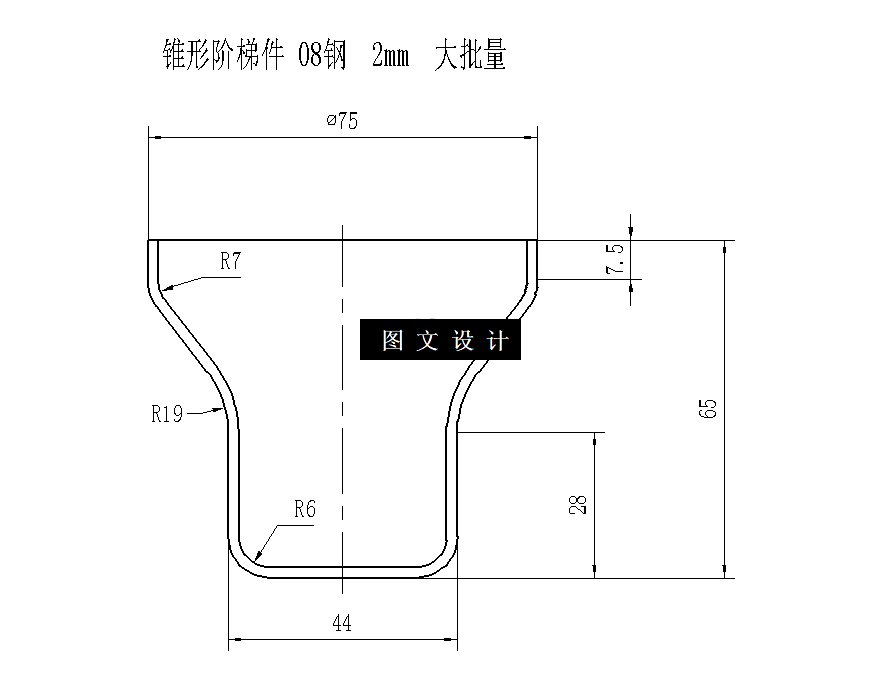

N6478-锥形阶梯件冲压模具设计-长75【含SW三维图】 下载积分：50　资料编号： N6478

作品包括:

Word设计说明书1份

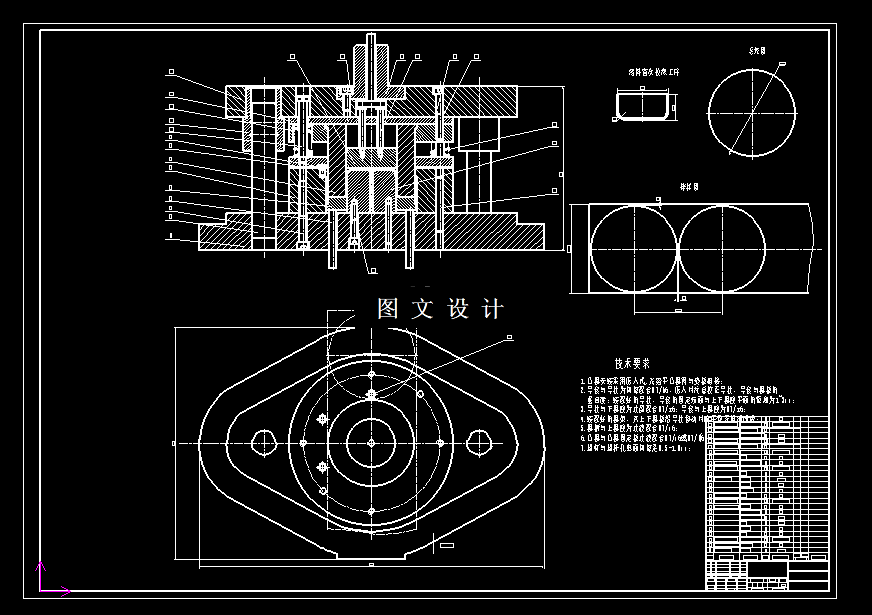

CAD版本图纸，共12张

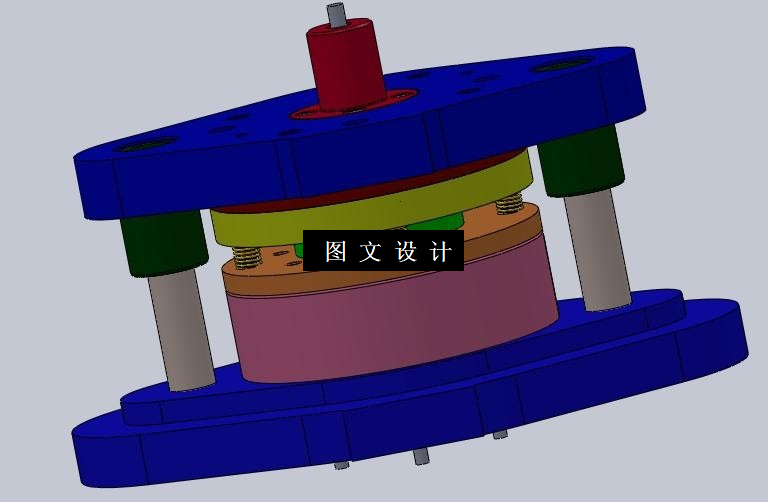

SW三维图一套

摘要

对锥形阶梯件的落料、拉深进行设计，旨在基于零件图的工艺性分析和零件图形结构分析，可以采用落料、首次拉深复合模在同一道工序完成的复合模，考虑到锥形阶梯件类型，同时进行相同的完全复合凹模的打孔和空白。复合模的废料直接由凸凹模推下，下面有顶件装置顶出，简单结构，方便操作，可以采用正装式。 这次复合模的设计包括1。首先，分析零件的工艺方案，选择几个可执行的计划，经过计算过程比较，最终决定使用复合冲裁模。2.制订工艺流程，选择排样图，对材料的利用率进行计算，3.初步确定冲模结构，包括（1）模具的具体形式（2）定位装置（3）卸料装置 （4）导向零件（5）模架 4.冲裁力的计算 5.模具刃口尺寸的计算 6.冲裁模具主要零件的设计及计算 包括（1）落料凹模（2）冲孔凸模（3）凸凹模 7.标准零件的设计计算 包括（1）模架（2）导柱，导套 （3）上，下模座 （4）卸料螺钉 8.其它支承零件 包括（1）模柄 （2）固定板及垫板 9.紧固件的选择

关键词：落料； 拉深； 复合模；
