N6609-双Z型垫片冲压模具设计 下载积分：100　资料编号： N6609

作品包括:

Word设计说明书1份

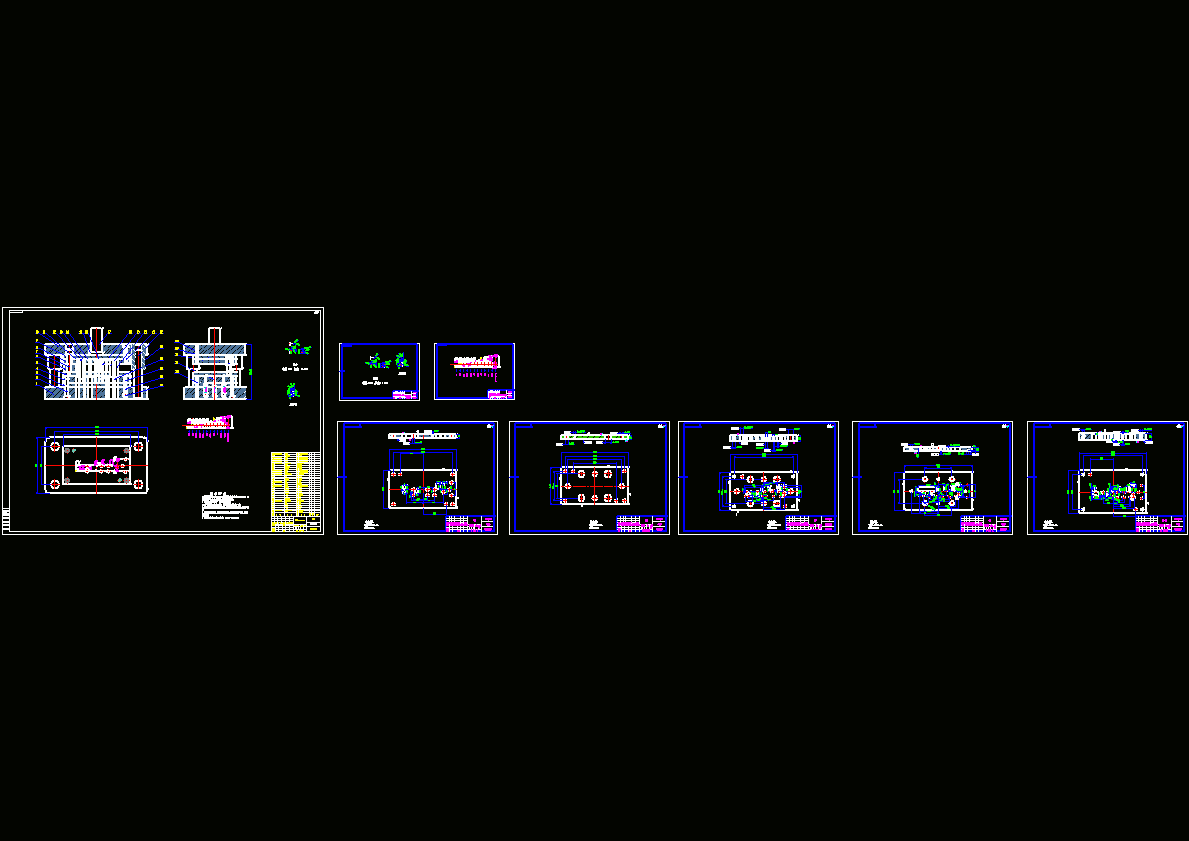

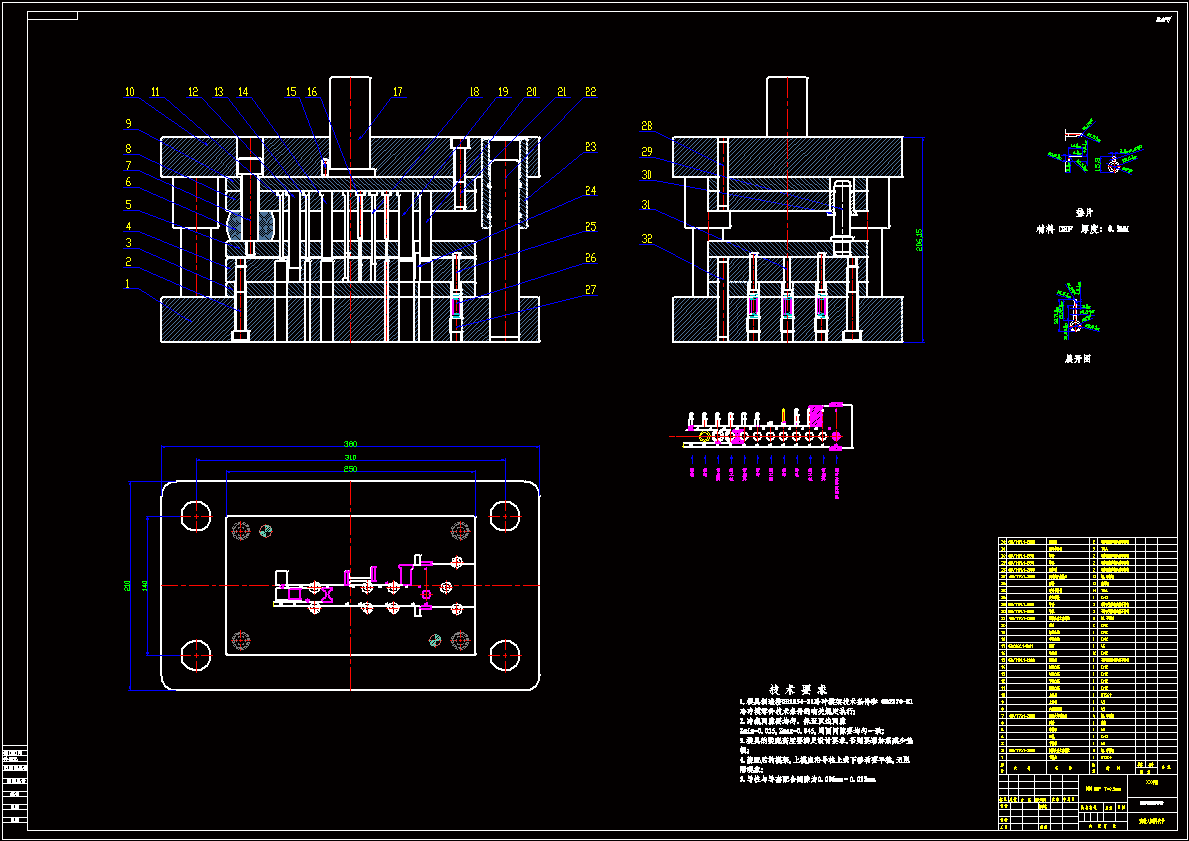

CAD版本图纸，共8张

摘要

  本次设计零件垫片的材料选用08F,是优质的冷轧碳钢薄板,具有良好的塑性与加工性能以及导电,导热性能.此零件为带冲孔孔的弯曲件，弯曲部分采用向上与向下弯曲的弯曲形式，其中，向上弯曲工序采用落料弯曲来实现。卷料采用导料板进行导料，弯曲件从卷料中被分离，落到模具外的集料器里，操作方便安全。由于此弯曲件的弯曲精度有一定的要求，因此需要考虑回弹因素对制件造成的影响，同时在模具的结构上对回弹进行补偿和修正。本设计的特点是大部分凸模零件均采用台阶方式固定。
