D087-250线材轧机的设计 下载积分：50　资料编号： D087

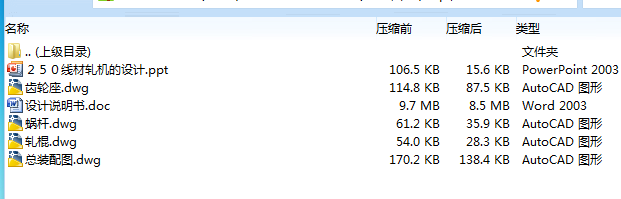

作品包括:

说明书一份，66页，约28000字

PPT答辩一份

外文翻译一份

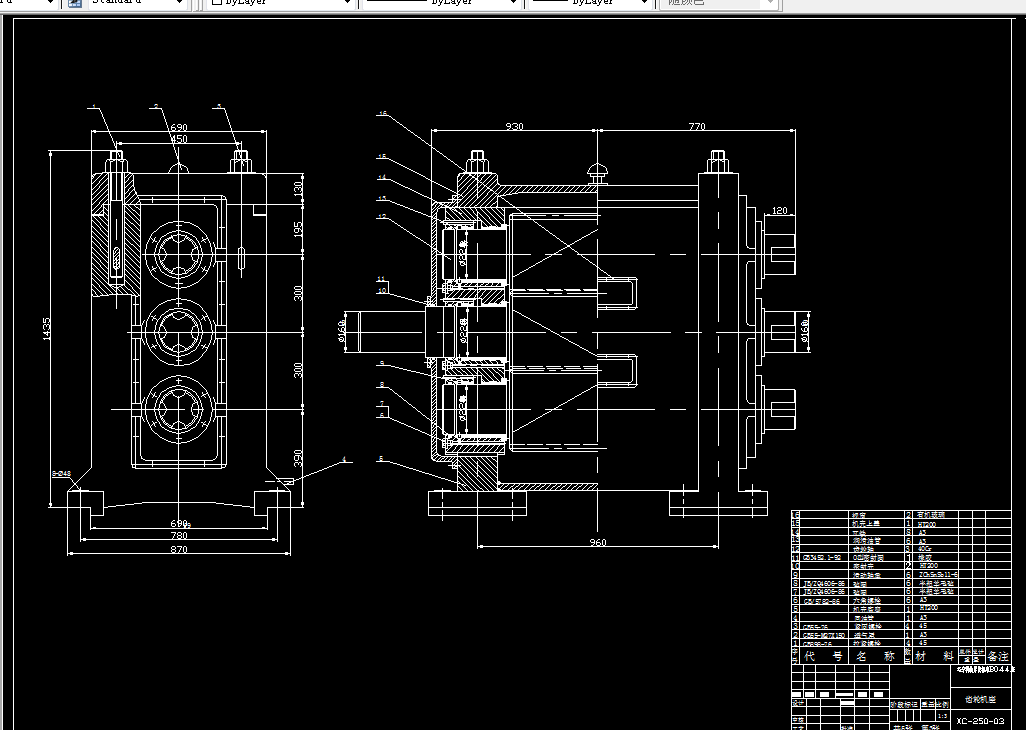

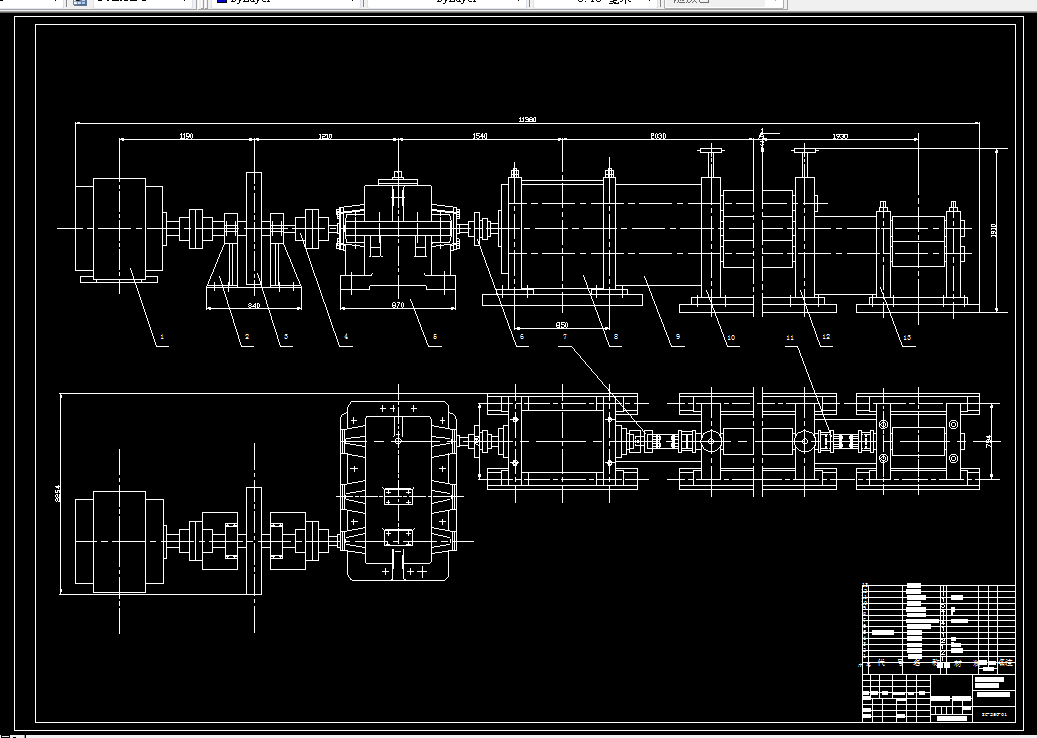

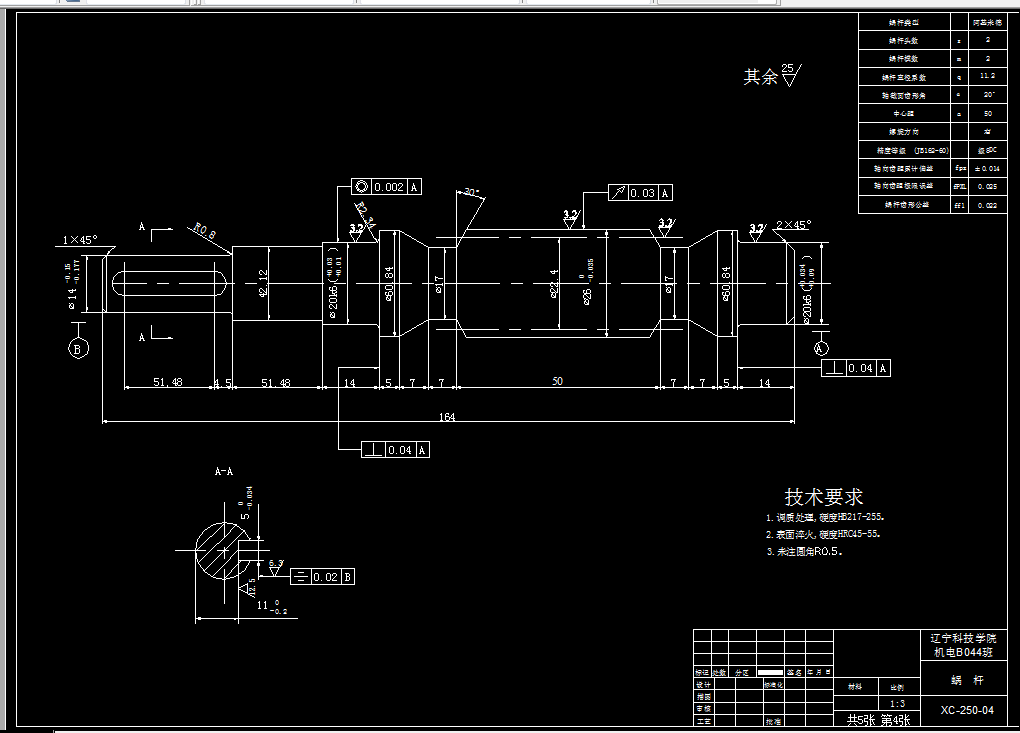

CAD版本图纸，共4张

250线材轧机的设计

摘   要

设计的轧钢机为250×3型钢轧钢机，轧辊的直径为250 mm。轧钢机主要用来为轧制小型线材，采用三辊式工作机座。轧

钢机的主要设备是由一个主机列组成的。轧钢机的主机列是由原动机，传动装置和执行机构三个基本部分组成的。采用

的配置方式为电动机——减速机——齿轮机座——轧机。由于轧辊的转向和转速不可逆转，原动机采用造价较底的高速

交流主电机。考虑到轧制负荷很不均匀，为了均衡电机负荷，减少电机的容量，在减速机和电动机之间加有飞轮。齿轮

机座：其用途是传递转矩给工作辊，设计采用三个直径相等的圆柱形人字齿轮在垂直面排成一排，装在密闭的箱体内。

联轴器：在减速器与齿轮机座之间采用的是安全连轴器。而主联轴器采用的的梅花接轴联轴器。

关键词：　轧钢机，齿轮机座，飞轮

目录

1 绪论 1

1.1轧钢机的定义 1

1.2轧钢机的标称 1

1.3轧钢机的用途 1

1.4小型轧钢机的主机列 2

2 轧制压力和轧制力矩的计算 5

2.1轧制平均单位压力的确定 5

2.2轧制总压力的确定 7

2.3轧制力矩的确定 8

2.4电动机的选择 8

3 飞轮的设计 9

3.1飞轮力矩的确定 9

3.2飞轮的强度的校核 11

4 减速器的选择 13

4.1传动比的计算 13

4.2减速器的特点、破坏形式 14

4.2.1主减速机的特点 14

4.2.2主减速机齿轮的破坏形式 14

4.3主减速机的结构 15

4.4 主减速器的润滑及防护措施 15

4.5 齿轮的材料和热处理 16

4.6减速器的工作状态分析 16

５齿轮机座的设计 17

5.1齿轮机座的类型和结构 17

5.2齿轮的设计 17

5.2.1齿轮节圆的直径 17

5.2.2 模数、齿数、齿宽、齿顷角 17

5.2.3计算力矩的确定 18

5.2.4轴端的强度计算 19

5.2.5滑动轴承 19

5.3密封和漏油问题 19

5.4齿轮机座的润滑 20

５.5齿轮机座的总述 20

6 轧钢机工作机座的设计 21

6.1工作机座的选择 21

6.2轧辊与轧辊轴承的设计 22

6.2.1轧辊的类型 22

6.2.2轧辊的结构 22

6.2.3轧辊的参数 23

6.2.4轧辊的材料 23

6.3轧辊调整装置的设计 25

6.4机架的设计 27

6.5机架强度的校核 28

7 孔型的设计 31

8 机架的优化设计 33

8.1优化分析 33

8.2 轧机机架结构参数优化设计的数学模型 33

8.3 设计变量 34

8.4 目标函数 36

8.4.1以机架在垂直方向上弹性变形最小作为目标函数 36

8.4.2 以机架重量最轻为目标函数 38

8.4.3 机架变形 38

8.5 约束条件 38

8.5.1 性能约束 38

8.5.2边界约束 39

8.6计算结果及分析 39

8.6.1设计变量的数量及取法对设计量取值的影响 39

8.6.2 以机架变形最小为目标的优化计算 40

8.7 优化设计应用举例 41

8.8 优化设计在实际中的应用 43

8.9 结论 45

结论 46

致谢 47

参考资料 48

附录1 49

附录2 57
