D434-动静压回转工作台设计 下载积分：50　资料编号： D434

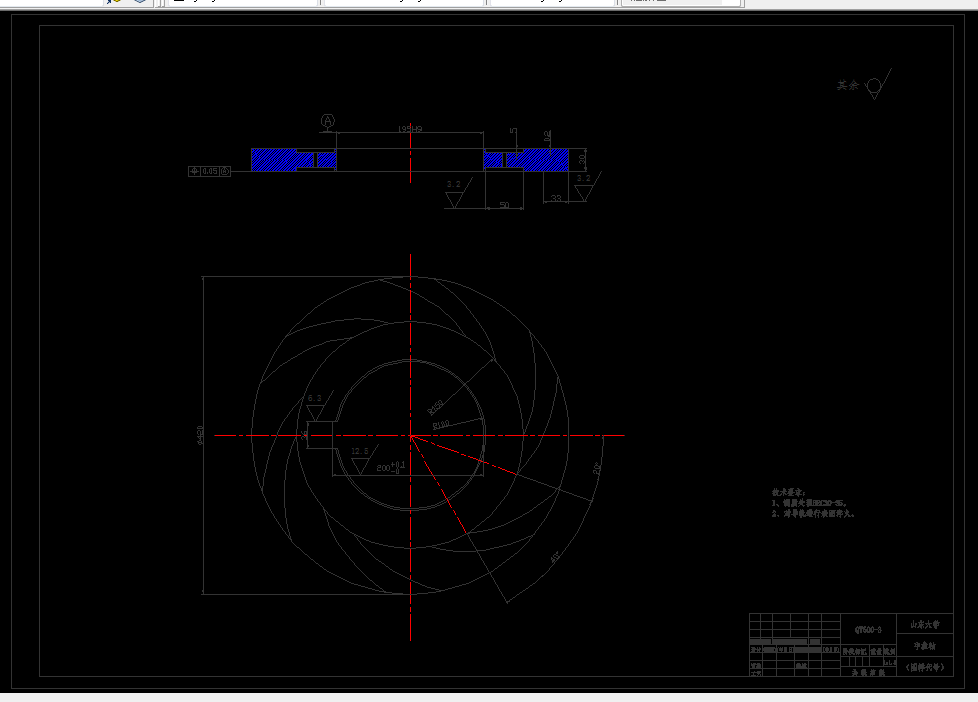

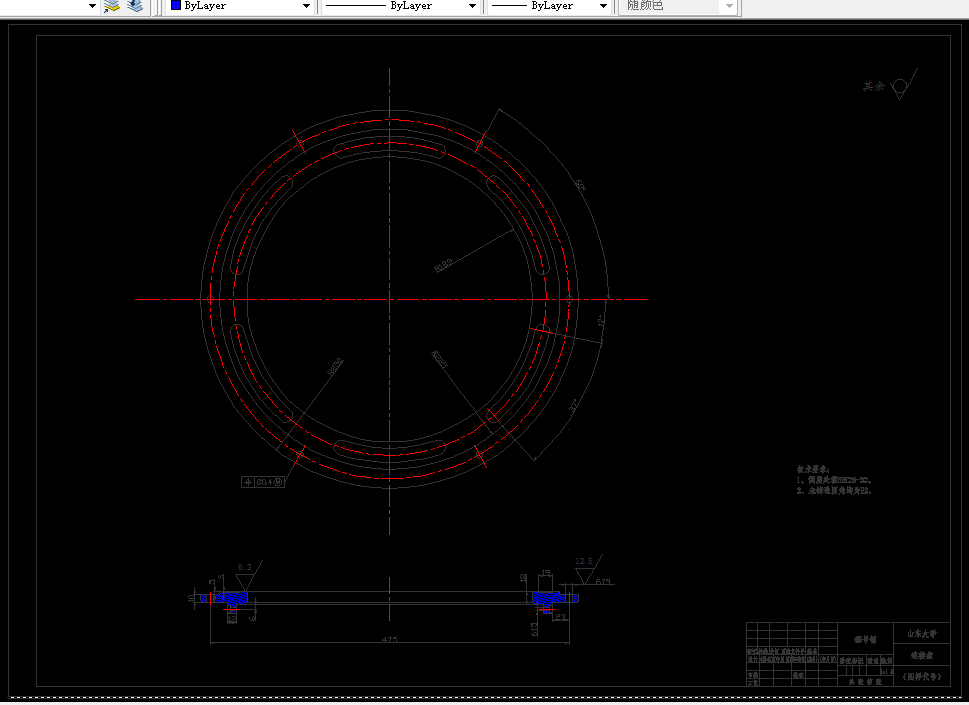

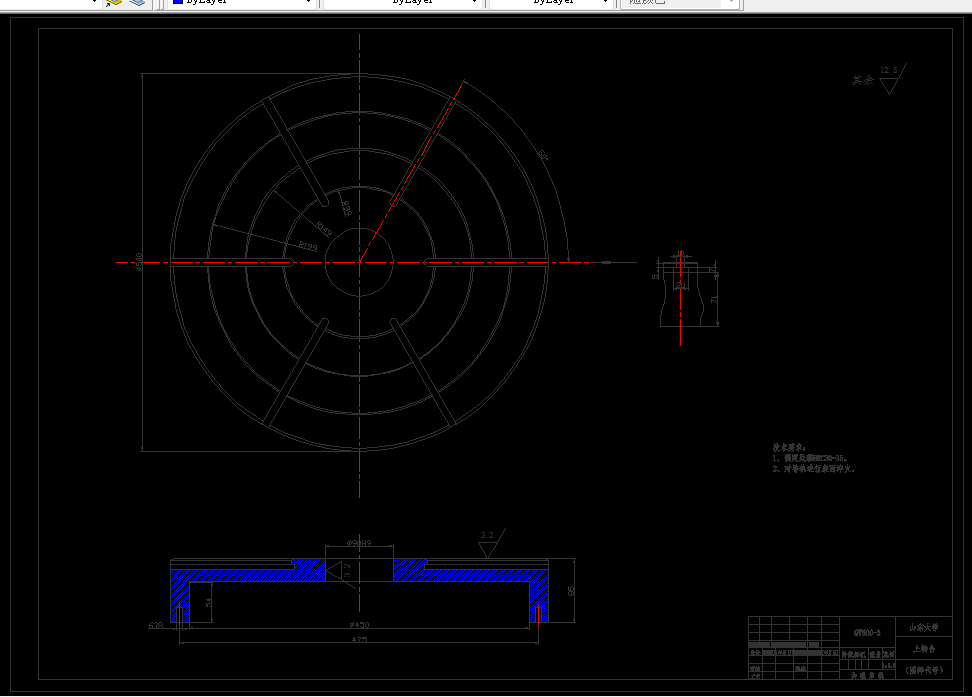

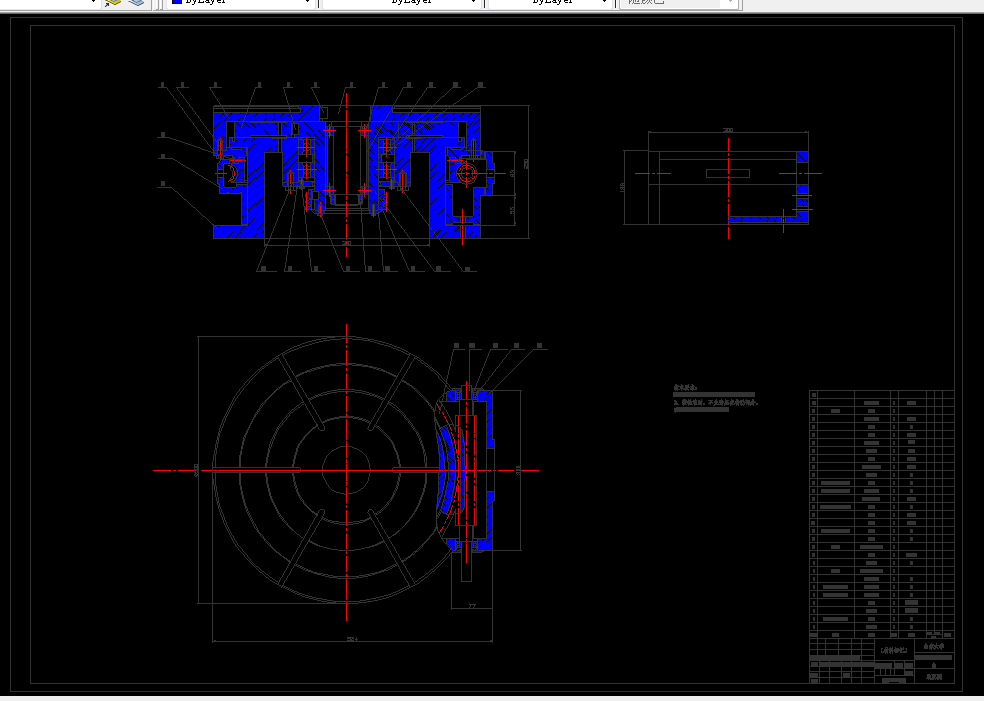

作品包括:

Word版说明书1份，共80页，约26000字

CAD版本图纸，共11张

摘 要

回转工作台，即带有可转动的工作台面、用以装夹加工工件并实现回转和分度的机械设备，简称为转台或第四轴。随着现代工业的迅猛发展，机械加工对加工精度的要求越来越高，而回转工作台作为镗床、钻床、铣床等的重要附件，其性能对加工精度的影响极为显著。传统工作台由于结构、材质等条件的限制，已经难以满足日益提高的技术需求。动静压回转工作台，是在传统回转工作台的结构基础上，加入一层常转中盘结构，并辅以静压支承技术，在纯液体润滑工作条件下实现差动回转，从而克服如爬行等运动问题，提高回转工作台的运动精度和抗震能力，扩大工作台的速度范围，提高承载能力，使之具有较高的运动平稳性，以符合更高的生产要求。本课题主要从主体结构、传动方式、动静压支承等方面探究了动静压回转工作台的工作原理及其实现方式。

关键词  动静压回转工作台；液体静压支承；供油回路；蜗杆传动；带传动

目录

摘 要 I

Abstract III

第1章  概 述 1

1.1 液体静压支承技术国内外发展概况 1

1.2 动静压回转工作台设计的目的和意义 2

1.3 本设计的主要内容 3

1.4 静压技术的发展趋势 3

第2章 动静压回转工作台的原理与应用 5

2.1 动静压回转工作台 5

2.2 主要技术参数 6

2.3 静压支承相关设计 6

2.4 闭式静压回转台的设计计算 10

2.5 相关部件的选型 13

2.6 本章小结 13

第3章 结构设计 15

3.1 传动方案的确定 15

3.2 轴的设计与校核 20

3.3 轴上配合件的选用 23

3.4 蜗杆传动的设计与校核 29

3.5 带传动的设计与校核 36

3.6 本章小结 39

结 论 41

参考文献 43

致 谢 45

译文和原文 47
