D437-液化石油气钢瓶制造--机械性能试验及射线检验工装 下载积分：50　资料编号： D437

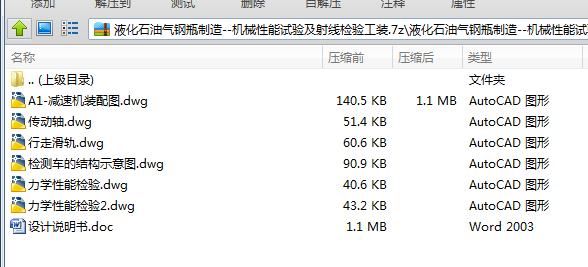

作品包括:

Word版说明书1份，共37页，约17000字

CAD版本图纸，共6张

摘   要

液化石油气 ( LPG) 钢瓶作为生活燃气的载体, 已在城乡得到广泛应用。据不完全统计, 目前在役的 LPG钢瓶超过 1000万只, 因此, 人们十分关心 LPG钢瓶的安全性能。我国有关部门为了确保 LPG钢瓶的安全, 制定了相应的管理措施和规范, 如钢瓶交付前须经压力试验检验, 合格后才能投入使用,LPG钢瓶检验周期为 5年, 使用 15年强制报废等。

液化石油气钢瓶的性能检验有很多方法，如力学性能检验、耐压试验、气密试验、爆破试验等有损检测；射线检测、超声检测、磁粉检测、渗透检测等无损检测。

关键词: 液化石油气；液化石油气钢瓶；机械性能试验；射线检验工装；

目录

1 概  述    2

  1.1 各种气瓶的分类 2

  1.2 液化石油气钢瓶结构规格和结构 2

1.2.1 液化石油气钢瓶的表示方法 2

1.2.2 液化石油气钢瓶规格 2

1.2.3 液化石油气钢瓶结构 3

  1.3 液化石油气钢瓶整体制造工艺 4

  1.4 本次论文主要工作和思路 4

2 机械性能试验 5

  2.1水压试验 5

2.1.1水压试验的作用 5

2.1.2实验操作方法 5

2.1.3试验合格标准 6

  2.2气密性试验 6

  2.3力学性能试验 7

2.3.1拉伸试验 7

2.3.2弯曲试验 8

2.3.3冲击试验 9

3 射线检验工装设计方案 10

  3.1射线照射法的原理 10

  3.2射线检测设备 13

  3.3射线照相工艺要点 14

  3.4 钢瓶X射线检测装置工装设计说明 17

3.4.1  X射线检测装置结构简述 18

3.4.2  检测车结构设计说明 19

3.4.3  检测装置运行过程 19

参考文献. 20

附录一  液化石油气钢瓶制造工艺 21

附录二  钢瓶水压试验工艺规程 22

附录三  钢瓶气密试验工艺规程 23

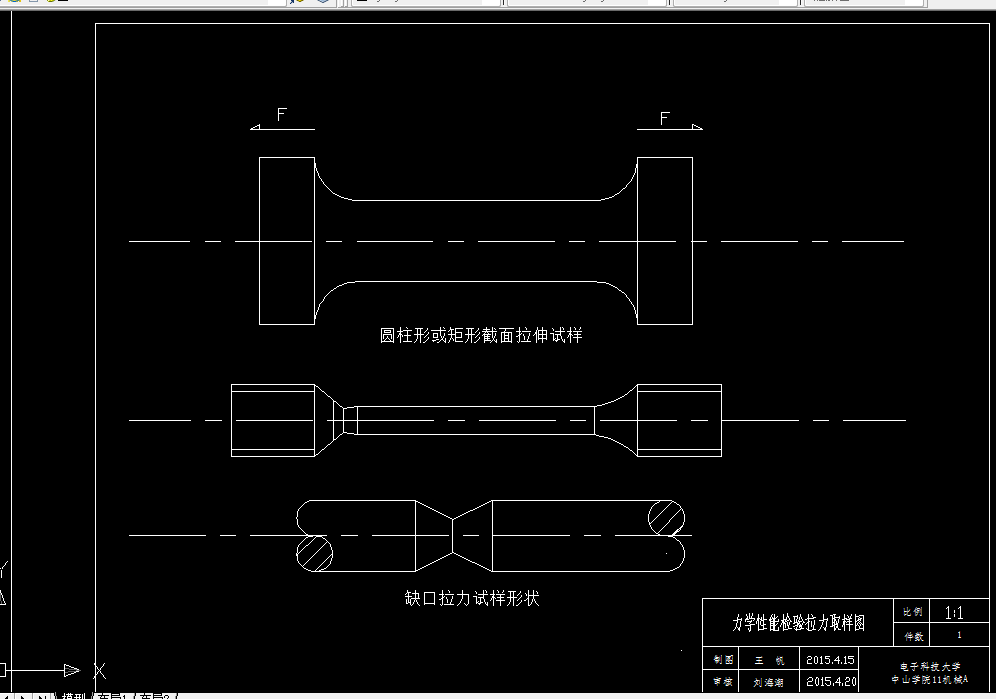

附录四  力学性能试验的拉力试样图 24

附录五  力学性能检验的取样图 25

附录六  X射线检测装置结构示意图 26

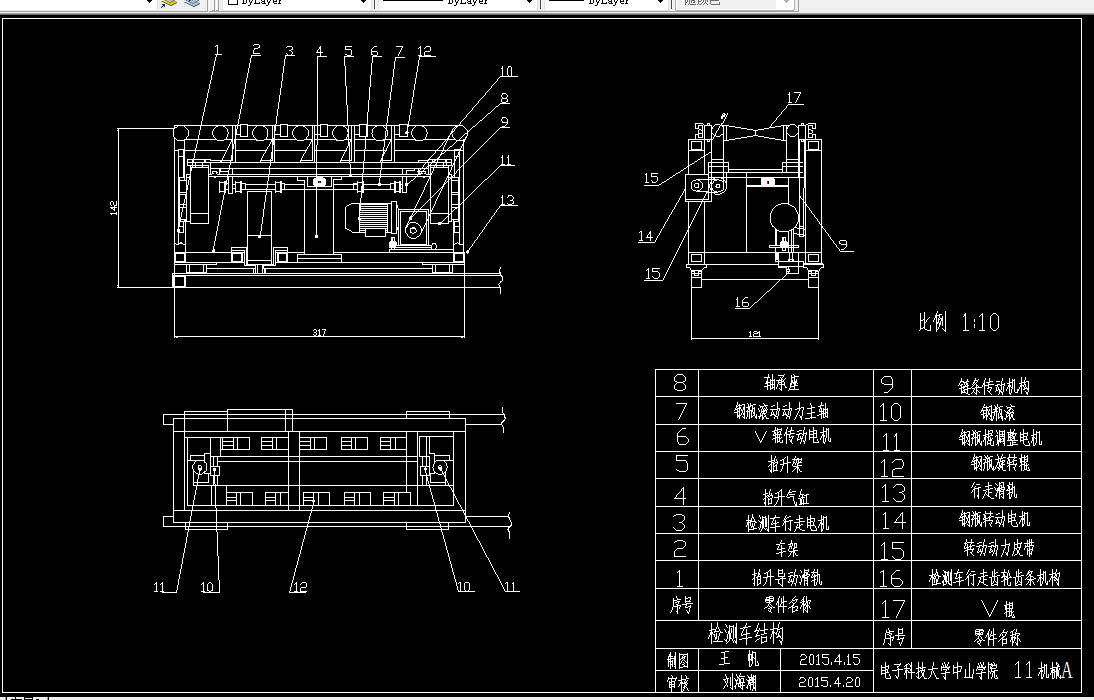

附录七  检测车的结构示意图 27

致 谢    28
