D492-西宁市湟水花园小区5#楼给排水工程设计 下载积分：150　资料编号： D492

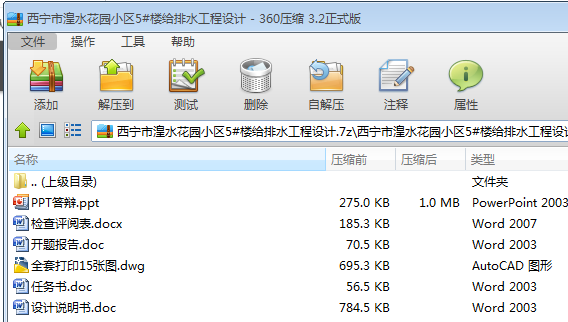

作品包括:

Word版说明书1份，共36页，约15000字

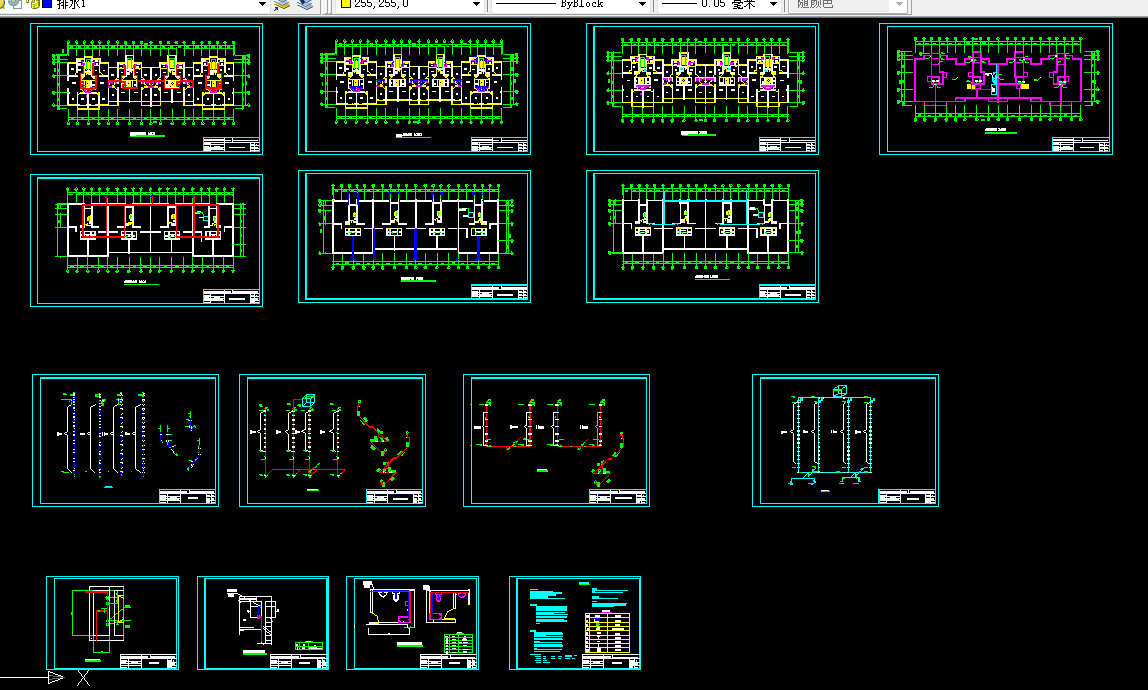

CAD版本图纸，共15张

设计总说明

随着国民经济的发展，人民居住理念的变化，高层建筑如雨后春笋般，越来越多的矗立于城市之中。本设计是西宁市湟水花园5号住宅楼的建筑给排水设计，住宅楼总高18层，地上17层，地下1层，屋面标高为51.7米。主要包括给水系统、排水系统、消防系统和屋面雨水系统四个部分。

给水系统采用分区供水，1-7层为低区，由市政管网直接供水。8-17层为高区，采用下行上给的无水箱供水方式，由地下室的供水泵直接供水；排水系统采用的是污、废合流制，底层单独排水，排水立管仅设伸顶通气管，污水再经化粪池处理后排向市政污水管网；消防系统设计成消火栓灭火系统，火灾初期10min的水由消防水箱供给，正常供水由消防水泵从贮水池内抽取；雨水采用的是内排水系统，雨水直接排向市政污水管网。给水管采用PVC管，排水管和雨水管均采用UPVC管，消防系统采用镀锌钢管。

设计过程进行了各系统方案的确定、平面布置和计算以及各种设备的选型。最后用CAD绘制了各个系统的平面施工图和系统图。

总之，住宅给排水系统看似简单，但它与我们的日常生活息息相关。作为工程设计人员，应本着技术、安全、经济性原则，在实践中努力创新，寻求最佳的给排水设计方案，适应住宅设计发展的新要求，满足人民群众的要求。

目录

1绪论 1

1.1 建筑给排水工程设计的发展历史 1

1.2 建筑给排水工程在水工业中的地位 1

1.3 国内外高层建筑给水排水工程设计研究的状况和主要内容 2

1.4总结 3

2设计任务书 4

2.1工程概况 4

2.2 设计依据 4

2.3设计依据 4

2.4设计内容 4

2.5设计成果 5

3设计方案 6

3.1生活给水设计 6

3.1.1　高层建筑给水系统竖向分区 6

3.1.2　高层建筑给水方式 6

3.2消防给水系统设计 7

3.2.1室内消防给水系统 7

3.2.2消火栓给水系统形式 8

3.2.3水泵接合器 8

3.2.4系统的组成 8

3.2.5设计参数 8

3.3.排水系统设计 9

3.3.1 排水体制的确定： 9

3.3.2 排水管材及连接方式的确定： 9

3.3.3高层建筑的排水系统组成应满足以下三个要求： 9

3.4屋面雨水工程 9

3.4.1系统的选择 9

3.4.2系统的组成 9

4  设计计算书 10

4.1.生活给水系统的计算 10

4.1.1　用水量计算 10

4.1.2生活给水管道设计秒流量 10

4.1.3生活给水管道管径的确定 11

4.1.4生活给水管道水头损失的确定 12

4.1.5地下贮水池容积计算 13

4.1.6管道的水力计算 14

4.1.7计算水泵扬程： 16

4.1.8高区底层给水支管的减压 17

4.2消火栓给水系统的计算 17

4.2.1消防水箱 18

4.2.2消火栓的选定 18

4.2.3 消防泵的选定 19

4.2.4 水泵接合器和室外消火栓的选定 19

4.3室内排水系统的计算 19

4.3.1连接在PL-1上的所有排水管段的水力计算 20

4.3.2连接在PL-1上的所有排水管段的水力计算 21

4.3.3连接在PL-1上的所有排水管段的水力计算 22

4.3.4连接在PL-1上的所有排水管段的水力计算 22

4.4化粪池的计算 23

4.4.1化粪池的实际使用人数： 23

4.4.2污水容积： 23

4.4.3污泥容积 ： 23

4.4.4化粪池的计算容积 23

4.5屋面雨水的水力计算 24

4.5.1降雨强度 24

4.5.2雨水立管的布置 24

4.5.3水力计算 24

参考文献 27

致谢 29
