D553-潮州市三环有限公司陶瓷基片烧结炉废气治理工程设计 下载积分：150　资料编号： D553

作品包括:

Word版说明书1份，共38页，约16000字

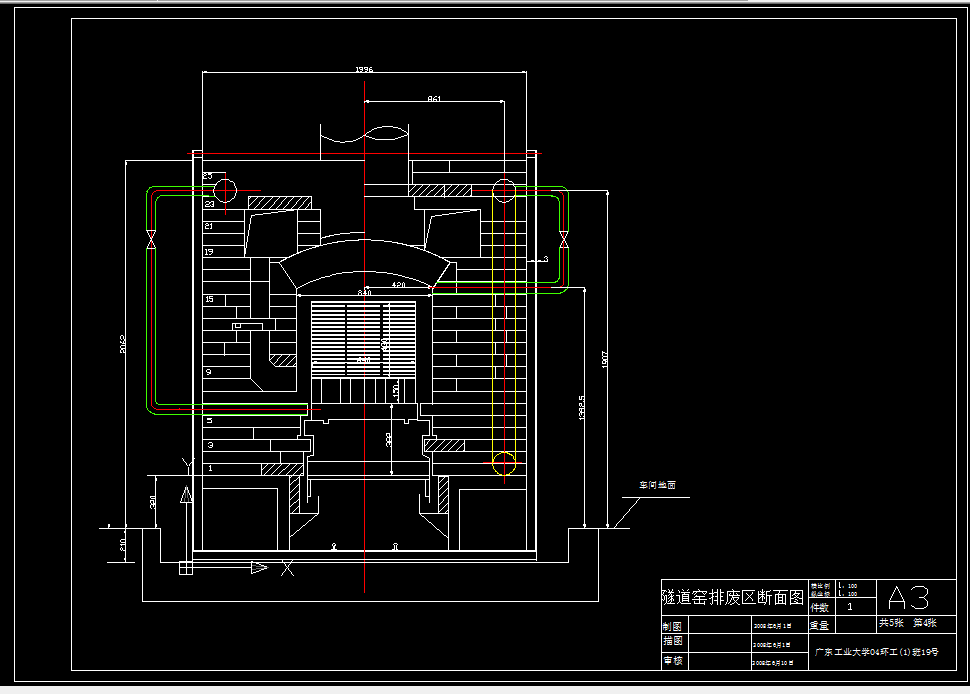

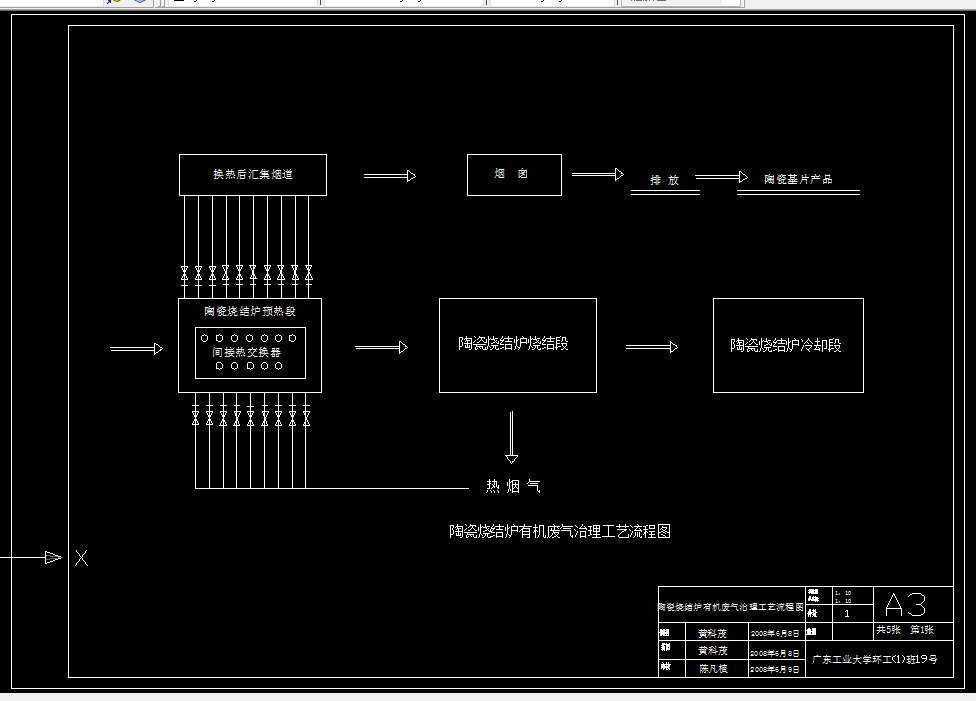

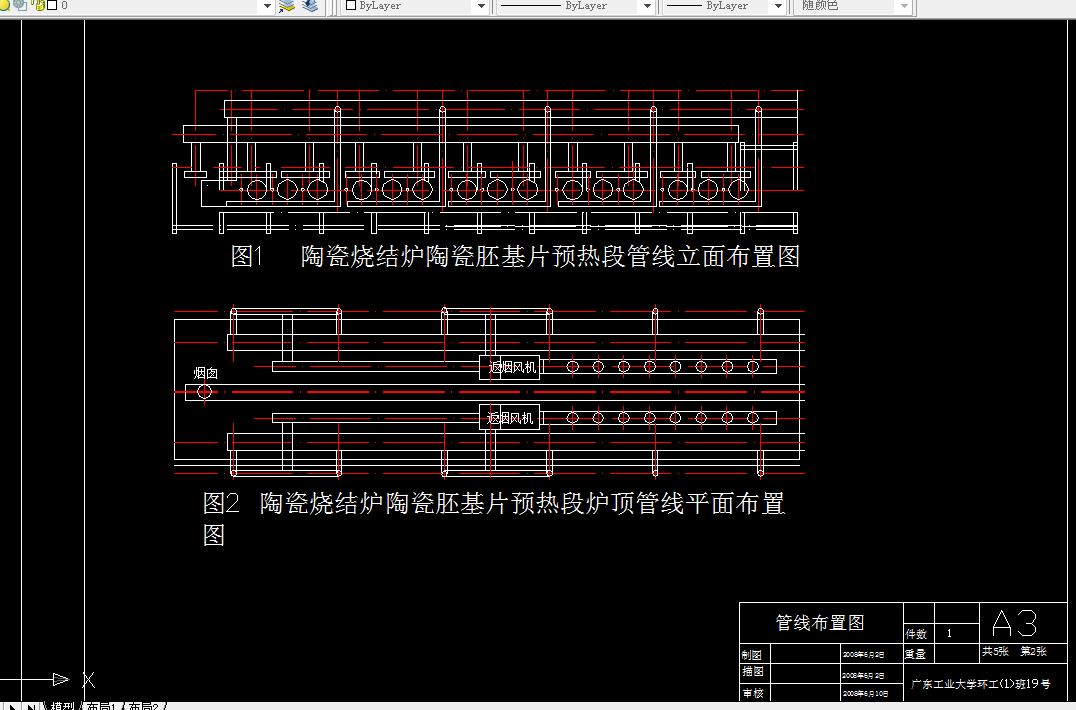

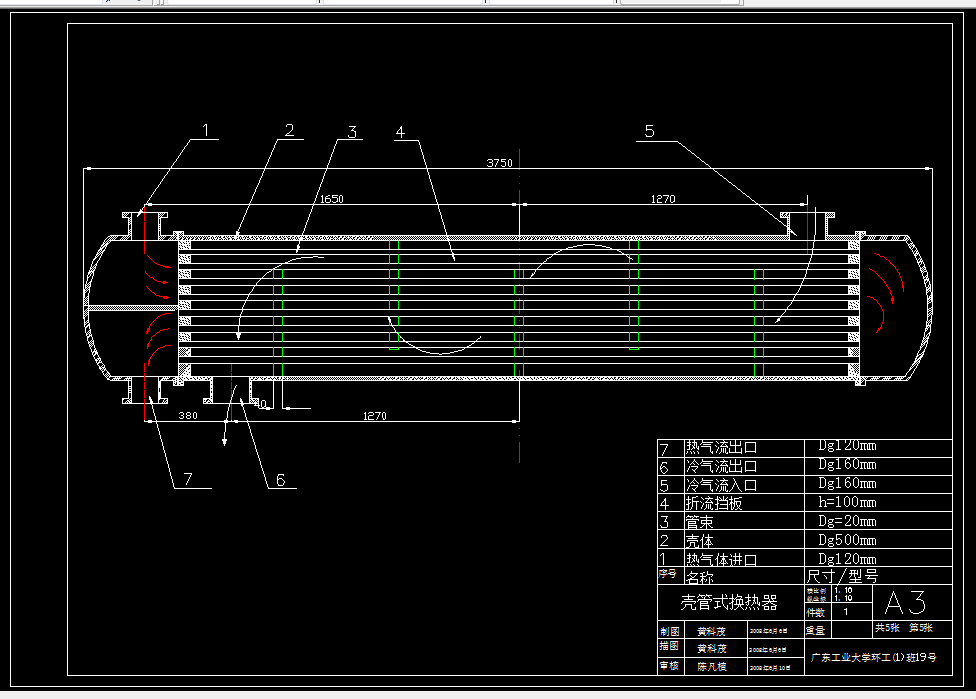

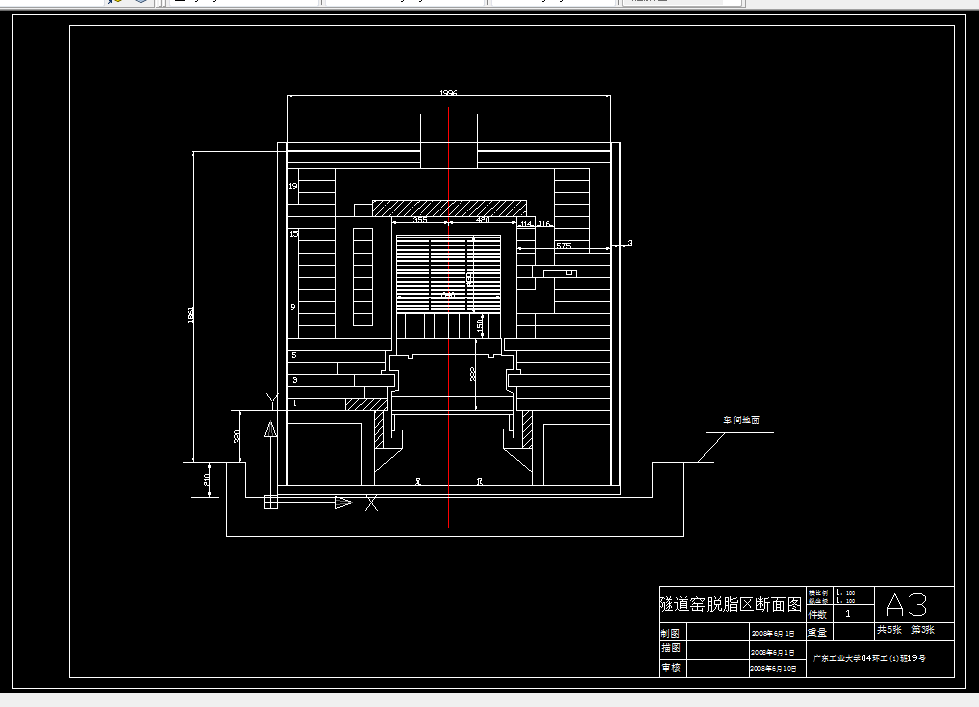

CAD版本图纸，共5张

设计总说明

本毕业设计的对象是广东潮州三环（集团）股份有限公司的陶瓷基片生产过程中产生的恶臭气体。在陶瓷基片成型加工过程中，主体原料氧化铝系粉体，需要用聚乙烯醇缩丁酸（PVB）、二丁酯（DBP）等黏合剂粘合。因此陶瓷胚基片中含有聚乙烯醇缩丁酸（PVB）、二丁酯（DBP）等有机物，经高温烧结工艺后从基片中挥发出恶臭气体，影响到周围民众的正常生活。此恶臭气体为有机废气，考虑到有机废气的净化率和工程实际情况与经济可行性，本毕业设计通过对恶臭去除各种方法的比较并结合潮州市三环（集团）股份有限公司生产陶瓷基片工艺的实际情况，决定采用直接燃烧法处理工艺对产生的恶臭进行处理，使其气体排放达到环境的要求标准。

广东潮州三环（集团）股份有限公司生产陶瓷基片的过程中，产生的恶臭是由于聚乙烯醇缩丁酸（PVB）、二丁酯（DBP）等有机物所引起的。在高温下，聚乙烯醇缩丁酸（PVB）、二丁酯（DBP）等有机物被氧化，氧化反应剧烈且完全彻底，其氧化产物是对人体无害的二氧化碳和水。根据此原理，对生产过程中产生的有机废气（恶臭）用专用的管道进行集中收集，将收集到的气体送入烧结炉烧结段进行燃烧，燃烧后的热烟气又经锅炉引风机加压，进入烧结炉预热段的间接换热器，如此周而复始。经间接换热器换热后的低温烟气汇集后经烟囱排放，从而使恶臭污染问题得以解决。

关键词：陶瓷基片，直接燃烧法，恶臭

目录

1绪论 1

1.1陶瓷废气的分类与产生 1

1.2恶臭气体的污染特征 1

1.3恶臭物质的危害 2

1.4恶臭的去除机理 3

1.4.1物质发臭的原因 3

1.4.2恶臭的去除机理 4

2恶臭治理工艺技术方案 4

2.1 国内研究动态恶臭污染治理的技术方法比较 4

2.2脱臭技术方法选择应考虑的因素 8

3设计相关资料 9

3.1项目概述 9

3.2现场调研取得资料 10

3.2设计依据和标准 10

3.3设计原则 11

3.4 设计范围 11

4脱臭工艺技术方案 11

4.1脱臭工艺流程 11

4.2工艺简介 12

4.3工程特征 12

4.3.1陶瓷生产工艺技术性强 12

4.3.2环境污染治理水平要求高 13

4.3.3工程效益大但风险也大 13

4.4技术关键 13

4.5本方案的主要优点 14

5工艺设计计算 14

5.1空气量、烟气量及散热量的计算 14

5.2换热器的设计计算 15

5.2.1计算散热量 16

5.2.2计算换热面积 16

5.2.3管径与管数 24

5.2.4.折流挡板 24

5.2.5验算 25

6主要工程设施 25

6.1主体工程设施 25

6.2附属设备设施 26

6.2.1间接换热器上部集气烟道 26

6.2.2烟气再循环加压风机 27

6.2.3烟气流量控制阀门 27

6.2.4排气筒 27

6.2.5风 管 27

6.2.6控制柜 27

6.2.7设备设施一览表 28

6.3工程分项与组织 28

6.3.1设备设施制作工程 28

6.3.2设备设施安装工程 28

6.3.3管道工程 28

6.3.4设计与调试工程 29

7恶臭治理工程概算 30

7.1概算说明 30

7.2工程直接费用概算 30

7.3工程总概算 31

参 考 文 献 32

致 谢 33
