D703-长沙市地铁3号线树木岭站及基坑支护设计 下载积分：200　资料编号： D703

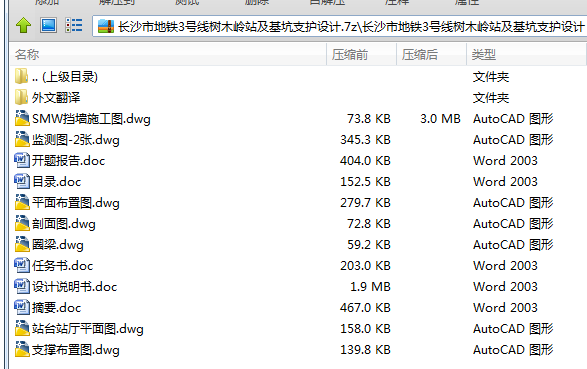

作品包括:

Word版说明书1份，共90页，约34000字

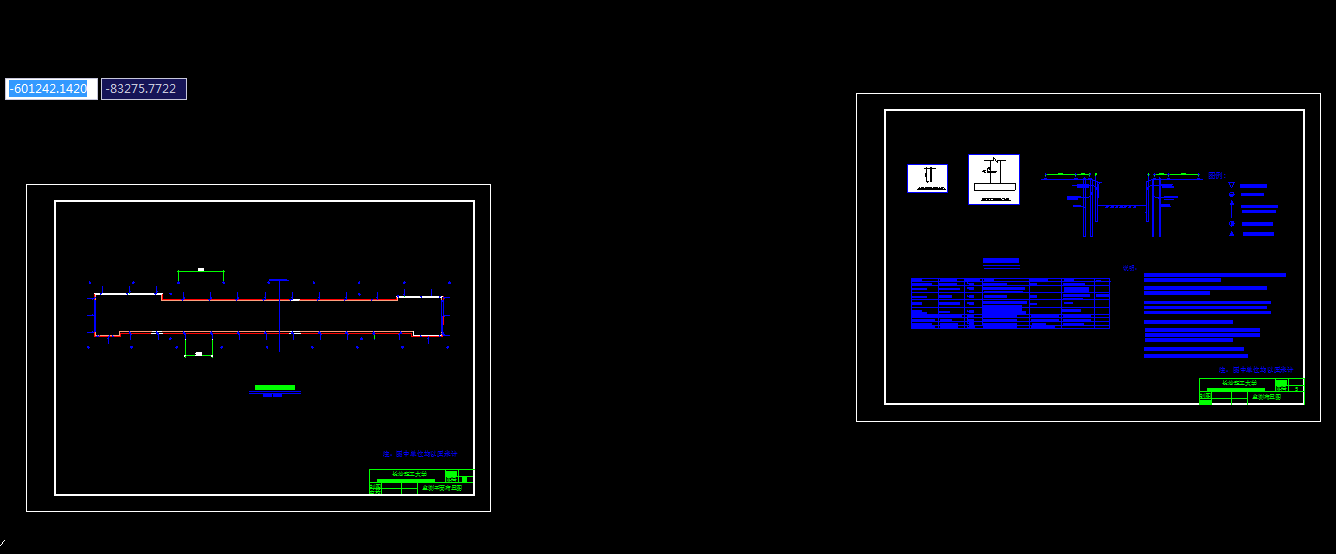

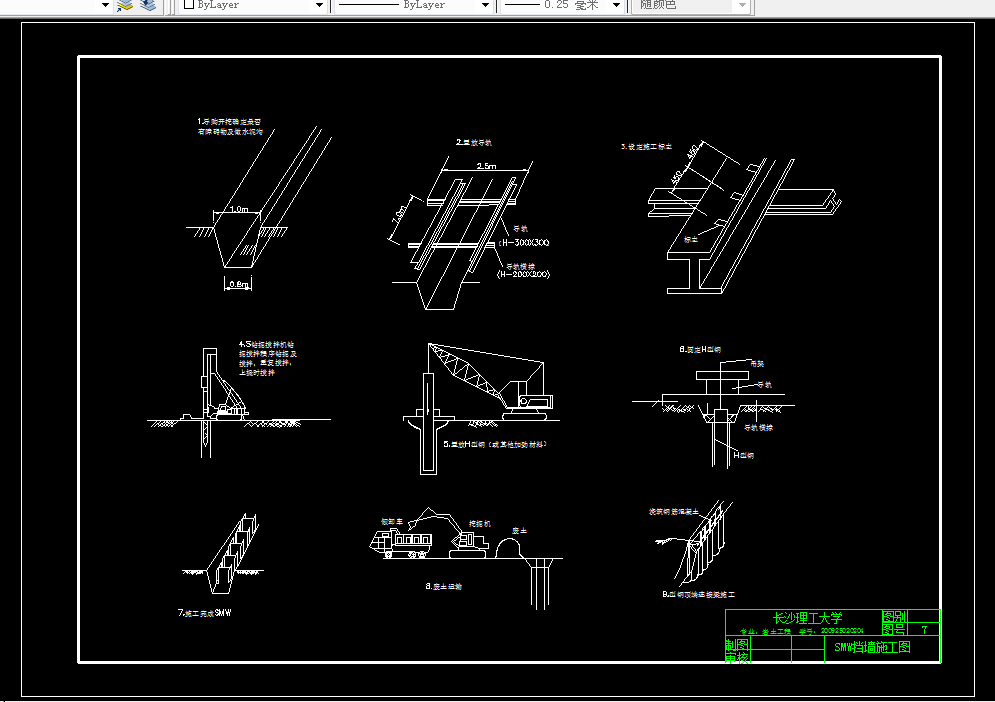

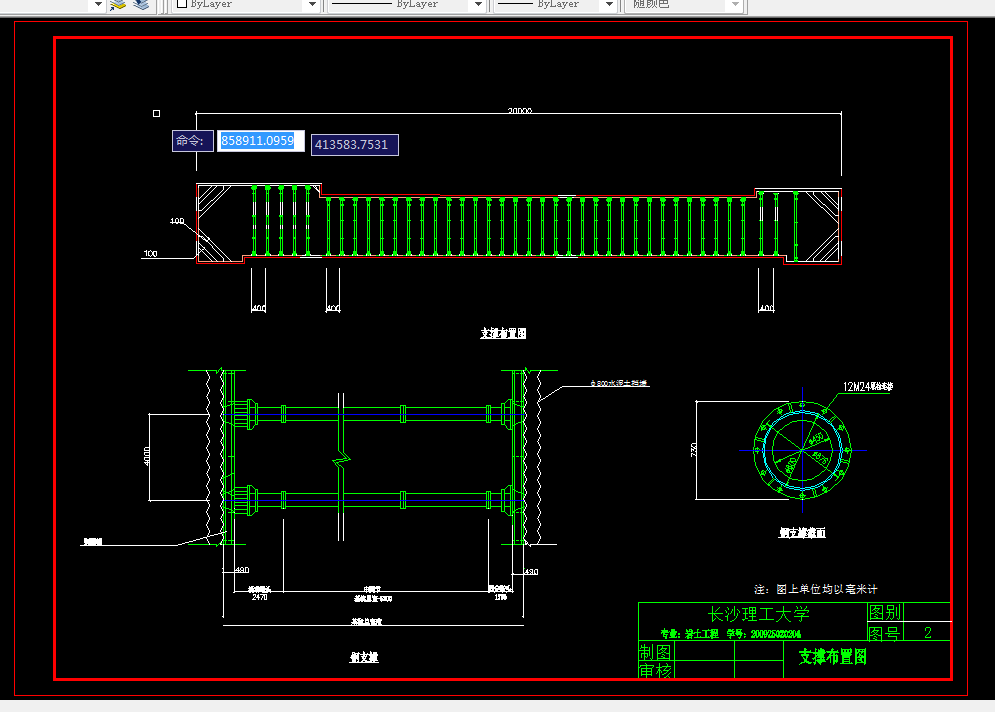

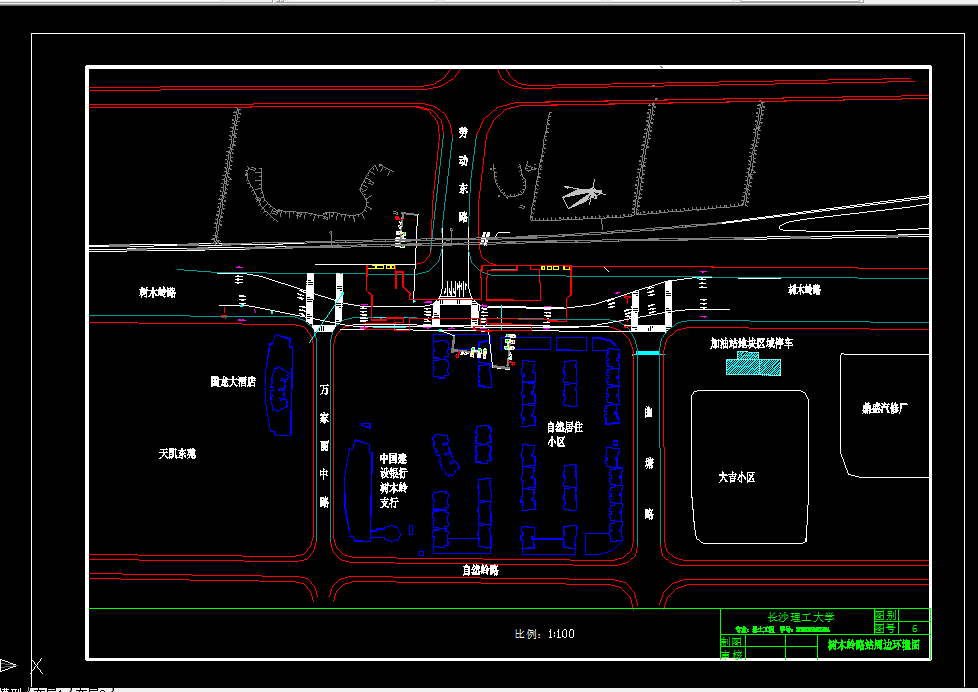

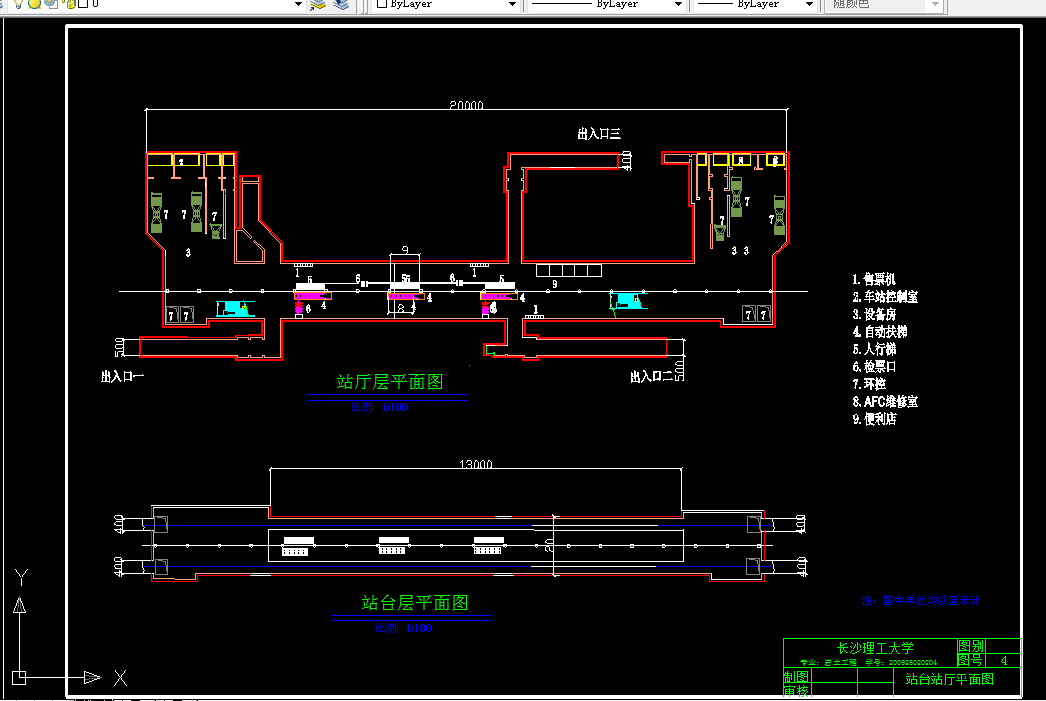

CAD版本图纸，共8张

摘要

地铁是地下铁道的简称。它是一种独立的轨道交通系统，不受地面道路情况影响，能够按照设计的能力正常运行，从而安全、快速、舒适地运送乘客。地铁效率高、无污染，能够实现大运量的要求，具有良好的社会效益。而地铁车站是地下铁道的重要组成部分，它要解决客流的集散、换乘等问题，同时也要解决整条线路行驶中的技术设备、信息控制、运行管理，以保证交通的顺畅、快捷、准时、安全问题。车站设计本着“以人为本”的观念，坚持适用性、安全性、识别性、舒适性、经济性原则。

树木岭站位于树木岭路与劳动东路的交接处，车站总长200m，公共区宽20.1m，基坑底板埋深约为16m。

据所提供的详勘报告，并参考相关的经验和当地的具体情况，完成了长沙地铁三号线树木岭站的建筑设计、结构设计及基坑支护设计，并完成支护结构的设计计算。确定支护方案采用水泥土挡墙与内支撑联合支护；在基坑施工的同时对基坑进行监控量测，监测的内容主要包括支护结构的变形、内撑内力和基坑周围环境的影响等。

关键词 ：地铁车站；结构设计；基坑支护设计；水泥土挡墙；内支撑；监控量测

目 录

1概述………………………………………………..……………………………….1

1.1 工程概况………………………………………………..……………………1

1.2 工程地质与水文地质条件………………………………………………….2

1.2.1 地层岩性………………………………………………..……………..2

1.2.2 地震烈度……………………………………………..………………3

1.2.3 水文地质条件……………………………………………………4

1.2.4 不良地质作用……………………………………………..………..6

2 地铁车站建筑设计……………………………………………..…………………8

2.1 车站建筑设计的原则……………………………………………..…………8

2.2 地铁车站的组成与选型……………………………………………..………9

2.2.1 车站的组成……………………………………………..……………9

2.2.2 车站的选型……………………………………………..……………9

2.3 车站的平面布局……………………………………………..……………...10

2.3.1 站厅层公区设计……………………………………………..……...10

2.3.2 站台公区设计……………………………………………..………...12

2.3.3 车站的设备布置……………………………………………..……...14

2.4 防灾设计……………………………………………..……………………..16

2.4.1 防火防灾分区……………………………………………..……….16

2.4.2 防烟设计……………………………………………..……………..17

2.5导向设计……………………………………………..………………………17

2.6 环境保护……………………………………………..……………………..17

3 车站结构设计……………………………………………..……………………...19

3.1 设计原则……………………………………………..……………………..19

3.2 设计标准……………………………………………..………………..……20

4 车站施工方案设计……………………………………………..…………………21

4.1 车站施工方案比选……………………………………………..……………21

4.1.1 明挖法……………………………………………..…………………21

4.1.2 浅埋暗挖法……………………………………………..…………..22

4.1.3 盖挖法……………………………………………..…………………23

4.1.4  施工法选型……………………………………………..……...…25

5 基坑围护设计……………………………………………..…………………….26

5.1基坑支护比选……………………………………………..………………...26

5.1.1 柱列式钻孔灌注桩……………………………………………..…26

5.1.2 钢板桩支护……………………………………………..……………26

5.1.3  SMW法……………………………………………..………………..27

5.1.4 高压旋喷桩挡墙……………………………………………..…..…27

5.1.5 地下连续墙……………………………………………..………..…27

5.1.6 基坑支护方案确定……………………………………………...…28

5.2支撑方案设计……………………………………………..…………………29

5.2.1 平面支撑体系……………………………………………..…….…29

5.2.2 竖向斜撑体系……………………………………………..…….…29

5.2.3 混合支撑体系……………………………………………..…….…29

5.2.4 支撑体系的选型与布置………………………………………...…29

5.2.5 支撑材料的选择………………………………………………….… 30

5.2.6 支撑技术要点……………………………………………..…………31

6 SMW工法的计算与设计……………………………………………..………..……33

6.1 水泥土强度的设计……………………………………………..………....…33

6.2 截面设计……………………………………………..…………………....…33

6.3土体特征值计算……………………………………………..…………….….34

6.4 水泥土桩入土深度设计……………………………………………..…....…36

6.5 抗隆起稳定性验算……………………………………………………..……37

6.6 抗渗验算……………………………………………..………………………39

6.7 抗倾覆验算……………………………………………..……………………40

6.8 整体圆弧滑动稳定性验算……………………………………………..……41

6.9 支撑及墙体内力计算……………………………………………..…………43

7 SMW挡墙的施工……………………………………………..………………..……54

7.1 施工准备工作……………………………………………..…………………54

7.1.1  SMW工法现场施工准备……………………………………………..54

7.1.2 基坑施工的技术准备……………………………………………..…56

7.1.3 物资准备……………………………………………………..………56

7.1.4 劳动力准备…………………………………………………..………57

7.1.5 季节施工以及应急工作准备………………………………………..57

7.2 结构施工………………………………………………………..……………58

7.2.1定位型钢……………………………………………..………….……58

7.2.2 桩机就位……………………………………………………..………58

7.2.3 钻桩搅拌与提升…………………………………………………..…59

7.2.4 型钢的插入…………………………………………………..………60

7.2.5 挡墙特征及构造要求……………………………………………..…60

8 监测方案设计……………………………………………..………………………63

8.1 监测目的……………………………………………..………………………63

8.2监测内容……………………………………………..…………………..……63

8.3 监测方案……………………………………………..………………………63

9 电算……………………………………………..…………………………………64

10 基坑专题论文：深基坑支护方式优选初探……………………………………83

10.1概述……………………………………………..………………...…………83

10.2 深基坑支护方式方案初选…………………………………………………84

10.2.1方案的选择主要考虑以下情况：……………………………………84

10.2.2支护方案的初选…………………………………………………..…85

10.3深基坑支护方式初选方案的优选方法……………………………….....…86

10.3.1层次分析法…………………………………………………..………86

10.3.2模糊综合评判法………………………………………………..……86

10.3.3基于范例推理的深基坑支护优化选型模型……………..…………86

10.3.4基于价值工程理论的基坑支护方案优选……………………..……87

10.4工程实例………………………………………………...……..……………87

10.4.1工程概况……………………………………………………..………87

10.4.2基坑支护方案初步选择和优选…………………………………..…88

10.5结语………………………………………………………………………….89

10.6参考文献…………………………………………………...…..……………89

11 结束语………………………..……………………………………..……………91

参考文献……………………………………………..………………………………92
