D716-青岛五层大学教学楼设计-6000平米 下载积分：100　资料编号： D716

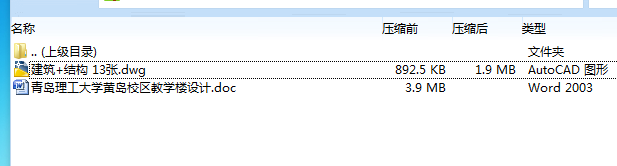

作品包括:

Word版说明书1份，共80页，约18000字

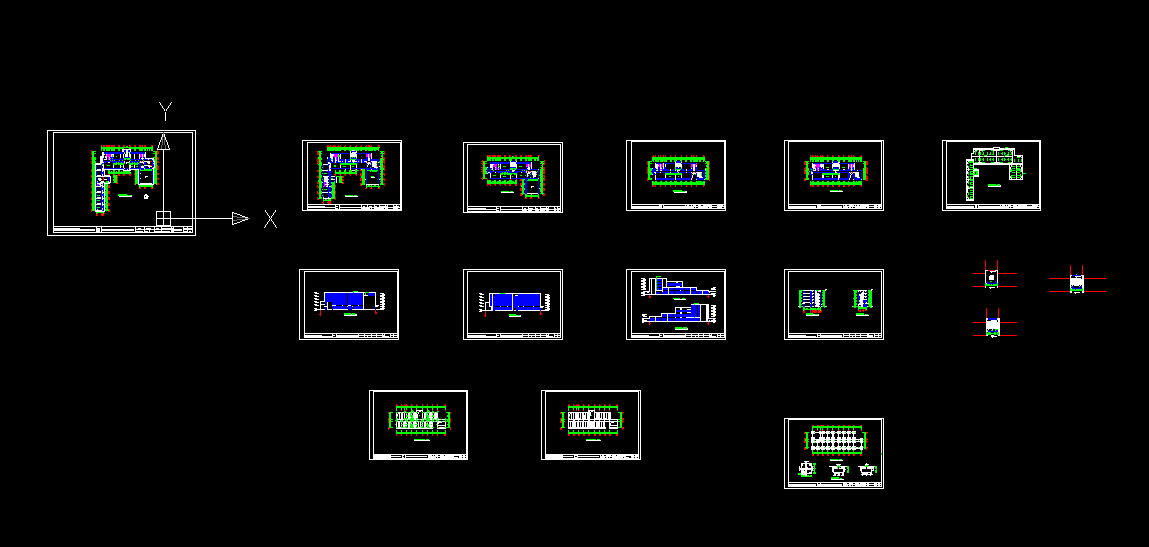

CAD版本图纸，共13张

摘 要

本设计分为两部分：第一部分是建筑设计，包括该教学楼所处位置的总平面设计，建筑的平面设计、立面设计、剖面设计。第二部分为结构设计，结合青岛当地情况，查找《建筑荷载规范》、《建筑抗震设计规范》等相关规范，确定设计的荷载及抗震等级等初步资料。然后根据规范及经验，初步确定梁、柱、板的截面尺寸，确定计算简图。然后计算各层重力荷载标准值和代表值。接着计算梁柱的相对线刚度和侧移刚度，利用顶点位移法求出自震周期，并且对风荷载进行了计算和统计，分别进行了风荷载和地震荷载作用下结构的水平位移验算。进而按底部剪力法计算水平地震荷载作用的大小和风荷载作用的大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活载）作用下的结构内力。找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋、验算截面并绘图。此外还进行了结构方案中的基础设计，完成了基础的配筋计算及施工图绘制。

关键词：框架；结构设计；抗震设计；风格

目   录

摘 要 I

Abstract I

1 建筑设计 1

1.1  设计的有关资料 1

1.2  建筑设计 2

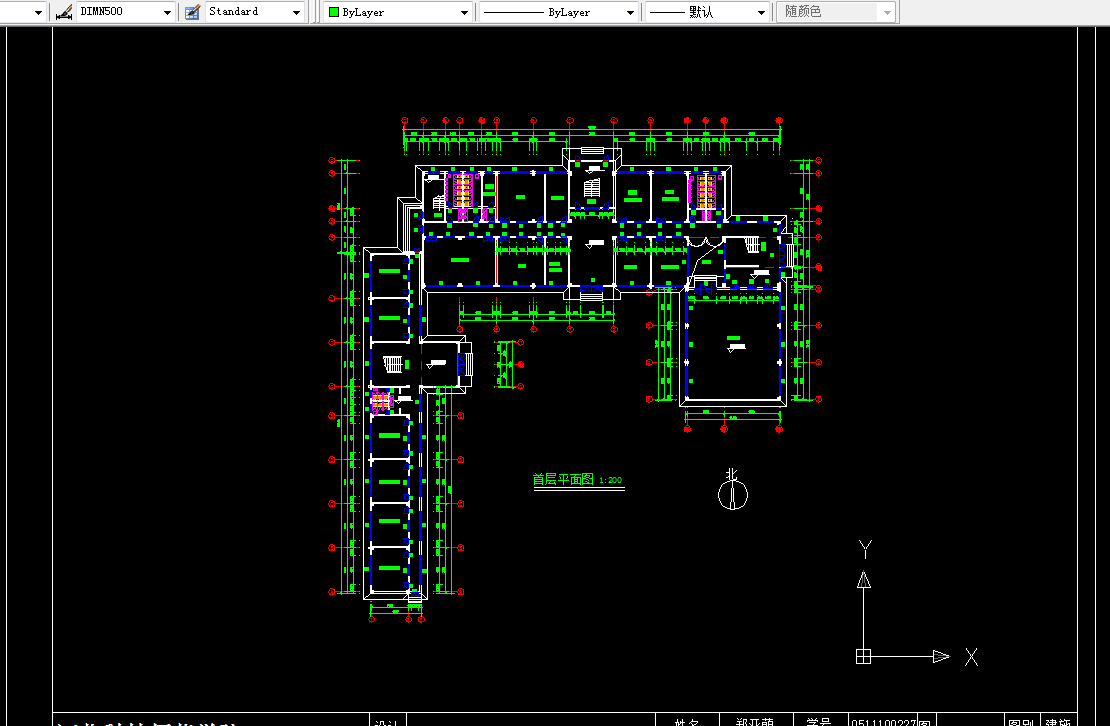

1.2.1  建筑平面设计 2

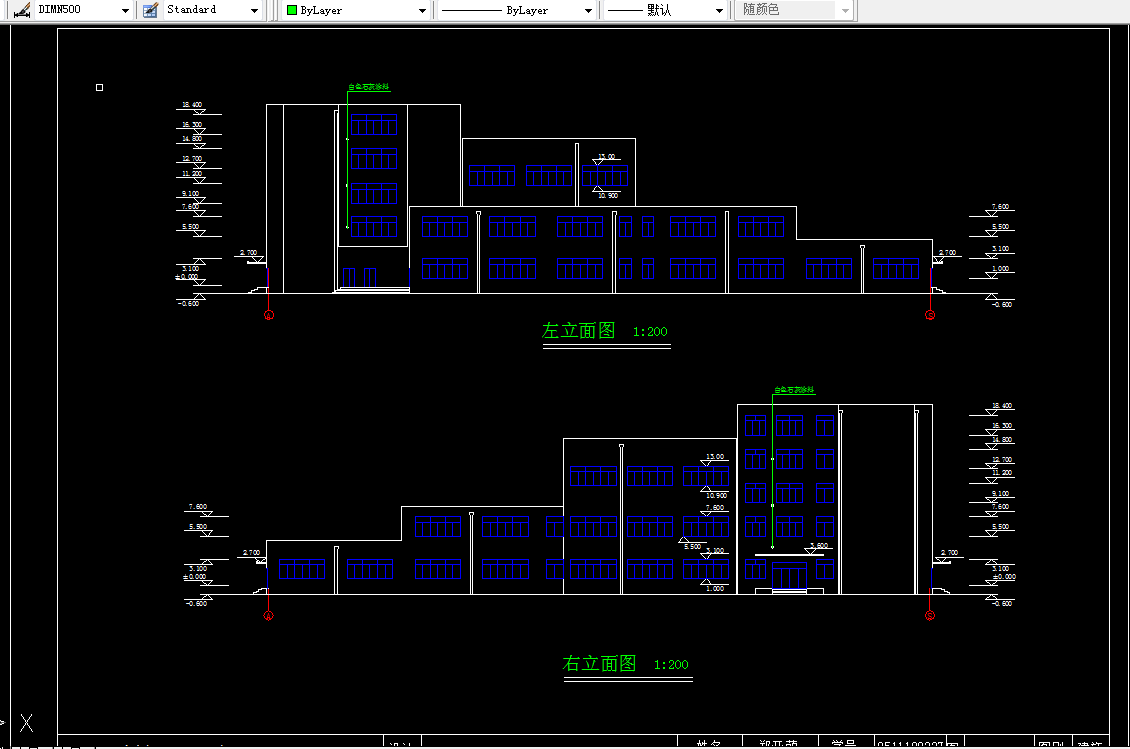

1.2.2  建筑立面设计 2

1.2.3  建筑剖面设计 2

1.2.4  屋面做法 3

1.2.5  楼面做法 3

2 结构设计 6

2.1 结构布置及有关尺寸的初步估算 6

2.1.1 结构布置及梁,柱截面尺寸的初选 6

2.1.2 荷载计算 8

2.2 结构的线刚度与横向侧移刚度计算 11

2.2.1 结构的线刚度计算 11

2.2.2 结构的横向侧移刚度计算 12

2.3 框架的风荷载、地震荷载集中于各楼层标高处的重力荷载代表值Gi 13

2.3.1地震荷载作用下的梁、柱、墙、门、窗重力荷载标准值 13

2.3.2 风荷载标准值计算及位移验算 19

2.4 地震荷载与风荷载的内力计算 20

2.4.1水平地震荷载作用下的内力计算 20

2.4.2风荷载作用下的内力计算 23

2.5 竖向荷载下的框架内力计算 25

2.5.1框架结构的荷载计算 25

2.5.2  恒荷载作用下的框架内力计算 30

2.5.3  活荷载作用下的框架内力计算 37

2.6  内力组合 43

2.6.1荷载调幅 43

2.6.2  内力组合 44

2.7 框架梁、柱配筋计算 50

2.7.1  框架柱配筋计算 50

2.7.2  框架梁设计 52

2.8 楼板配筋计算 54

2.8.1 楼板配筋计算 54

2.8.2 板的配筋计算 55

2.9  基础配筋计算 60

参考文献 62

图纸目录 62

致谢 64
