D991-悬臂浇筑大跨连续刚构桥设计 下载积分：150　资料编号： D991

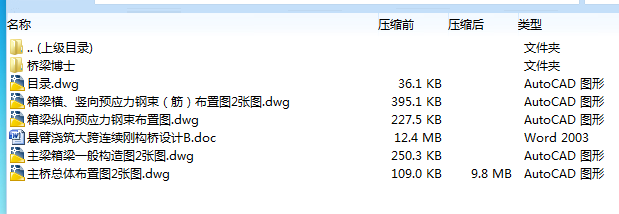

作品包括:

说明书1份，共115页，约40000字左右

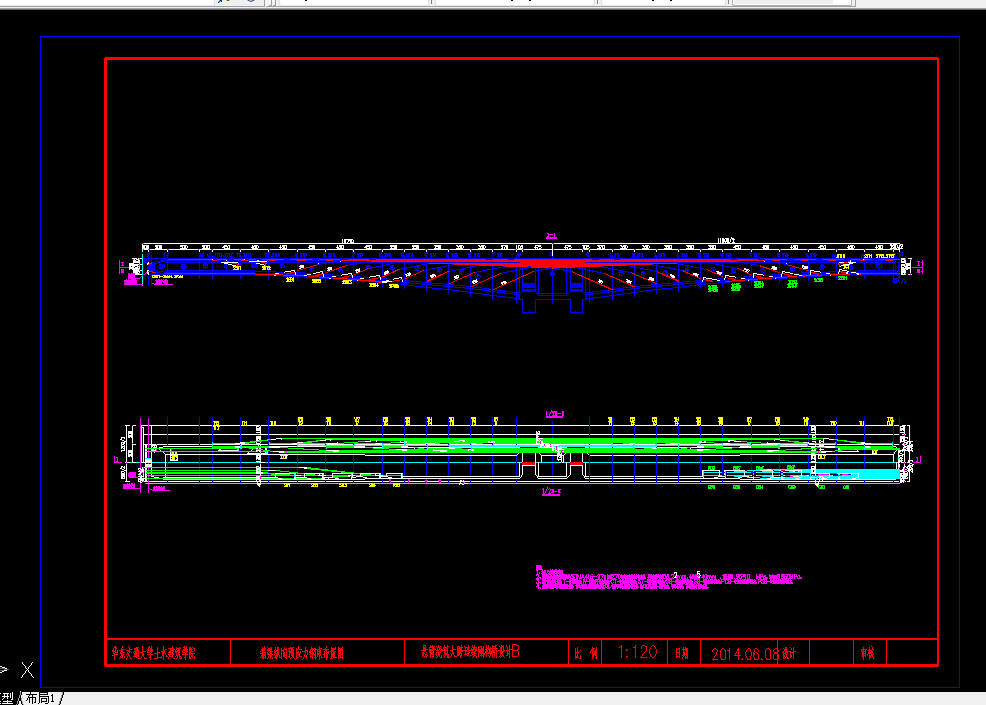

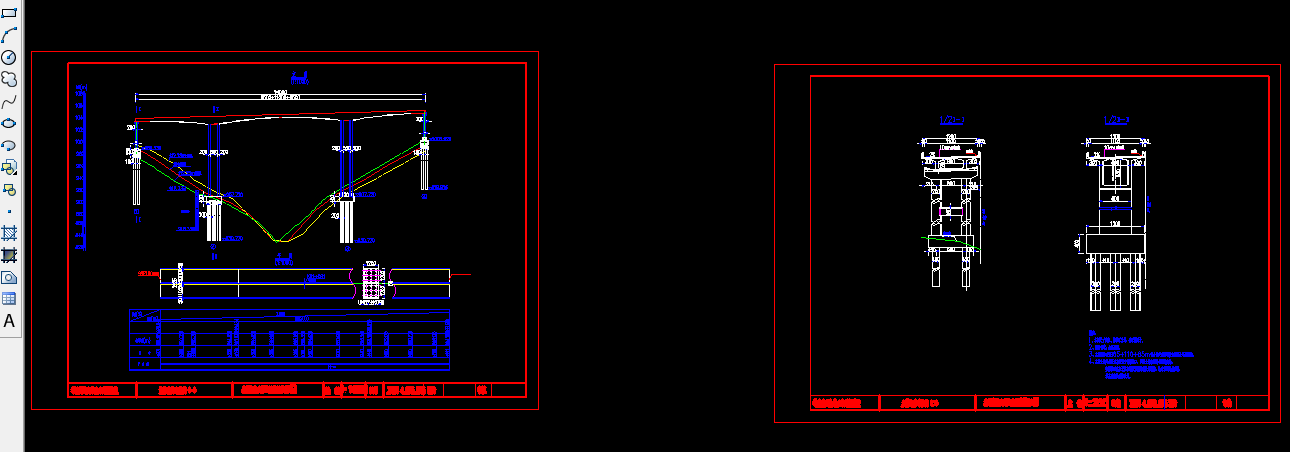

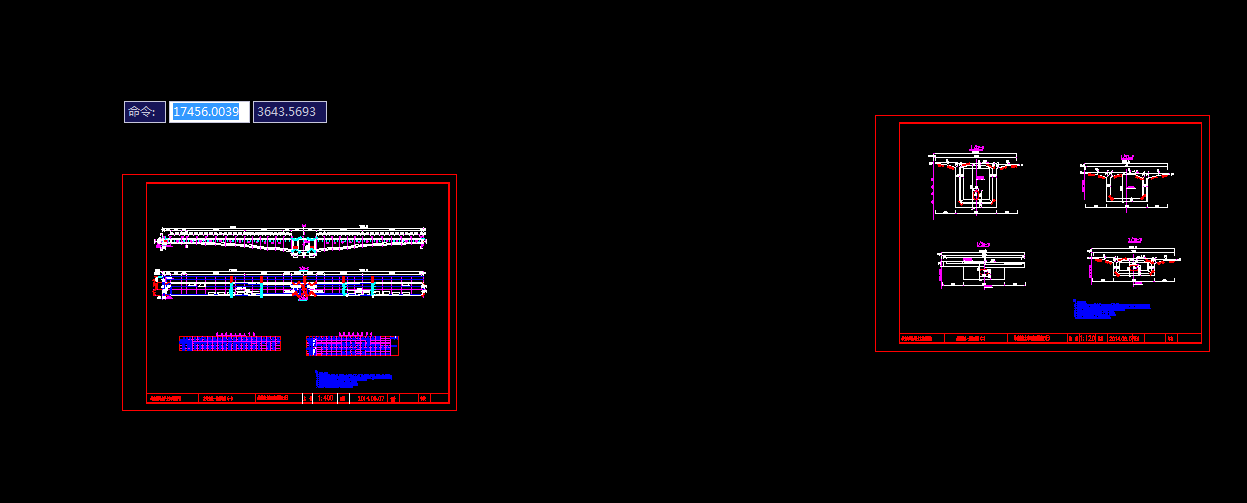

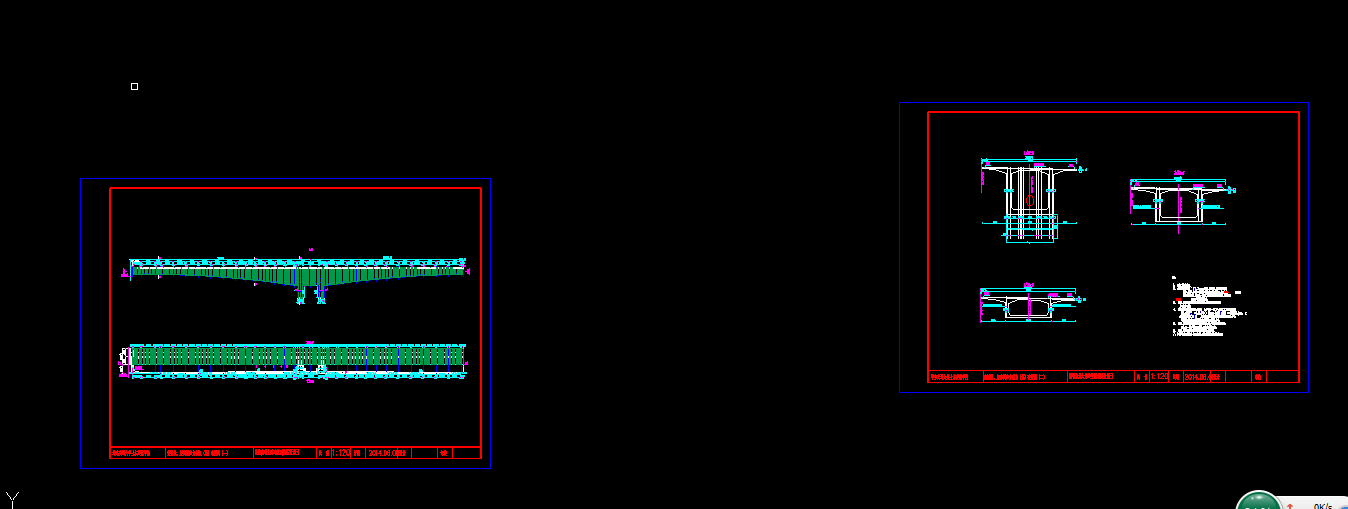

CAD版本本图纸，共7张

摘要

本设计主桥总长为240m的预应力混凝土连续刚构桥,跨径组成为65m+110m+65m，截面形式为单箱单室箱型，墩身采用双肢等截面矩形实心墩。设计荷载标准为公路Ⅱ级汽车荷载。主梁采用挂篮悬臂对称施工。根据活载位置的不同，连续刚构桥的断面可能出现正弯矩或负弯矩，因而，要按弯矩变化的幅值布置预应力钢筋。连续刚构桥将连续梁与矩形实心墩固结而成，既保持了连续梁桥的优点，同时又节省了支座，减少墩与基础的工程量，并改善了结构的水平荷载作用下的受力性能，即各柔性墩按刚度比分配水平力。横截面采用单箱单室截面，梁高按2次抛物线变化，从支座处最大6.5米到跨中2.5米，顶板厚度为25cm。为了减小施工难度，并结合连续刚构桥的受力特点，底板厚度呈直线线性变化，由支座向跨中减，支座处为0.7m,跨中为0.28m。

本设计采用Dr.Bridge分析软件进行结构内力分析计算并结合AutoCAD2004和Excel进行辅助设计。全桥上部结构共分为70个单元，定义了29个施工阶段。

本桥采用悬臂施工的施工方法，其主要特点是施工方法简单可行，施工质量可靠，施工工艺成熟，不需要大型起吊设备，梁段可安排平行作业施工，施工工期短。

本文主要介绍了桥梁方案比选、桥面板计算、桥梁博士建立模型、内力组合验算和截面配筋验算、钢筋信息输入和调束以及下部结构基础计算。

关键字：预应力混凝土；刚构桥；悬臂浇筑；设计

目录

摘要 I

Abstract II

第一章 绪论 1

1.1设计资料 1

1.1.1桥梁名称 1

1.1.2基本资料 1

1.1.3技术标准 2

1.2桥梁设计基本原则与步骤 2

1.2.1桥梁设计基本原则 2

1.2.2 桥梁设计方案遵循的步骤 2

1.3 桥型方案 2

1.3.1预应力混凝土连续刚构桥 2

1.3.2 斜拉桥 5

1.3.3方案比选 6

第二章 桥面板计算 7

2.1方案及上部尺寸拟定 7

2.1.1 桥面铺装和线性的选定 7

2.2技术标准及设计参数 7

2.2.1设计荷载 7

2.2.2主要设计参数 7

2.3单向板计算 7

2.3.1  恒载内力 7

2.3.2有效分布宽度的确定 8

2.3.3活载内力计算 9

2.4悬臂板荷载效应计算 11

2.4.1恒载内力以纵向梁宽为1m的板梁计算 11

2.4.2 活载产生的内力 12

2.4.3行车道板设计内力 13

2.5 桥面板配筋 13

2.5.1  支点处配筋 13

2.5.2  跨中处配筋 14

2.5.3  抗剪验算 14

2.5.4 横向预应力配筋 15

第三章 桥梁纵向电算建模 17

3.1单元与节点划分和建立 17

3.1.1单元与节点划分 17

3.1.2单元与节点建立 17

3.2施工阶段模拟 18

3.2.1全局挂篮定义 18

3.2.2施工阶段划分 19

3.3相关参数计算 21

3.3.1二期恒载计算 21

3.3.2 温度梯度计算 21

3.3.3不均与沉降 21

3.3.4相关系数计算 22

第四章  预应力筋的计算与调束 25

4.1内力组合计算 25

4.1.1承载能力极限状态设计组合 25

4.1.2 正常使用极限状态设计组合 26

4.2手算内力组合 27

4.2.1 1/4截面内力组合 27

4.2.2 墩顶截面内力组合 29

4.2.3  1/2截面内力组合 32

4.3预应力钢束计算及配束 34

4.3.1按正常使用极限状态的应力要求计算 35

4.3.2按承载能力极限状态的强度要求计算 38

4.3.3截面配筋值选择 39

4.4手算各截面预应力钢束估算 40

4.4.1跨中截面预应力钢束计算 40

4.4.2墩顶截面预应力钢束计算 41

4.4.3  1/4截面预应力钢束计算 42

4.5承载能力极限状态设计计算 43

4.5.1跨中截面计算 43

4.5.2墩顶截面计算 44

4.5.3 1/4截面计算 44

4.6钢束的配置与调束 45

4.6.1钢束配置 45

4.6.2钢束调束 48

第五章 主梁截面承载力与应力验算 50

5.1持久状况承载能力极限状态承载力验算 50

5.1.1正截面承载能力验算 50

5.2持久状况正常使用极限状态抗裂验算 54

5.2.1正截面抗裂验算 54

5.2.2斜截面抗裂验算 56

5.3持久状况构件的应力验算 58

5.3.1正截面混凝土压应力验算 58

5.3.2截面混凝土主压应力验算 60

5.3.3预应力筋拉应力验算 61

5.4短期状况构件的应力验算 63

5.4.1预加应力阶段的应力验算 63

第六章 下部结构计算 76

6.1桩的设计计算 76

6.1.1桩数的估算 76

6.1.2桩长的估算 77

6.1.3桩身截面配筋 78

6.2桩身内力计算 78

6.2.1桩的计算宽度 78

6.2.2计算桩的变形系数 79

第七章 总结 83

7.1 技术方面 83

7.1.1 设计的基本思路 83

7.1.2 各阶段遇到的问题以及解决的措施 83

7.2其他方面 84

7.2.1 思想与态度方面 84

7.2.2 生活方面 84

7.2.3 学习能力方面 84

参考文献 86

致谢 87

附录 88

附录1：预应力构件效应组合图 88

附录2 承载能力极限状态正截面强度验算表 88

南昌朝阳大桥实习报告 92
