D993-主跨70m悬臂现浇预应力混凝土连续梁桥 下载积分：150　资料编号： D993

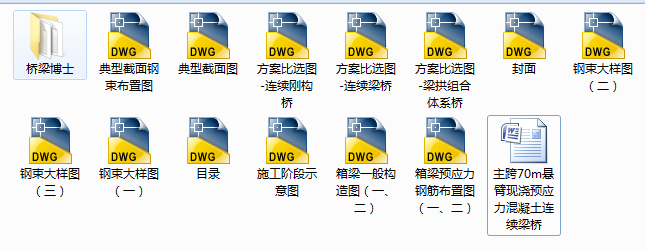

作品包括:

说明书1份，共132页，约29000字左右

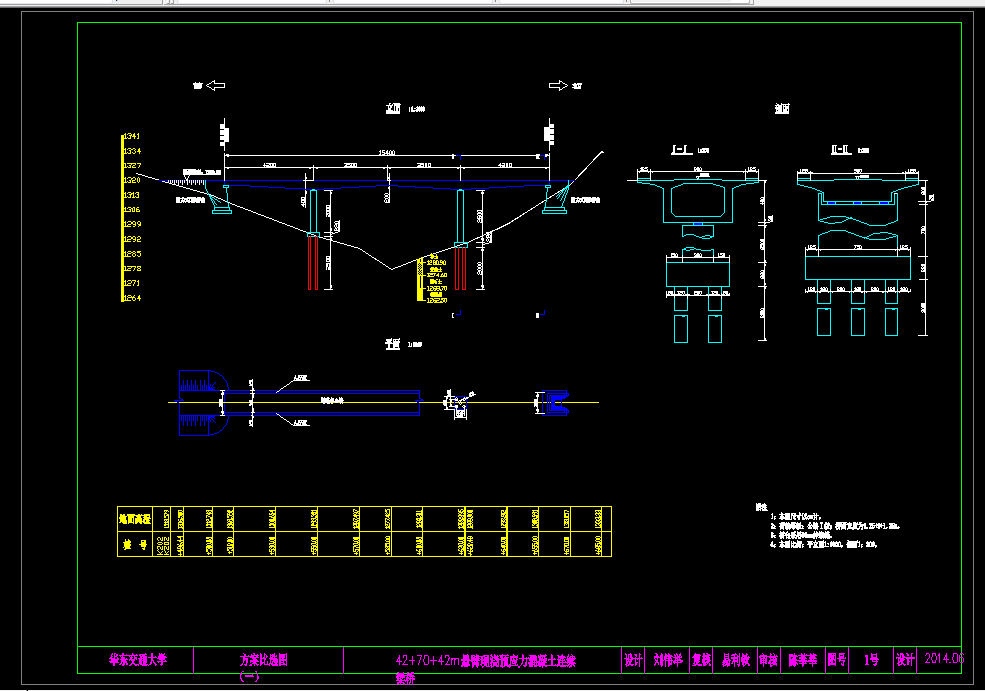

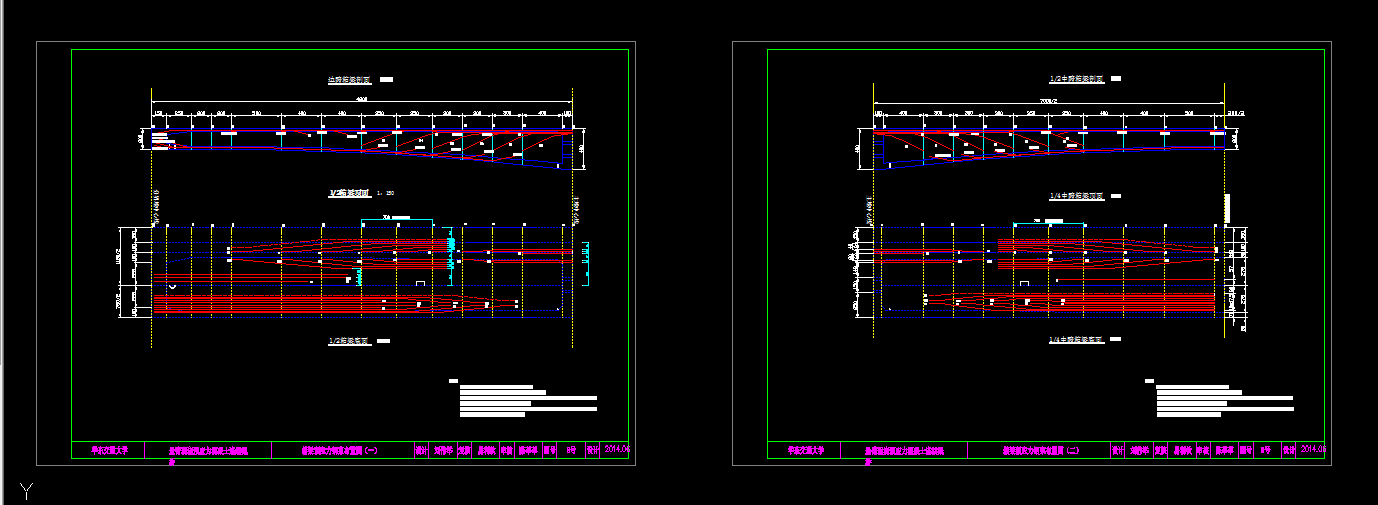

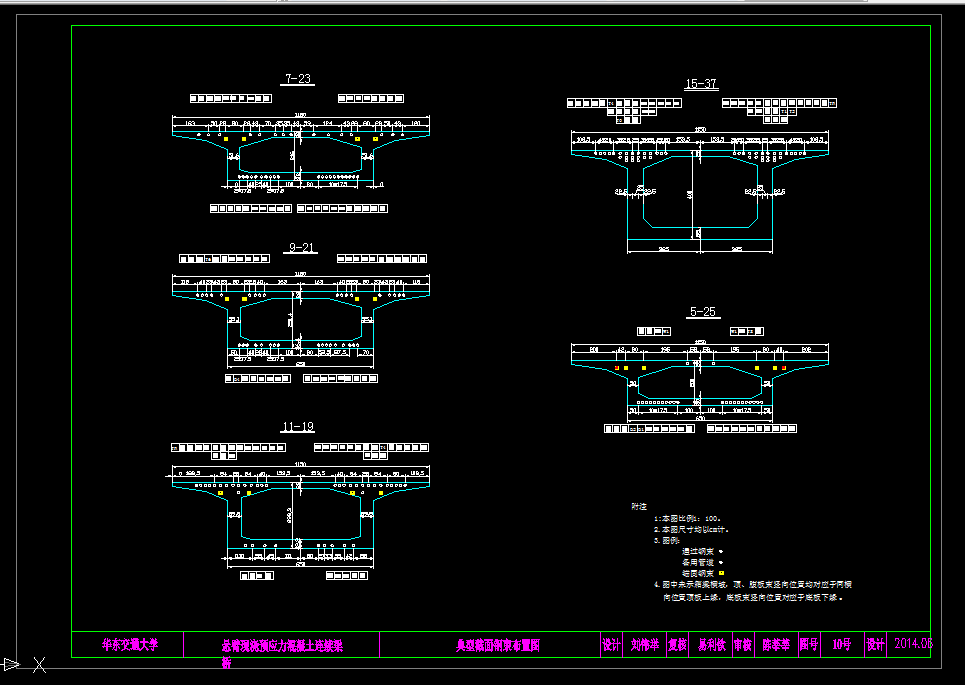

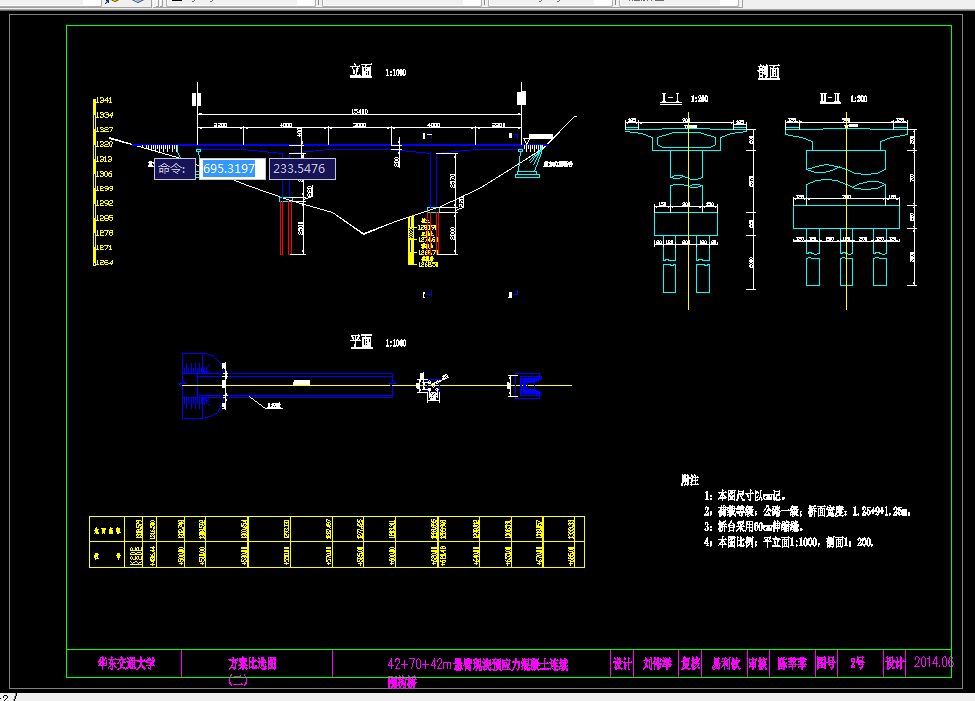

CAD版本本图纸，共14张

摘要

本设计为主跨70m悬臂现浇预应力混凝土连续梁桥，公路等级为Ⅰ级，跨径为42+70+42m，桥面净宽为9+2×1.25（人行道），桥面纵坡为0％，桥面横坡为2％。主梁采用变截面单箱单室截面形式，中支点处梁高4m，顶板厚0.50m，底板厚0.55m，腹板厚1.0m；跨中处梁高2.0m，顶板厚0.28m，底板厚0.30m，腹板厚0.50m。在支点附近设置渐变段，渐变段末端顶板厚0.40m，底板厚0.30m，腹板为0.70m。施工方法为对称逐段悬臂现浇法。

设计采用桥梁博士、CAD等专业软件，对桥梁的截面几何特征、冲击系数、荷载增大系数和主梁内力等进行计算，再次基础上，进行内力组合与钢筋估算及布置，然后，对桥梁进行了承载能力极限状态和正常使用极限状态安全验算。验算结果表明，桥梁的截面强度、刚度和抗裂性等均满足规范要求。最后绘制桥梁施工图纸。

通过本次设计，对桥梁的专业知识有了系统细致的梳理和了解，为以后的工作打下了坚实的基础。

关键字：预应力混凝土连续梁桥； 变截面； 桥梁博士； CAD； 验算

目录

第一章  设计资料及参数 1

1.1 设计题目 1

1.2 设计参数 1

1.2.1 主要技术标准 1

1.2.2 材料规格 1

1.2.3 施工方法 1

1.2.4 其它参数 1

1.3 设计依据 2

第二章  桥型方案比选 3

2.1 概述 3

2.1.1 桥梁设计原则 3

2.1.2 桥型选择的基本原则 3

2.2 桥型方案的提出及结构介绍 4

2.2.1 预应力混凝土连续梁桥 4

2.2.2预应力混凝土连续刚构桥 6

2.2.3梁拱组合体系桥 8

2.3 方案比选 9

第三章  议定截面尺寸及截面几何特征 11

3.1 拟定截面尺寸 11

3.1.1 梁高的拟定 11

3.1.2 横断面的设计 11

3.2 截面几何特征 14

第四章 桥博模型的建立 16

4.1 单元的划分 16

4.2 模型的建立 17

4.2.1 计算结构内力 17

4.1.2 总体信息 17

4.2.3 模型的建立 18

4.2.4 施工信息 19

第五章  荷载效应及内力组合 28

5.1 永久作用效应 28

5.1.1 一期恒载 28

5.1.2 二期恒载 28

5.2 可变作用效应 29

5.2.1 计算活载内力 29

5.3 内力组合 30

5.3.1 承载能力极限状态内力组合 30

5.3.2 承载能力极限状态内力组合 31

第六章  预应力钢束的估算与布置 47

6.1 预应力钢束估算 47

6.1.1 按正常使用极限状态的应力要求计算 47

6.2 钢束配束 53

6.2.1 钢束配束的原理 53

6.2.1 钢束平、立、断面图 53

第七章 主梁截面验算 54

7.1 承载能力验算 54

7.2 正常使用极限状态抗裂验算 58

7.2.1 正截面抗裂验算 58

7.2.2 斜截面抗裂验算 64

7.3 持久状况构件应力验算 69

7.3.1 正截面混凝土压应力验算 70

7.3.2 斜截面混凝土主压应力验算 75

7.3.3 预应力筋拉应力验算 80

7.4 短暂状况构件的应力验算 83

7.5 主梁刚度验算 102

第八章  桥面板计算 104

8.1 单向板内力计算 104

8.1.1 每延米板上的恒载 104

8.1.2 活载产生的内力 105

8.1.3 荷载组合 106

8.2 单向板计算 107

8.2.1 每延米板上的恒载 107

8.2.2 活载内力 107

8.2.3 内力组合 109

8.3 箱梁悬臂板 110

8.3.1 恒载内力 110

8.3.2 活载内力 111

8.3.3 荷载组合 111

第九章  桥面板验算 112

9.1 中箱板验算 112

   9.1.1 支点截面 112

9.1.2 跨中截面 114

9.2 箱梁悬臂板验算 116

第十章 结论 119

主要参考文献 120

毕业实习报告 121

致谢 127
