D1000-跨径110米上承式钢管混凝土抛物线拱桥设计 下载积分：150　资料编号： D1000

作品包括:

说明书1份，共200页，约45000字左右

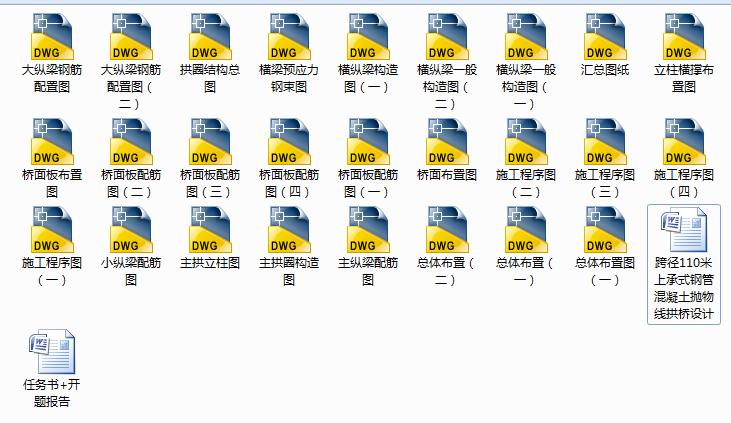

CAD版本本图纸，共25张

摘要

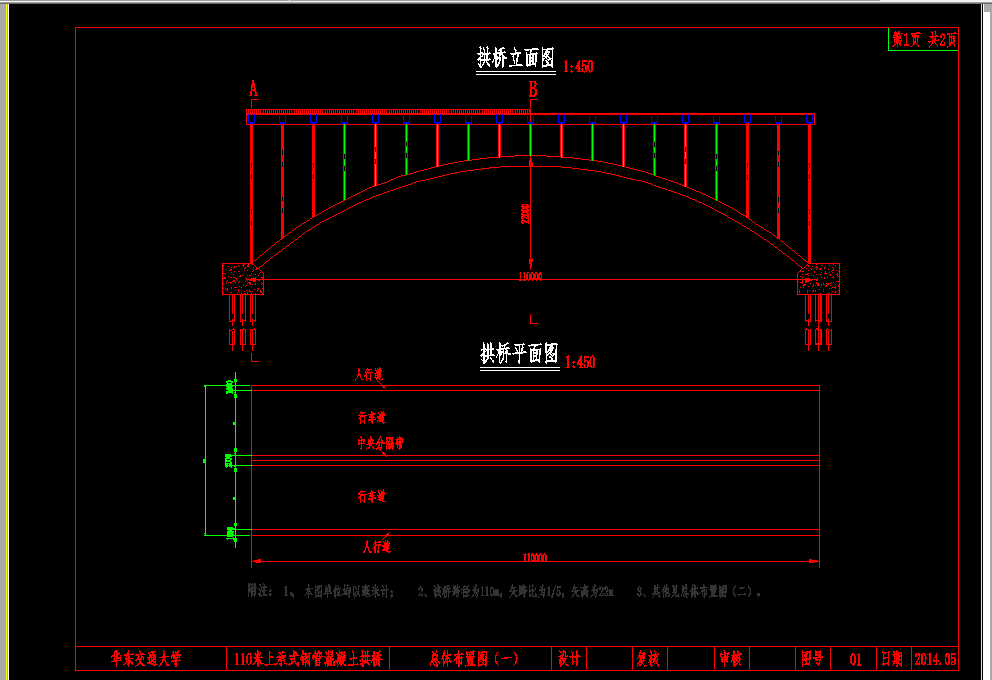

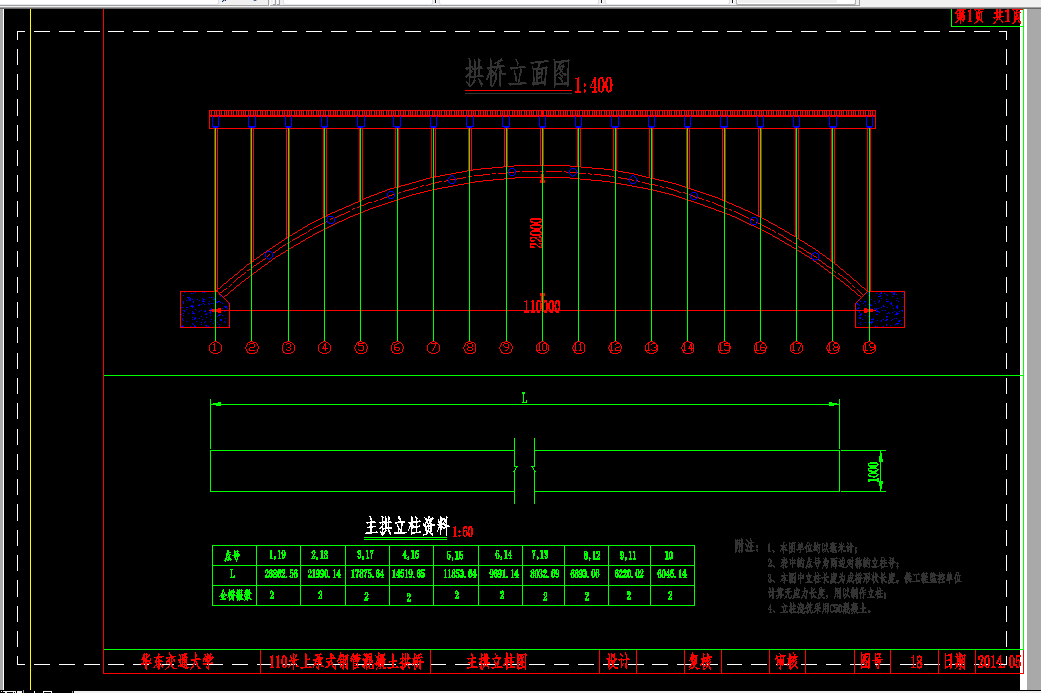

本设计是一座跨径110m上承式钢管混凝土抛物线拱桥，矢跨比为1/5，拱轴截面采用等截面。

本文主要阐述了该拱桥的设计和计算过程，主要包括以下几个步骤：

首先，进行初步设计，即拟定所选方案桥型的尺寸以及相关的参数，根据承载力及配筋要求确定桥面板、纵梁、横梁尺寸。根据一般设计经验，确定横撑、吊杆和立柱尺寸。

其次，要对结构进行计算和验算，计算包括手算和电算，手算部分主要是确定构件的内力并对其配筋，电算部分主要是为了构件的验算服务，验算部分主要包括建模正确性及全桥安全性验算。这一步最为关键的便是建模，最后的计算是否正确，在很大程度上取决于模型建立的是否正确。本设计利用桥梁博士软件计算，定义好截面尺寸、节点及单元，并将计算好的模型参数赋予模型结构单元，添加约束、输入荷载后模型就建立完成了，进入计算阶段，利用软件就可以计算出结构各控制截面的内力。

通过以上的步骤，并严格遵从交通部颁布实施的关于此类桥梁设计规范，最终达到了理论和实践相结合，设计出了一座符合现行规范及任务书要求的桥梁。

关键词：拱桥；钢管；等截面；混凝土；桥梁博士

目录

摘要 I

Abstract II

第一章   概述 1

1.1钢管混凝土桥梁简介 1

1.2钢管混凝土拱桥的优势 3

第二章  桥型方案比选 5

2.1初选设计方案的相关说明 5

2.2 方案比选 5

2.3确定桥型 7

第三章  结构尺寸拟定 9

3.1拱桥构件尺寸的拟定 9

3.2拱轴线的确定 9

第四章 桥面系内力计算和配筋验算 11

4.1桥面板计算 11

4.1.1桥面板的分类 11

4.1.2恒载内力计算 11

4.1.3活载内力计算 13

4.1.4荷载组合 16

4.1.5 配筋验算 18

4.2 横梁内力计算和配筋 19

4.2.1 确定中横梁上的计算荷载 19

4.2.2 绘制中横梁的内力影响线 20

4.2.3 截面内力计算 23

4.2.4 截面配筋验算 24

4.3 小纵梁内力计算和配筋 30

4.3.1 恒载内力的计算 30

4.3.2 活载横向分布系数计算 31

4.3.3 活载内力计算 33

4.3.4 荷载组合 35

4.3.5 配筋验算 36

第五章 桥梁博士程序模型建立与计算 41

5.1建模 41

5.1.1 划分节点与单元号 41

5.1.2纵梁预应力验算 41

5.1.3立柱截面确定 42

5.2 内力位移计算部分 43

5.2.1 项目的建立 43

5.2.2 输入总体信息 45

5.2.3 输入单元信息 45

5.2.4 输入钢束信息 51

5.2.5输入施工信息 54

5.2.6 输入使用信息 56

5.3 模型正确性判断 58

5.3.1 安装杆件和施加二期恒载阶段永久荷载内力 58

5.3.2 张拉预应力荷载阶段内力与位移图的正确判断 62

5.3.3成桥后结构重力内力图正确判断 63

5.3.4 成桥后预应力内力位移图正确判断 64

5.3.5 成桥后收缩徐变内力位移图正确判断 65

5.3.6荷载横向分布计算结果 66

5.3.7 成桥后各荷载工况的Mmax-Nmin等移动荷载内力图 68

5.3.8桥面板非线性温度内力位移图 75

5.4拱肋稳定性验算 76

5.4.1.纵向稳定性验算 76

5.4.2.横向稳定性验算 77

第六章 全桥安全性验算 80

6.1施工阶段截面应力验算 80

6.2使用阶段截面应力验算 97

毕业设计总结 80

参考文献 80

谢辞 81

附录 82

附表一 82

附表二 80

附表三 92

附表四 104

附表五 116

附表六 128
