E064-YZY400静压桩机压桩机构设计 下载积分：50　资料编号： E064

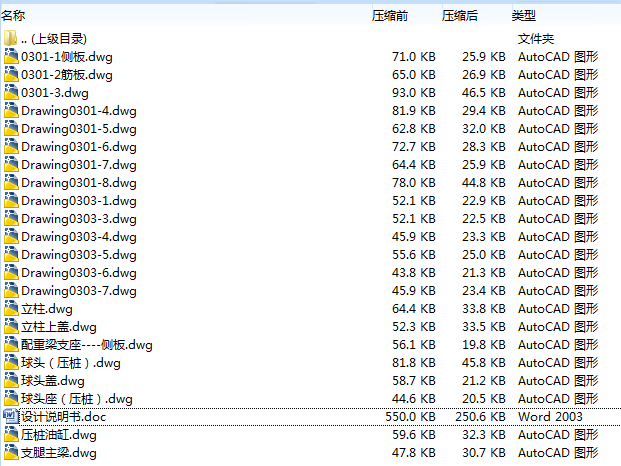

作品包括:

Word版说明书一份，30页，约10000字

CAD版本图纸，共22张

摘     要

     这次毕业设计的课题是YZY400全液压静力压桩机的设计,我完成静压桩机压桩机构设计。我首先实地参考，根据压桩机构的主要参数，确定液压缸的型号，然后确定压桩液压缸与立柱的连接方式。最后对连接螺栓和立柱的焊缝强度进行计算校核。

关键词：压桩机    液压缸      校核

1． 绪论

压桩机移动平稳、转场方便、施工效率高，因此，压桩机已经占绝对主导地位。本文所述液压静力压桩机主要是指抱压式液压静力压桩机。

20世纪90年代末期以来，旧城改造在土木工程施工过程中，首先要进行的是基础施工。桩基础是建筑施工特别是高层建筑施工中最为常见的基础形式。桩的种类及其施工方法因上部建筑物或载荷情况不同而多种多样。其中，将预制桩完全依靠静载平稳、安静地压入软弱地基，是一种新型的桩基础施工方法--静压桩工法。与锤击式打桩相比，静压桩工法由于具有非常明显的环保性，十几年来从广东珠江三角洲开始由南向北得到了迅速推广。液压静力压桩机就是实施静压桩工法的关键施工设备。与锤击式打桩机相比，这种设备施工时具有无震动、无噪声、无油污飞溅等环境污染的特点，施工质量好、使用费用低，同时，静力压桩机也是具有中国特色的环保型桩工机械。

液压静力压桩机分为"抱压式液压静力压桩机"和"顶压式液压静力压桩机"(对桩顶部施压进行压桩)两种。抱压式液压静力压桩机压桩过程是通过夹持机构"抱"住桩身侧面，由此产生摩擦传力来实现的；而顶压式液压静力压桩机则是从预制桩的顶端施压，将其压入地基的。由于施压传力方式不同，这两种桩机结构形式、性能特点、适用范围也有显著不同。其核心是液压系统的设计方法及其配置，它直接影响整机的技术性能及节能效果。而压桩机构是桩机的主要工作装置，是这种压桩机的关键技术，直接影响桩机的压桩能力和成桩质量。其中，抱压式桩机主要由压桩系统和夹桩机构组成，而顶压式桩机主要由压桩系统和桩帽组成。顶压式桩机除压桩机构中没有夹桩机构外，一般不带起重机，但增加了一套卷扬吊桩系统。

常规的顶压式压桩机由于其结构及工作特点，使其工作重心较高、安全性较差，并且存在压桩力较小、压入桩的垂直度保障能力差等问题，因而其应用受到限制；而抱压式压桩机结构紧凑、操作简便、工作重心低、造以及基坑开挖后所出现的大量的离障碍物很近的"边桩"和靠角的"角桩"，对产品提出了一机多能的要求；同时，静压桩的桩型不断多样化，单桩承载力大幅度提高，特别是高承载力管桩、薄壁管桩的广泛应用和H型钢桩的出现，要求大吨位抱压桩机既要夹持可靠，又不破损桩，这对夹桩技术及相应装置是很大的挑战。这些工程中的实际问题已成为抱压式静力压桩机进一步推广应用的桎梏。传统压桩机普遍只具有压"中桩"能力，或者虽能压"边桩"，但其"边桩"距离较大且不兼有压"角桩"功能，导致同一工地需多机种作业，给工程管理带来极大不便；同时，夹桩可靠性问题始终没有从根本上得到解决，工程适应能力差，严重制约了静压桩技术的推广。
