E201-40+56+40米有碴轨道预应力混凝土连续梁桥设计 下载积分：150　资料编号： E201

作品包括:

说明书1份，共126页，约33000字左右

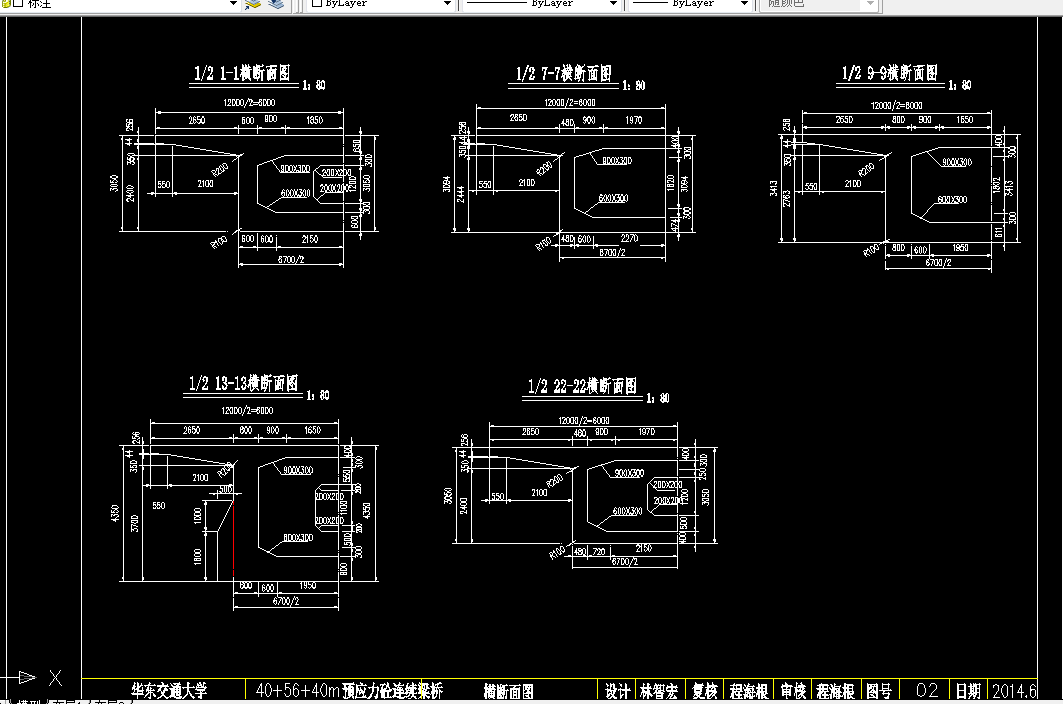

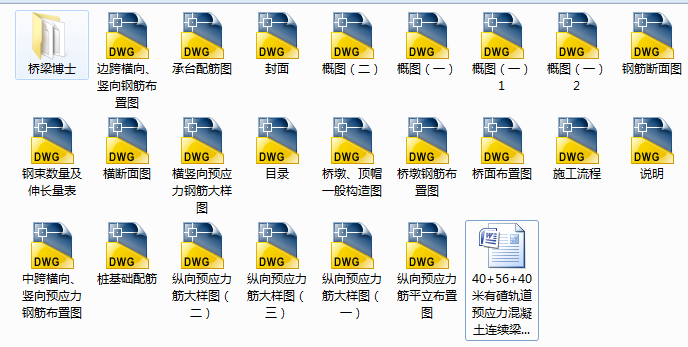

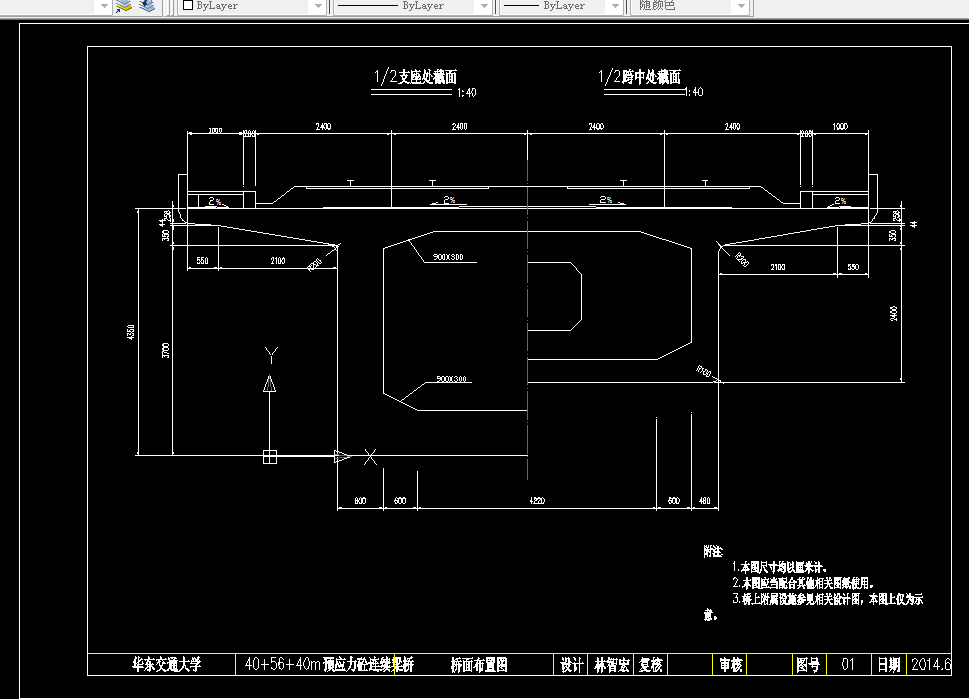

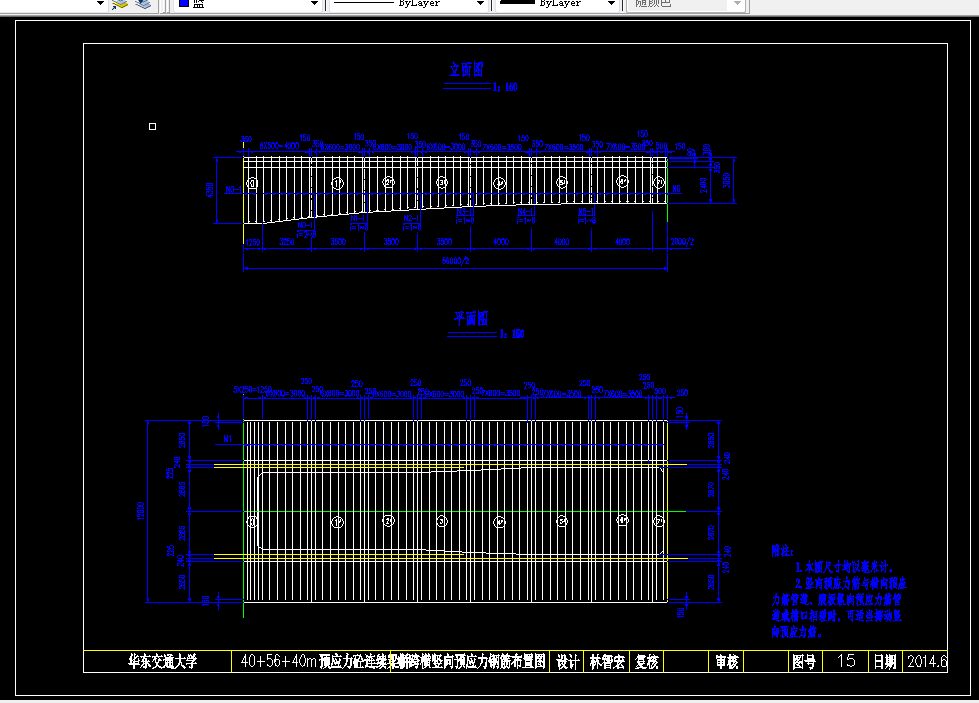

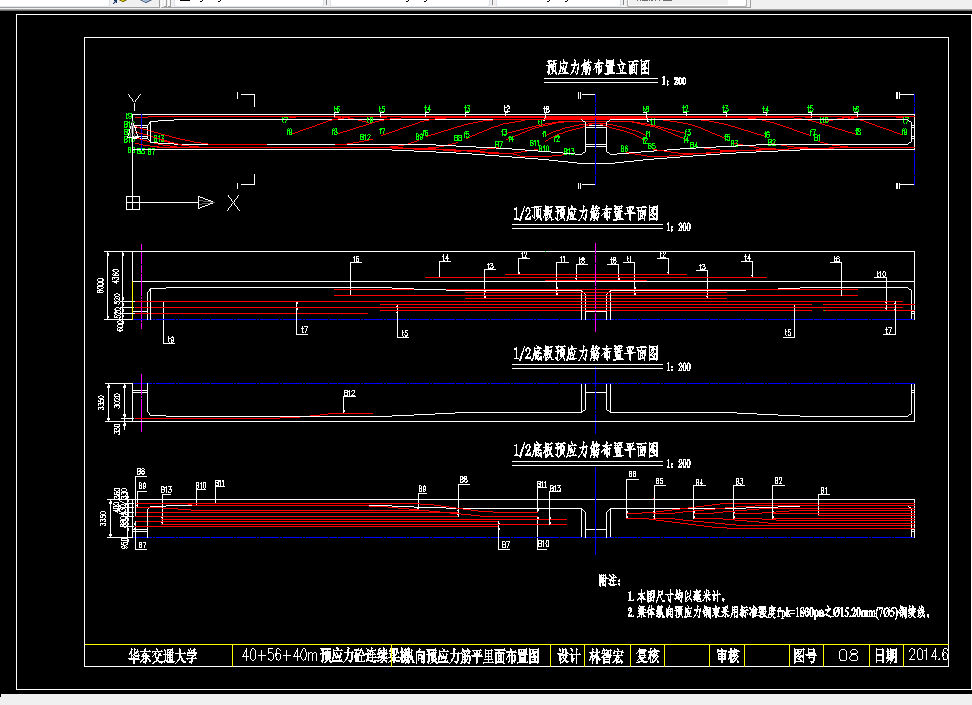

CAD版本本图纸，共22张

摘要

预应力混凝土连续梁桥以结构受力性能好、整体性好、刚度大变形较小、伸缩缝少、养护工程量小、抗震能力强且设备需求少、施工速度快和经济效应好等优点，经综合比较选用预应力混凝土连续梁桥为本桥设计桥型。

该桥为有碴轨道预应力连续梁桥，设计跨度为40+56+40m，主梁截面为单箱单室的箱型截面，桥面总宽12m。主梁采用平衡悬臂挂篮施工，对称浇筑混凝土，边跨直线段采用满堂支架施工，全桥共27个施工阶段，考虑收缩徐变的周期为3650天。

在全桥设计过程中，首先确定主梁主要构造及细部尺寸及截面尺寸的拟定，然后进行桥面板内力计算，对其取最不利荷载来进行截面配筋与承载力验算。经过初步设计后，使用桥梁博士建立模型，先采用一次成桥估算出配筋后，添加预应力钢束，再将施工改为采用挂篮平衡悬臂施工，通过调束使模型各方面验算通过标准。在模型计算最后提取支座处最大支反力，作为下部结构设计的数据。下部结构设计主要有桥墩设计、承台设计和桩基础设计。分别选用圆端形等截面实体墩和钻孔灌注摩擦桩。严格参照规范拟定尺寸，按主力+附加力组合计算桥墩。对桥墩进行受压稳定性、截面强度、偏心距验算和墩顶位移的验算。拟定承台尺寸、桩径和桩根数，通过计算确定桩长，并对桩身截面配筋、单桩承载能力和群桩效应的验算。

关键词： 预应力混凝土连续梁桥；有碴轨道；桥梁博士；下部结构

目录

摘要 I

Abstract II

第一章 概述 1

1.1预应力混凝土连续梁桥概述 1

1.2设计主要技术指标 1

1.3桥梁设计依据 1

1.4本桥采用的主要材料 2

第二章 桥型方案比选 3

2.1设计宗旨 3

2.2比选的标准 3

2.3几种常见桥型的特点 3

2.4初步桥型方案的拟定 3

2.5比选桥型方案 3

2.5.1系杆拱桥 3

2.5.2预应力混凝土连续梁桥桥型方案 4

2.5.3方案比选 5

第三章 桥面板的计算 7

3.1相关参数选取 7

3.2尺寸拟定 7

3.3桥面板内力计算 9

3.3.1桥面板简支部分内力计算 9

3.3.2桥面板悬臂部分内力计算 18

3.4桥面板的配筋及验算 21

3.4.1估算预应力筋 23

3.4.2跨中截面配筋验算 25

3.4.3支点处截面验算 26

3.4.4悬臂处验算 26

3.5截面纵向预应力筋面积验算 27

3.5.1截面5验算 30

3.5.2截面13（支点处）验算 31

3.5.3截面18（1/4中跨）验算 32

3.5.4截面22（跨中处）验算 33

3.6竖向预应力筋计算 34

第四章 桥梁有限元建模 35

4.1设计荷载及荷载组合 35

4.1.1.设计荷载 35

4.1.2荷载组合 36

4.2划分单元模型 36

4.3施工阶段的划分 36

4.4预应力体系 37

4.4.1材料选型和基本参数 37

4.4.2估束原理 37

4.5 估算配筋 38

4.5.1计算模型 38

4.5.2承载能力极限状态基本组合I、II的弯矩图 、剪力图 38

4.5.3承载能力极限状态截面配筋面积估算 40

第五章 模拟桥梁施工全过程 43

第六章 主梁各项力学验算 46

6.1荷载组合下应力检算 46

6.1.1基本理论 46

6.1.2运营阶段主力组合作用下正应力的验算结果 47

6.1.3运营阶段主力+附加力组合作用下正应力的检算 53

6.1.4运营阶段主力和主力+附加力组合作用下主应力的检算 58

6.1.5运营阶段主力和主力+附加力组合作用下剪应力的检算 64

6.1.6运营荷载作用下结构抗裂性检算 69

6.2、强度检算 75

6.2.1基本理论 75

6.2.2主力和主力+附加力作用下弯矩强度检算 76

6.2.3主力和主力+附加力作用下轴力强度检算 81

6.2预应力钢筋特征及检算 87

第七章 下部结构计算 89

7.1墩台设计 89

7.1.1 支座设计 89

7.1.2荷载计算 89

7.1.3桥墩检算 90

7.2承台和桩的设计 96

7.2.1 承台和桩的尺寸及布置 96

7.2.2 地质资料 96

7.2.3 荷载 97

7.2.4 桩身弯矩及剪力计算 98

7.2.5 桩身截面配筋及强度检算 105

7.2.8  单桩轴向承载力验算 107

7.2.9 桩顶水平位移 107

7.2.10群桩基础竖向承载力的验算 108

总结 110

参考文献 111

致谢 112
