E204-大跨预应力混凝土连续梁桥设计 下载积分：150　资料编号： E204

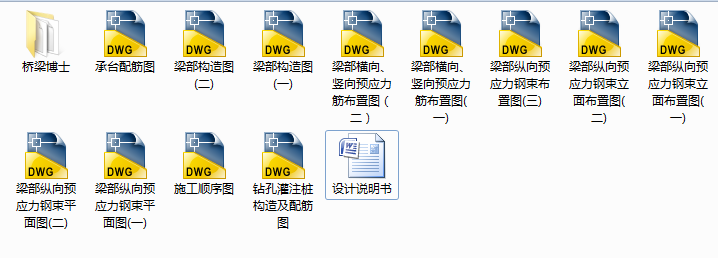

作品包括:

说明书1份，共140页，约39000字左右

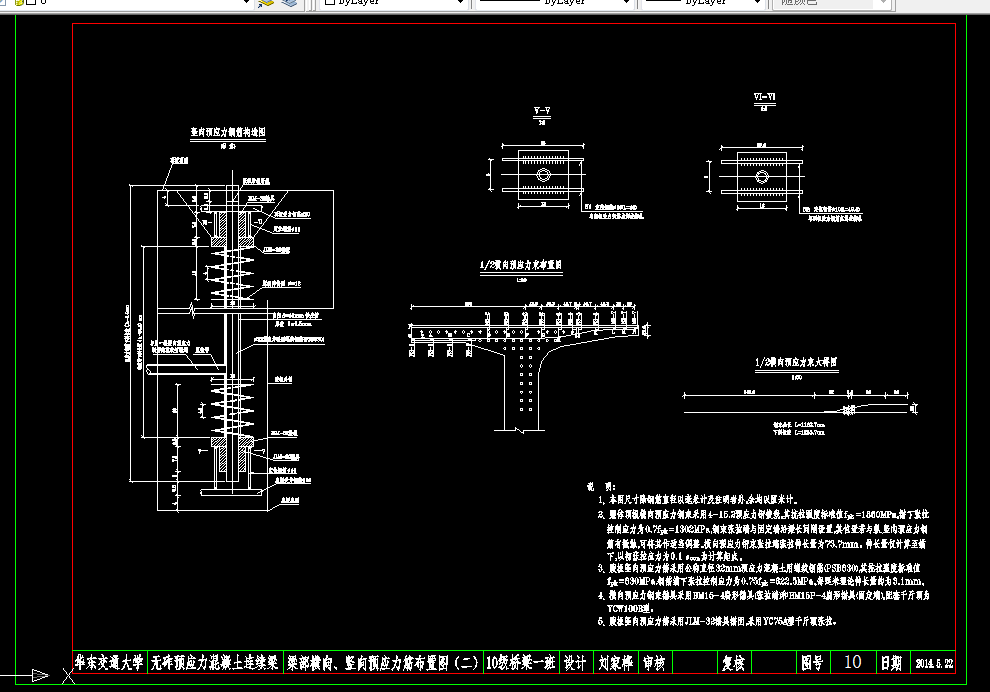

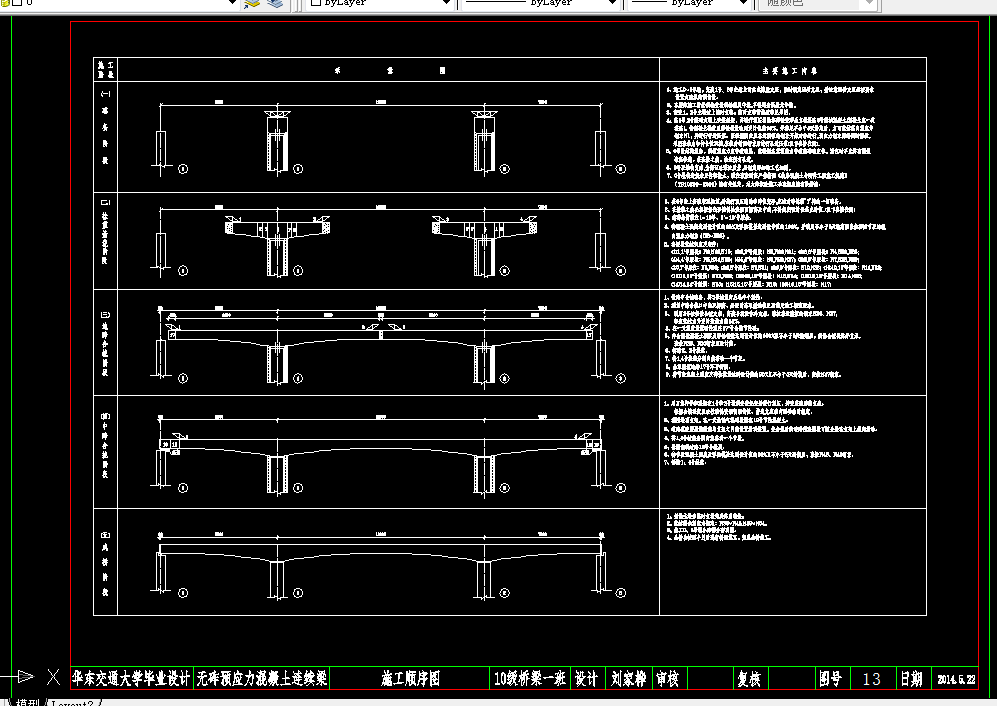

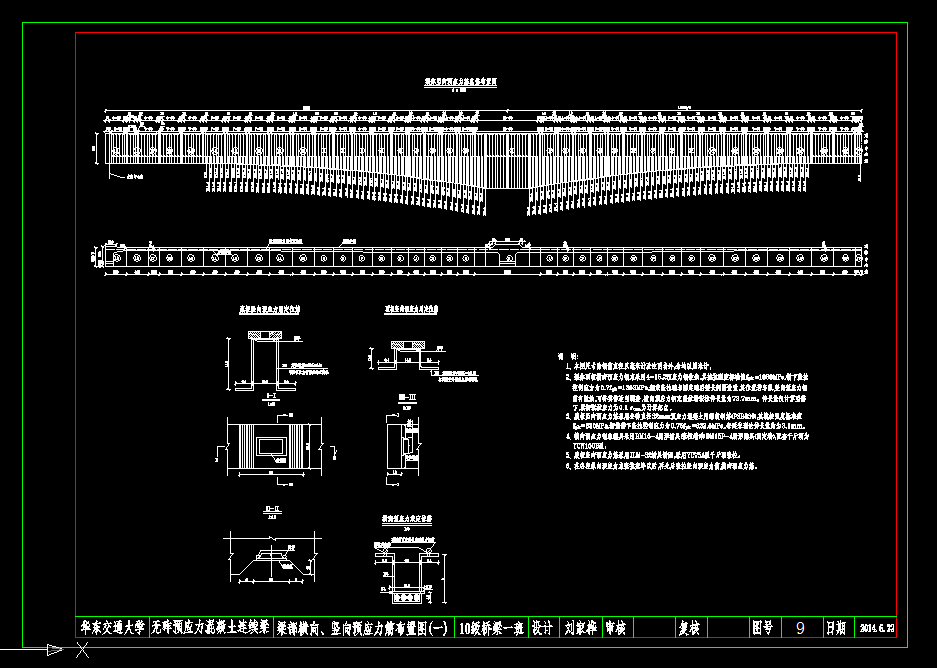

CAD版本本图纸，共12张

 摘要

    随着我国科学技术和交通的事业的发展，预应力混凝土连续梁桥以其施工简便、造价经济、受力合理等独特的优势在近年得到了迅速的发展，特别是主梁变形挠曲线，桥面伸缩缝少，行车舒适等优点使其成为最富有竞争力的主要桥型之一。目前，跨度在40～150m范围内的桥梁中，预应力混凝土连续箱梁桥占据了主导地位。随着预应力技术的发展和不断完善，尤其是悬臂、顶推等施工方法的出现，预应力混凝土连续梁桥如虎添翼，无论是城市桥梁、高架道路、山区高架栈桥，还是跨越江河湖海的大桥，预应力混凝土连续梁桥以独特的魅力而取代其他桥梁,成为优选方案。另外，从国内外已建成的钢桥、钢筋混凝土及预应力混凝土连续梁桥的修建总数来看，预应力混凝土连续梁桥已远远超过半数，充分表现出预应力混凝土连续梁桥的强大生命力。连续梁桥跨度越大，其施工的难度也越大，对于大垮度预应力混凝土连续梁桥实施施工过程控制，是确保施工质量和安全的重要环节，也是确保成桥状态符合设计要求的重要措施。

    本设计是一联3跨连续梁桥，截面形式为单箱单室，纵向变截面，施工方式为逐段悬臂施工。采用传统计算与桥梁博士软件建模电算方法相结合，对桥梁进行设计与计算。

关键词：预应力；混凝土；连续梁；桥梁博士

目录

摘要 I

Abstract II

第一章 概述 1

   1.1 预应力混凝土连续梁桥概述 1

   1.2 设计主要技术指标 1

   1.3 桥梁设计依据 2

   1.4 本桥采用的主要材料 2

1.4.1混凝土 2

1.4.2钢筋 2

1.4.3预应力体系 2

1.4.4锚具 2

1.4.5支座 3

1.4.6防水层及保护层 3

1.4.7桥面泄水管及管盖 3

第二章 桥梁方案比选 4

2.1 比选原则 4

2.1.1实用性 4

2.1.2安全性 4

2.1.3经济性 4

2.1.4美观性 4

2.1.5环保性 4

2.2 方案比选 4

2.2.1方案一：简支梁桥方案（72+128+72）m 5

2.2.2方案二：连续梁桥方案（72+128+72）m 5

2.2.3方案三：梁拱组合桥（72+128+72）m 6

2.3方案比较及最终确定 7

第三章 桥面板的计算 8

3.1截面形式及截面尺寸拟定 8

3.2 桥面板内力计算 9

3.2.1 桥面板简支部分内力计算 9

3.2.2 桥面板悬臂部分内力计算 17

3.3 截面设计、配筋与承载力验算 21

3.3.1材料性能参数 21

3.3.2 预应力钢筋数量的估算 22

3.3.3 普通钢筋的配置 23

第四章 桥梁有限元建模 26

4.1 荷载组合 26

4.2 划分单元截面 26

4.3 建模过程 26

4.4 施工阶段划分 31

第五章 模拟桥梁施工全过程 33

第六章 预应力钢束数量确定及其布置 42

6.1预应力配筋原理与方法 42

6.1.1 按承载能力极限状态的强度要求计算 42

           6.1.2 按正常使用极限状态的应力要求计算 45

第七章 主梁各项力学验算 53

7.1 荷载组合下应力检算 53

          7.1.1基本理论 53

          7.1.2运营阶段主力组合作用下正应力的验算结果 53

          7.1.3运营阶段主力+附加力组合作用下正应力的检算 57

          7.1.4运营阶段主力和主力+附加力组合作用下主应力的                 检算 61

          7.1.5运营阶段主力和主力+附加力组合作用下剪应力的                 检算 66

7.2 强度检算 70

7.2.1基本理论 70

7.2.2主力和主力+附加力作用下弯矩强度检算 70

7.2.3主力和主力+附加力作用下轴力强度检算 75

7.3 运营荷载作用下结构抗裂性检算 79

7.4 主力和主力+附加力组合作用下预应力钢筋特征及检算 83

第八章 下部结构设计 87

8.1墩台设计 87

8.1.1支座设计 87

8.1.2桥墩设计及配筋 87

8.1.3墩身验算 88

8.1.4墩顶位移验算 93

8.2 基础部分设计 94

8.2.1承台和桩的设计 94

8.2.2 桩身内力计算（桩的内力计算采用“m”法） 96

8.2.3 桩身截面配筋及强度检算 104

8.2.4 墩顶纵向水平位移计算 . 106

8.2.5  群桩基础竖向承载力验算 107

结论 110

致谢 111

参考文献 112
