E213-40+64+40米有砟轨道预应力混凝土连续梁桥设计 下载积分：150　资料编号： E213

作品包括:

说明书1份，共125页，约38000字左右

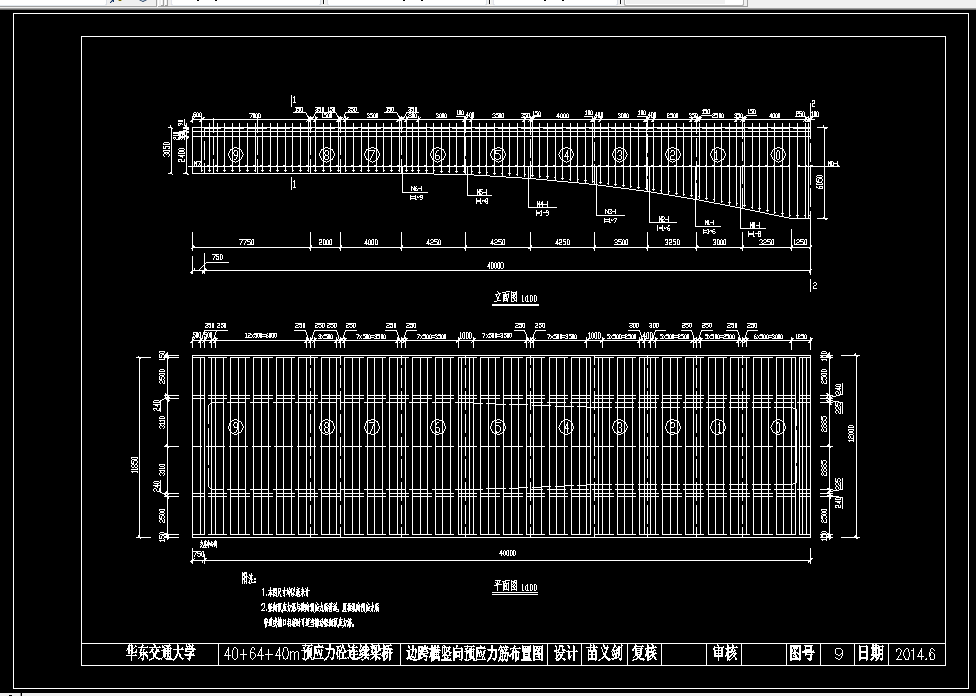

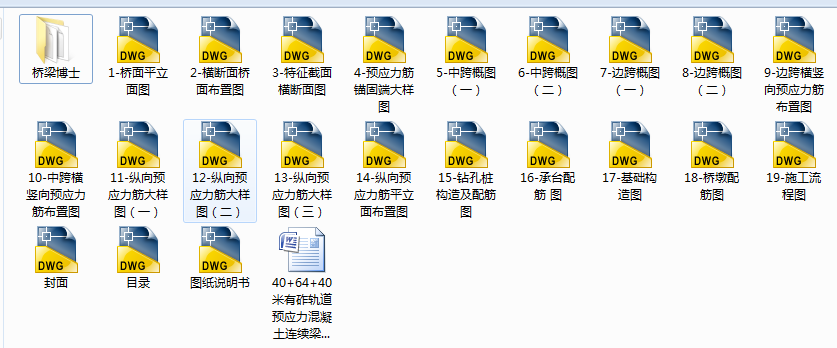

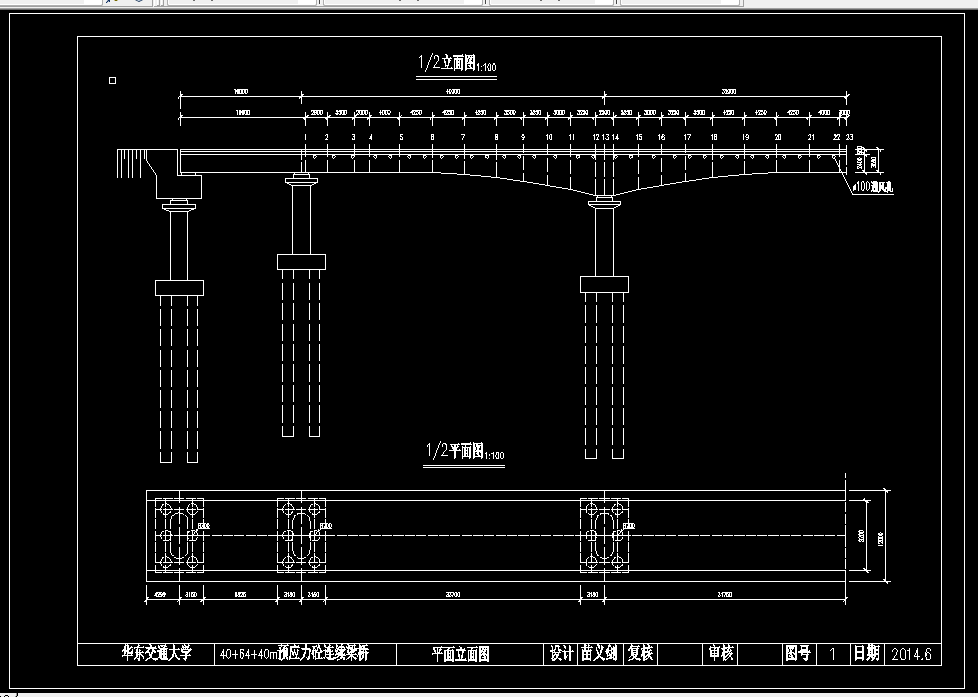

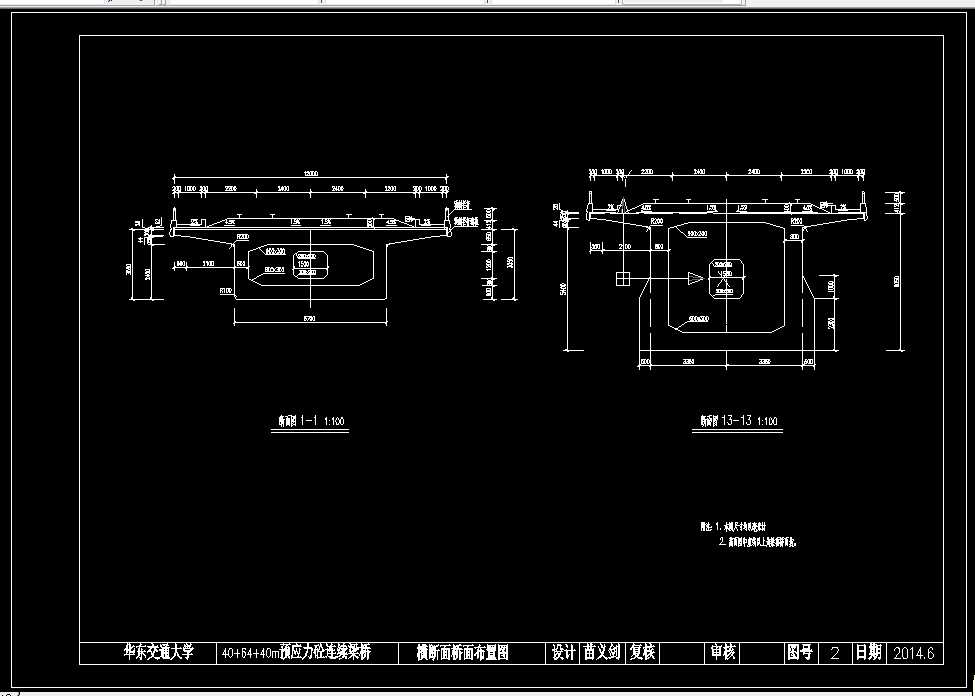

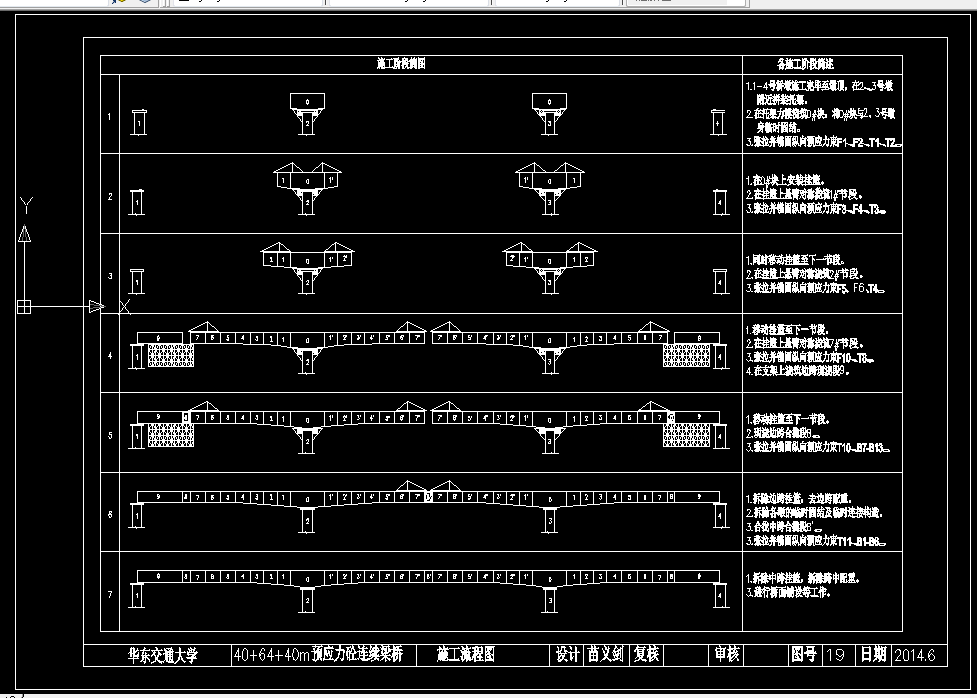

CAD版本本图纸，共19张

摘要

预应力混凝土连续梁桥是工程上广泛使用的一种桥型,它不仅具有可靠的强度、刚度及抗裂性,而且具有养护工作量少，变形较小、伸缩缝少, 抗震能力强等特点。另外，它还有设计和施工经验成熟的优点。

混凝土材料以圬工材料为主，可就地取材，成本低；结构形式灵活，可模性好，可以根据使用情况浇铸成各种形状的结构；结构耐久性、耐火性也较好。另外，预应力混凝土结构可有效利用材料强度，并明显降低自重所占全部设计荷载的比重，既节省材料、增大跨越能力，又提高了结构的抗裂、抗疲劳能力。根据安全、经济、适用、美观的原则，经综合比较后决定选用预应力混凝土连续梁桥为设计桥型。

设计一座梁桥要从桥跨布设、尺寸拟定、钢束布置和施工方法等方面来考虑。在全桥设计过程中，首先确定主梁构造和细部尺寸，它要与桥梁的相关规定和施工向一致，考虑到箱梁有较大的抗弯刚度和抗扭刚度，可以放在独柱支墩上。而且变高度箱型梁与其内力变化相适应，因此在桥梁设计中常采用变高度箱梁。另外，在设计中利用桥梁博士软件分析结构内力。用于计算的内力组合结果也由桥梁博士软件计算而得，从而估算出预应力筋数目，然后布置预应力钢束，最后进行承载能力等各项验算。连续梁桥的施工方法很多，本设计根据安全经济、工期等因素综合考虑后选用技术较为成熟的悬臂施工方法。

关键词：预应力；连续梁桥；悬臂施工

目录

摘要 I

Abstract II

第一章 绪论 1

1.1预应力混凝土连续梁桥概述 1

1.2 毕业设计的目的与意义 3

第二章：桥型方案比选 4

2.1 方案比选的意义及任务 4

2.2 桥梁方案比选的宗旨和标准 4

2.2.1  比选的宗旨 4

2.2.2 比选的标准 5

2.3  几种常见桥型的特点 5

2.4桥型方案比选 6

2.5 桥型方案的综合比较及确定 9

第三章 桥面板的计算 11

3.1 截面形式及其尺寸拟定 11

3.1.1 横截面形式和尺寸拟定 11

3.1.2 纵截面形式和尺寸拟定 13

3.2 桥面板内力计算 14

3.2.1 桥面板简支部分内力计算 14

3.2.2、桥面板悬臂部分内力计算 22

3.3 横截面配筋设计与承载力验算 26

3.3.1支点处截面配筋 26

3.3.2 跨中处截面配筋 27

3.3.3 支点处截面验算 28

3.3.4 跨中处截面验算 28

3.3.5 混凝土最大拉应力和剪应力检算 29

3.3.6 悬臂板的检算 30

3.3.7 桥面板挠度的检算 30

3.3.8 裂缝宽度的检算 31

第四章 桥梁有限元建模 33

4.1 划分单元并建立模型 33

4.2 设计荷载及荷载组合 34

4.2.1.设计荷载 34

4.2.2 内力计算 36

4.2.3 荷载组合及验算 36

4.3预应力体系 37

4.3.1、材料及其基本参数 37

4.3.2 预应力束的估计 38

4.3.3 承载能力极限状态截面配筋面积估算 38

4.3.4  预应力钢筋面积验算 39

4.4 施工阶段的划分 41

4.5 桥梁施工过程模拟 43

第五章  主梁各项力学验算 46

5.1 荷载组合下应力检算 46

5.1.1 基本理论 46

5.1.2 正应力验算 46

5.1.3 剪应力验算 56

5.1.4 主应力检算 60

5.2运营荷载作用下结构抗裂性检算 65

5.3预应力钢筋特征及检算 70

5.4强度检算 72

5.4.1 弯矩强度检算 72

5.4.2轴力强度检算 82

第六章  下部结构计算 92

6.1 墩台设计 92

6.1.1 支座设计 92

6.1.2 荷载计算 92

6.1.3 墩台验算 93

6.2 承台和桩的设计 99

6.2.1 承台设计 99

6.2.2 桩长估算 99

6.3 桩身内力计算 101

6.3.1  桩顶作用力计算 101

6.3.2  桩身局部作用力计算 104

6.4  桩身截面配筋及其检算 105

6.4.1 桩身配筋计算 105

6.4.2  箍筋配置 106

6.5 群桩基础竖向承载力的验算 106

结论 108

参考文献 109

致谢 110
