E214-40+68+40m悬臂现浇预应力混凝土连续梁桥设计 下载积分：150　资料编号： E214

作品包括:

说明书1份，共99页，约22000字左右

CAD版本本图纸，共12张

 摘要

    本设计上部结构采用变高截面混凝土连续箱梁桥，跨径为40+68+40m，横向宽度为12+0.5*2m，横坡为2％，荷载等级为公路Ⅰ级。主梁采用单箱单室，支点处梁高3.7m，跨中梁高2.2m。跨中顶板厚度0.28m，支点处顶板厚度0.55m，跨中底板厚度0.3m，腹板厚度0.3m，翼缘厚度0.16m,支点底板厚度0.55m，腹板厚度0.7m。

    设计用了桥梁博士，CAD等专业软件，对桥梁的截面尺寸，冲击系数和主梁内力，钢束估算面积和桥面板进行了计算；在此基础上进行了内力组合和钢束估算和布置；然后对桥梁进行了承载能力极限状态和正常使用极限状态安全验算，桥梁的截面强度、刚度和挠度等均满足规范要求;最后，绘制了桥梁施工图纸。

通过毕业设计，对桥梁专业知识进行了梳理，锻炼了运用专业知识解决实际问题的能力，提高了综合素质，为下一步的学习和工作打下了坚实的基础。

关键词:预应力钢筋混凝土、变高截面、连续梁桥、桥梁博士、Auto-CAD.

                                   目录

摘要 I

Abstract II

第一章设计资料及参数 1

1.1设计资料 1

第二章 概 述 2

2.1设计步骤、受力及构造特点 2

2.1.1设计步骤预应力混凝土连续梁挢设计的一般步骤 2

2.2受力特点 3

第三章 桥型方案比选 4

3.1 桥型比选任务 4

3.2  各种设计桥式特点 5

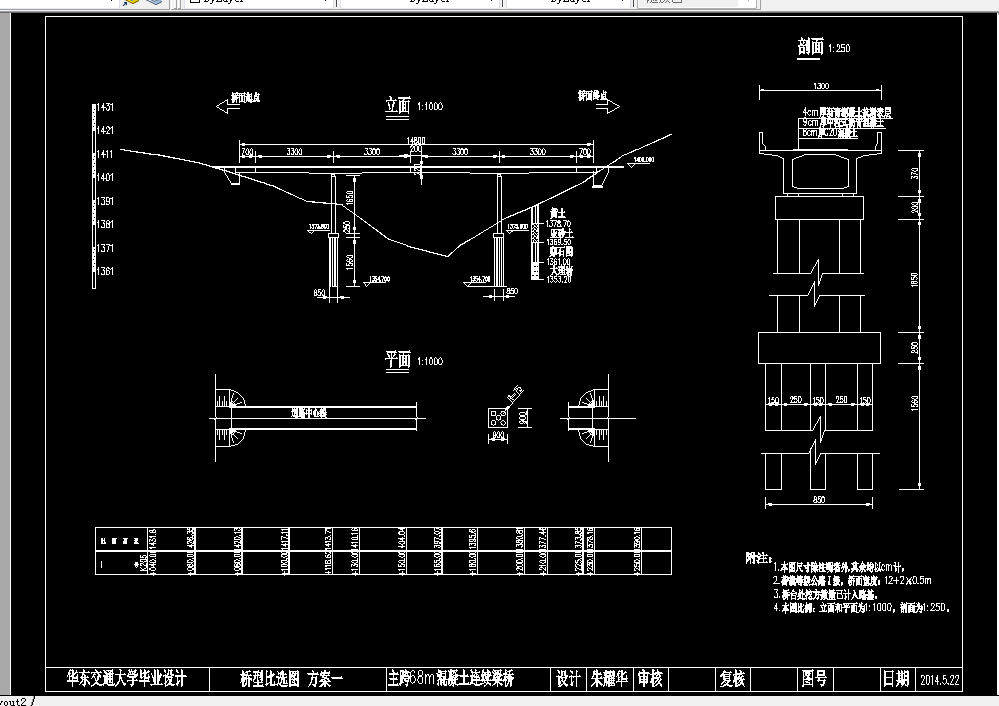

3.2.1  悬臂现浇预应力混凝土连续梁桥 5

3.2.2  T形刚构桥 7

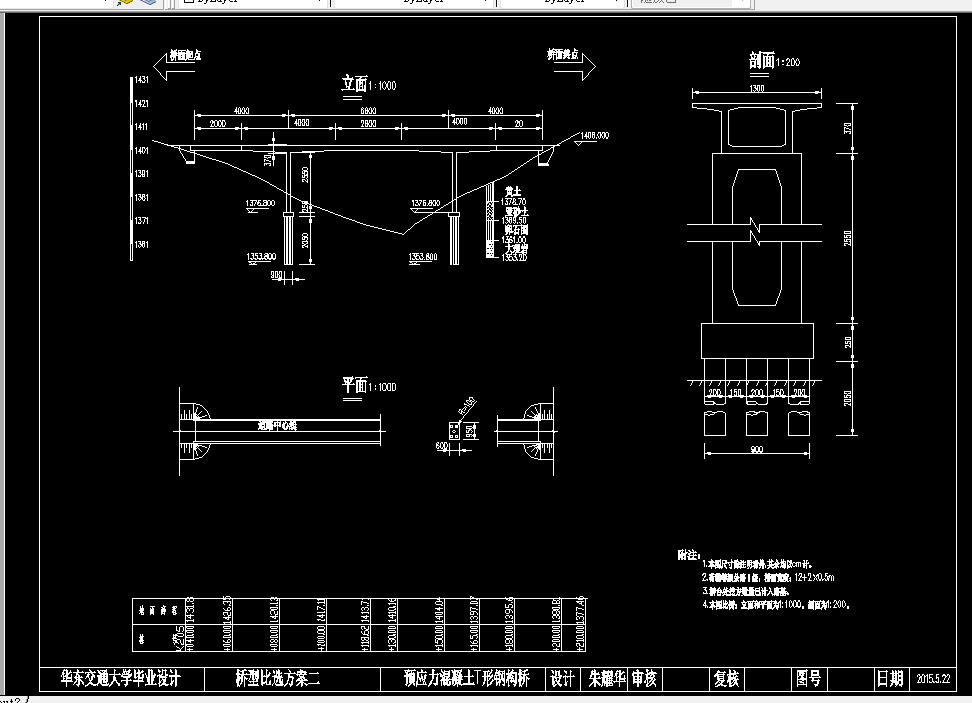

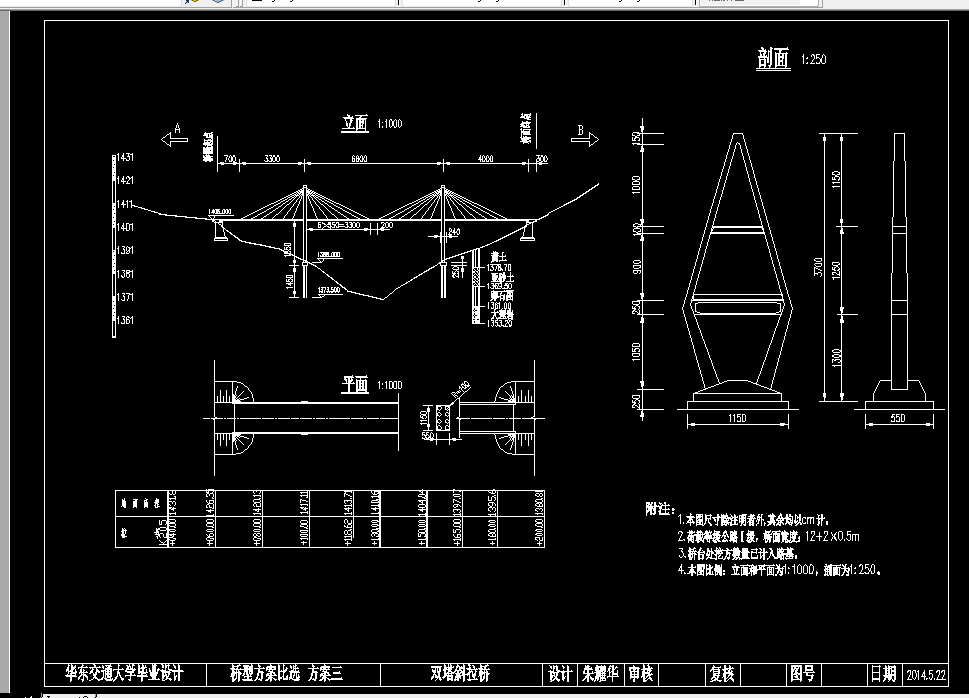

3.2.3双塔斜拉桥 8

第四章 截面尺寸拟定 9

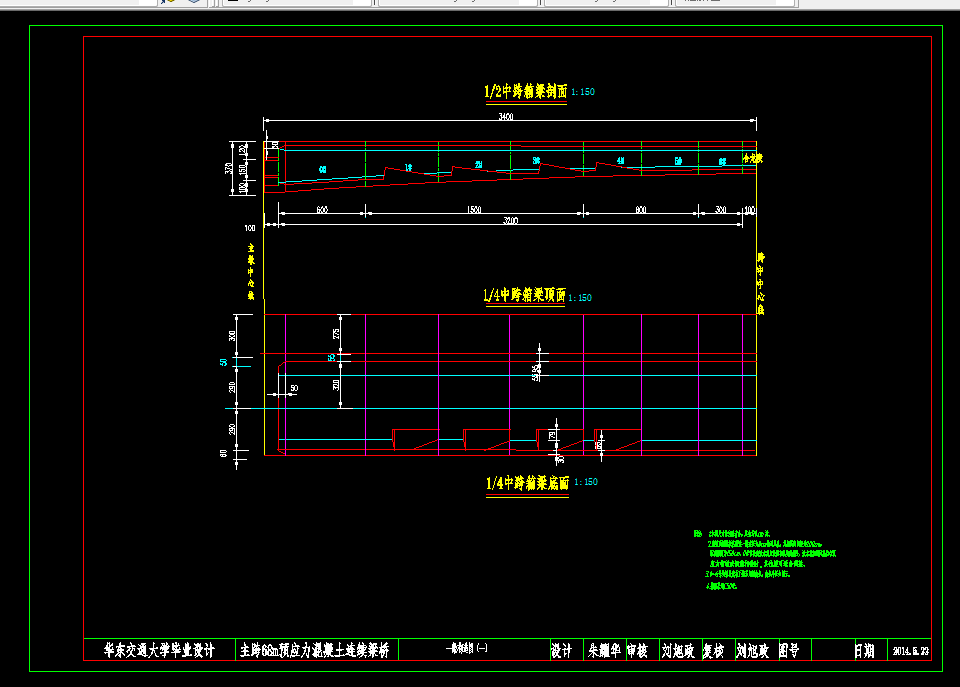

4.1结构构造 9

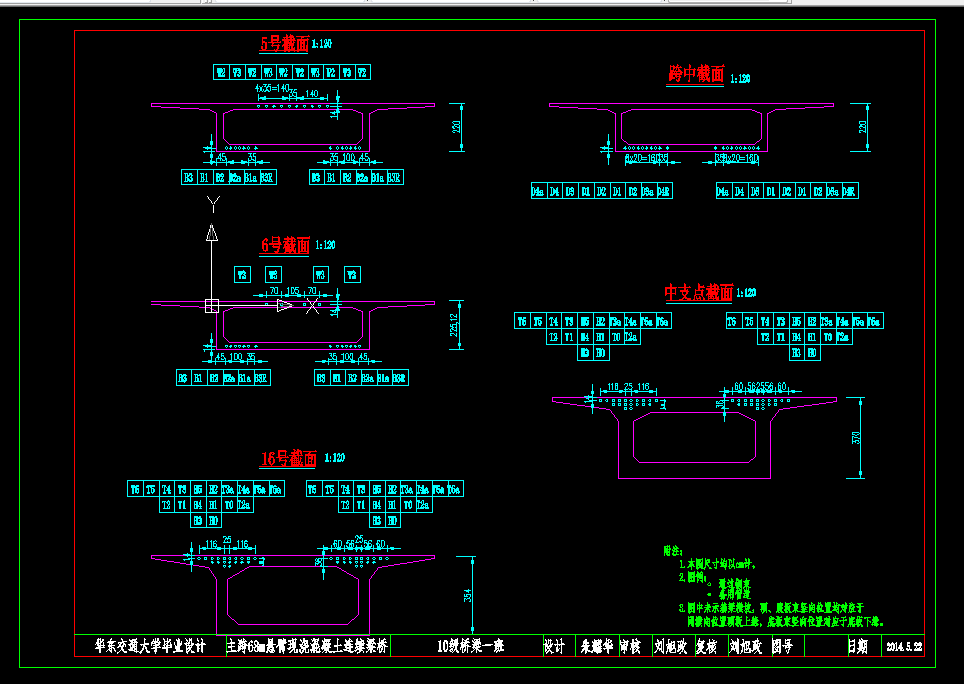

4.1.1横截面形式 9

第五章 桥博建模 12

5.1 结构内力的计算 12

5.1.1 总体信息 12

5.1.2 单元信息 12

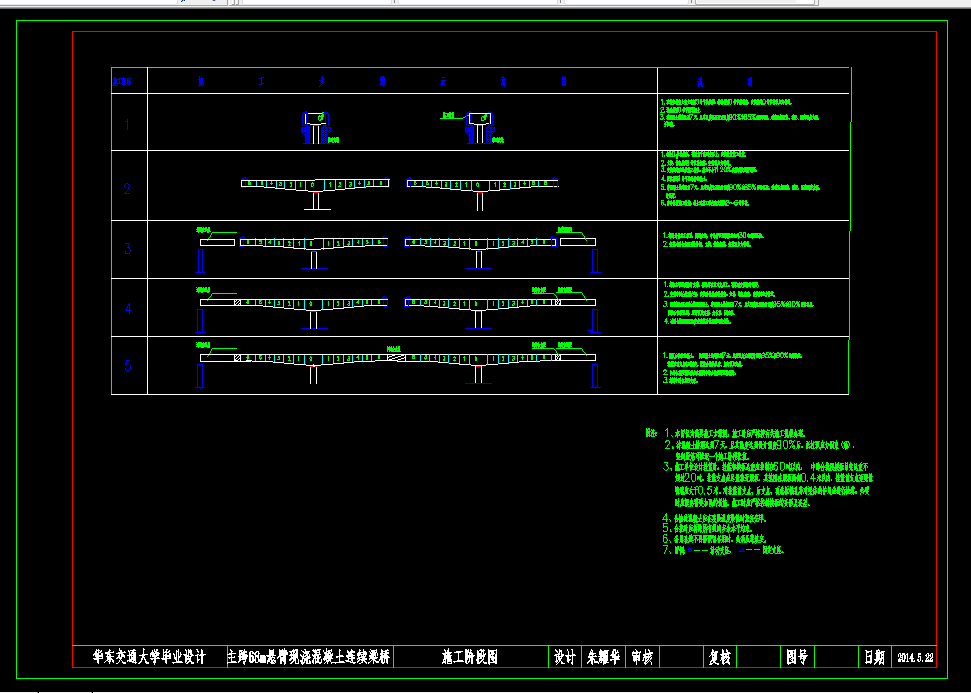

5.1.3 施工信息 14

5.1.4 使用信息 15

第六章 荷载效应和内力组合 17

6.1 永久作用效应 17

6.1.1 一期恒载 17

6.1.2 二期恒载 17

6.2 可变作用效应 17

6.3 内力组合 18

6.3.1 正常使用极限状态设计组合 19

第七章 横向分布系数及冲击系数计算 44

7.1横向分布系数 44

7.2冲击系数 44

第八章 预应力束的计算和布置 45

8.1预应力配筋原理与方法 45

8.1.1 按正常使用极限状态的应力要求计算 45

8.2手算各截面预应力钢束估算 47

8.2.1正常使用极限状态设计计算 47

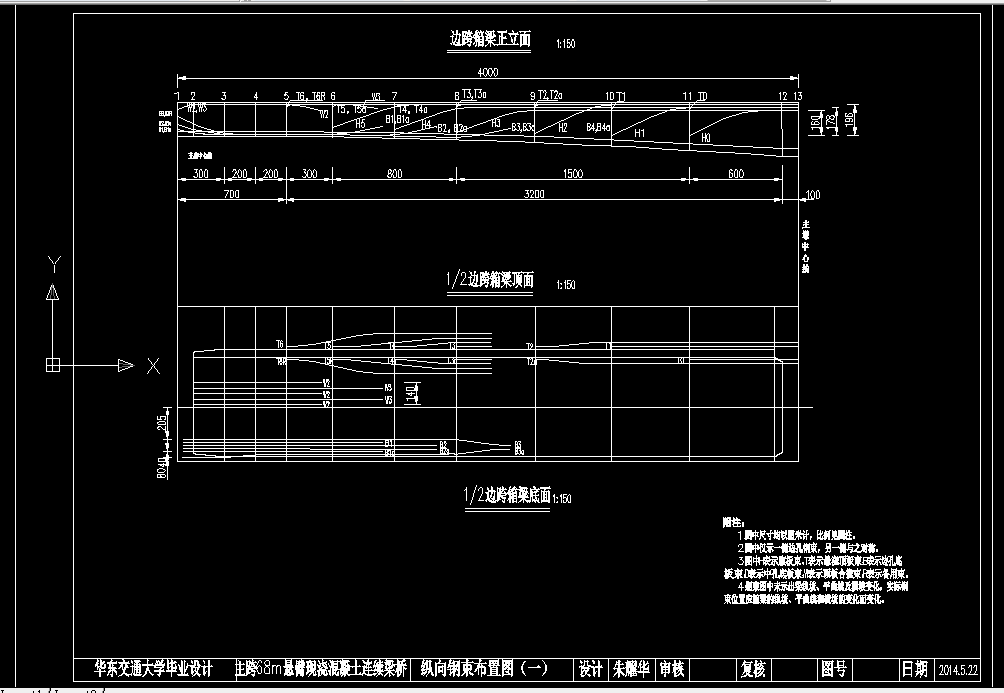

8.3  预应力钢束的布置 50

第九章 主梁内力、挠度验算及内力组合 53

9.1主梁截面内力验算 53

9.2主梁挠度验算 54

9.2.1正常使用极限状态挠度验算 54

第十章 桥面板计算 72

10.1桥面板内力计算 72

10.1.1单向悬臂板荷载效应计算（以纵向1m宽的板条进行计算) 72

10.1.2单向板荷载效应计算 73

10.1.3内力组合计算 77

第十一章 桥面板验算 80

11.1 箱梁单向板验算 80

11.2 悬臂板验算 81

结论 82

心得体会 83

参考文献 84
