E223-开滦矿务局吕家坨矿300万ta新井设计 下载积分：50　资料编号： E223

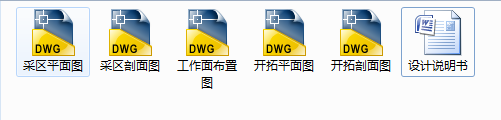

作品包括:

说明书1份，共129页，约49000字左右

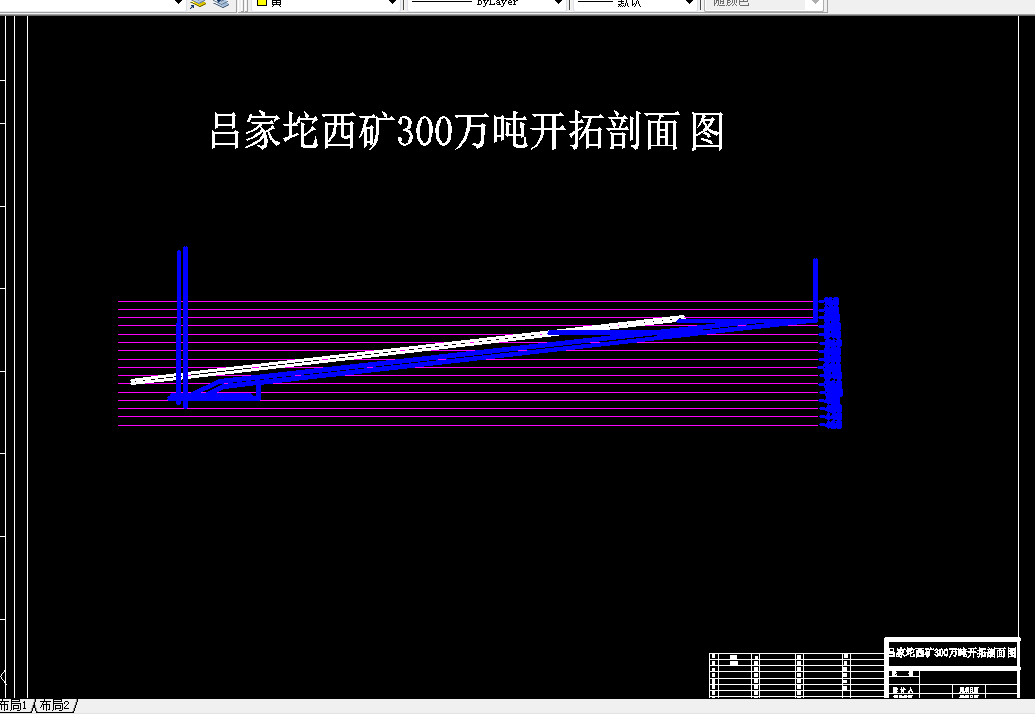

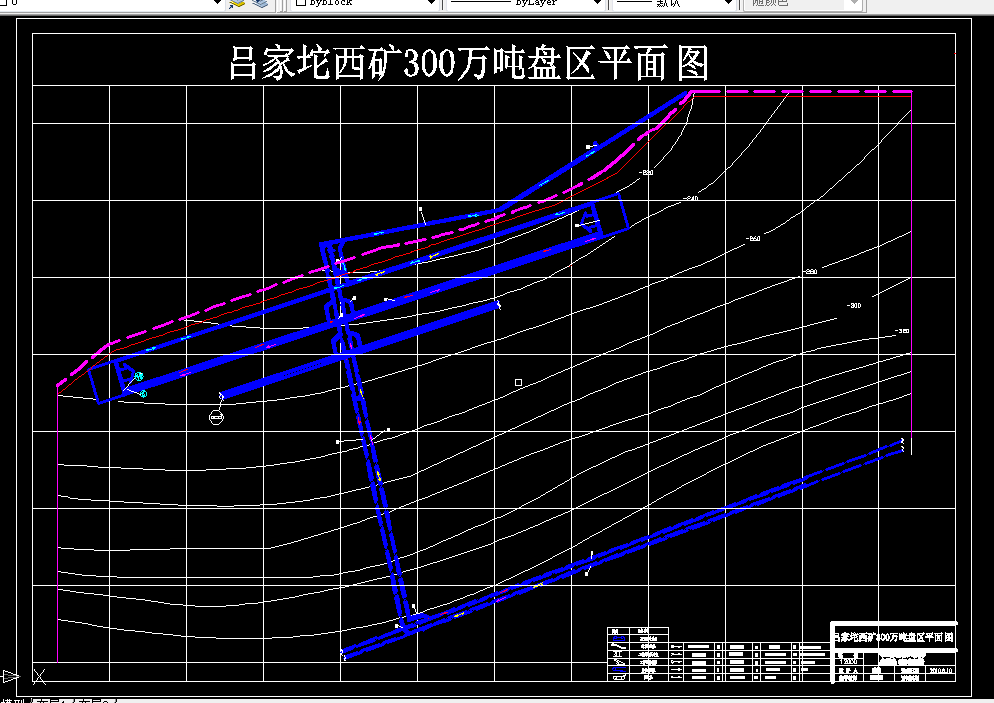

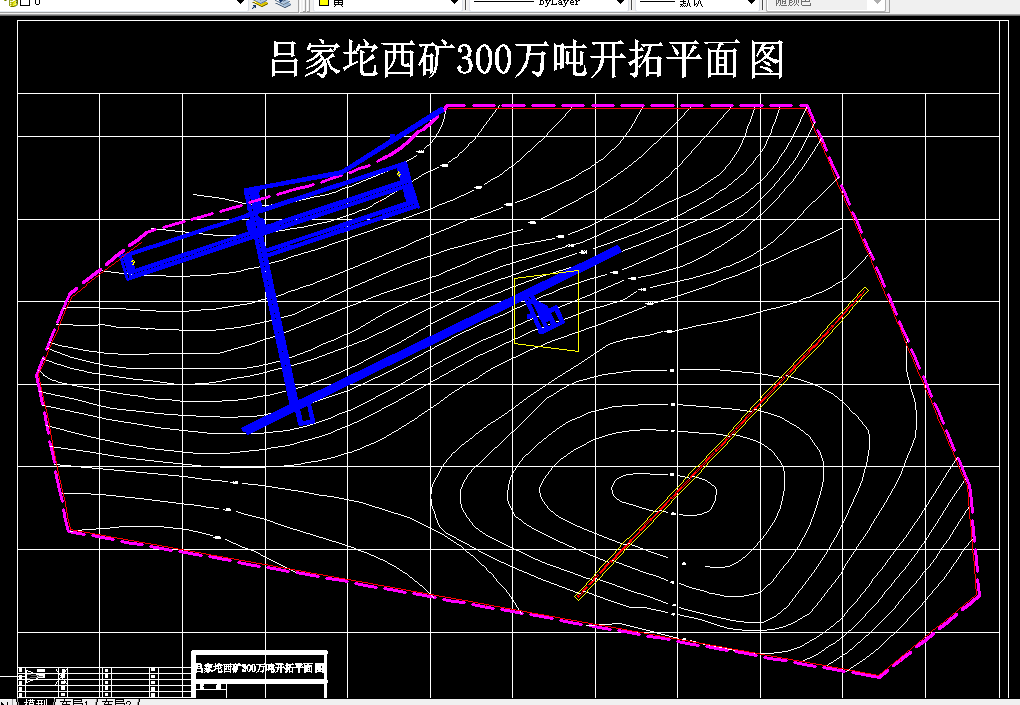

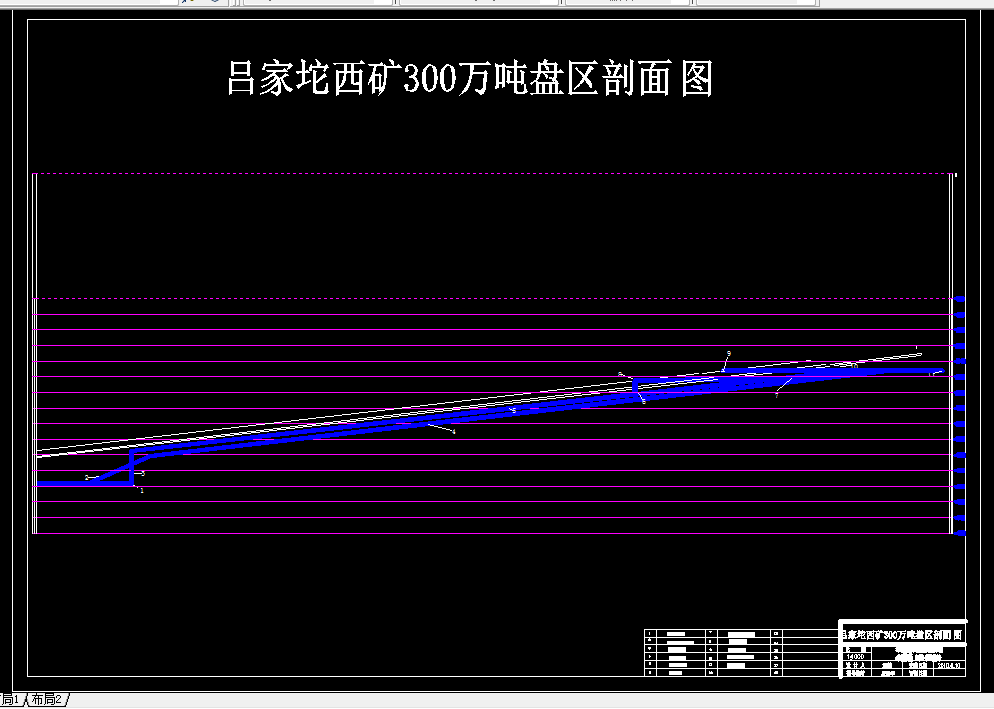

CAD版本本图纸，共5张

摘要

本设计包括两个部分：一般部分和专题部分。

一般部分为开滦矿务局吕家坨矿新井设计，全篇共分为十个部分：矿井概括及井田地质特征、井田境界及储量、矿井工作制度和设计生产能力、井田开拓、采区巷道布置、采煤方法、井下运输、矿井提升、矿井通风与安全和矿井主要经济技术指标。

开滦矿务局吕家坨矿位于河北省唐山市古冶区境内，西距唐山18km，北距古冶9km。地理坐标为东经118°24'，北纬39°40'。矿区交通便利。井田内的可采煤层为8煤、9煤，其中主采为8煤，该煤层赋存稳定，平均厚度3.20米。倾角平均为10°，为缓斜厚煤层。井田内工业储量39272.00万吨，可采储量30213.00万吨。矿井平均涌水量为120m3/h，相对瓦斯涌出量8m3/t，属于低瓦斯矿井，煤层有煤尘爆炸危险性和自然发火现象。

吕家坨矿年设计生产能力300万t/a，服务年限72年。采用单水平开采。矿井采用走向长壁综合机械化采煤法。

矿井布置一个综采工作面保证全矿井的产量，长度200m，煤的运输采用10t架线式电机车牵引1.5吨底卸式矿车运输。矿井的通风方式采用中央边界式通风。

关键词：井田盘区式划分；双立井开拓；单水平开采

目录

一般部分

1.矿区概述及井田地质特征 2

1.1地理位置及交通条件 2

1.1.1地形特点及居民点分布 2

1.1.2工农业生产和原料及电力供应 3

1.1.3矿区气候条件 3

1.1.4矿区水文及工农业供水 3

1.1.5地震 3

1.2井田地质特征 3

1.2.1井田地形及勘探程度 4

1.2.2井田煤系地层 4

1.2.3井田地质构造 5

1.3井田的水文地质特征 6

1.3.1煤层特征 6

1.3.2可采煤层特征 6

1.3.3煤的含瓦斯性 8

1.3.4煤尘及煤的自然发火倾向 8

2.井田境界和储量 9

2.1井田境界 9

2.1.1井田范围 9

2.1.2开采界限 9

2.1.3井田尺寸 9

2.2矿井工业储量 10

2.2.1勘探类型及储量等级的圈定 10

2.2.2储量等级的圈定 10

2.2.3煤层最小可采厚度 10

2.2.4矿井工业储量的计算 10

2.3矿井永久保护煤柱损失量 12

2.3.1井田可采储量 12

2.4矿井可采储量 15

3.矿井工作制度、设计生产能力及服务年限 16

3.1矿井工作制度 16

3.2矿井设计生产能力及服务年限 16

3.2.1确定依据 16

3.2.2矿井设计生产能力 16

3.2.3矿井服务年限 16

4.井田开拓 18

4.1井田开拓的基本问题 18

4.1.1井筒形式、数目及位置 19

4.1.2工业广场的位置 20

4.2开拓比较 21

4.3矿井基本巷道 29

4.3.1井筒 29

4.4井底车场及硐室 32

4.4.1井底车场形式选择 32

4.5主要开拓巷道 35

5.盘区巷道布置 39

5.1煤层地质特征 39

5.1.1煤层特征 39

5.1.2煤层顶板特征 40

5.1.3煤层与瓦斯 40

5.2盘区巷道布置及生产系统 40

5.2.1确定盘区的走向长度 40

5.2.2煤柱尺寸的确定 41

5.2.3盘区上下山的布置 41

5.2.4区段平巷的布置 42

5.2.5联络巷道的布置 42

5.2.6盘区运输、通风运料等系统的确定 42

5.3盘区车场设计 44

5.3.1盘区上部车场形式的选择 44

5.3.2盘区中部车场的选择 45

5.3.3盘区下部车场的选择及设计 46

5.3.4盘区主要硐室的布置 46

5.4盘区采掘计划 48

5.4.1盘区主要巷道参数确定 48

5.4.2确定盘区生产能力 52

5.4.3计算盘区回采率 53

6.采煤方法 55

6.1采煤方法和回采工艺 55

6.1.1选择采煤方法 55

6.1.2综采工作面回采工艺设计 55

6.2综采工作面巷道布置方式 64

7.井下运输 66

7.1盘区运输设备 66

7.2盘区运输 78

7.2.1盘区辅助运输设备的选择 78

7.2.2盘区运输能力验算 80

7.3大巷运输设备选择 81

8.矿井提升 84

8.1设计依据 84

8.1.1主井提升 84

8.1.2副井提升 84

8.2主井提升设备的选型 84

8.2.1小时提升量Ah 84

8.2.2合理的提升速度 85

8.2.3 一次提升循环时间 85

8.2.4一次合理提升量的确定 86

8.3主副井提升 86

9.矿井通风与安全 88

9.1矿井通风系统的选择 88

9.1.1选择矿井通风系统 88

9.1.2选择矿井主要通风机的工作方法 89

9.1.3选择矿井通风方式 90

9.2全矿所需风量的计算及其分配 93

9.2.1矿井风量计算原则 94

9.2.2矿井风量计算方法 94

9.2.3风速验算 99

9.3全矿通风阻力计算 101

9.3.1 矿井通风总阻力计算原则 101

9.3.2矿井通风阻力计算 101

9.3.3井总风阻及总等积孔计算 103

9.4矿井通风设备的选择 103

9.4.1矿井通风设备的要求 103

9.4.2 选择主要通风机 103

9.4.3选择电动机 105

9.4.4电费计算 105

9.5矿井灾害防治技术 106

9.5.1防治瓦斯 106

9.5.2防治煤尘 107

9.5.3防灭火 107

9.5.4防治水 107

10.设计矿井基本技术指标 109

专题部分

巷道过断层处的超前支护

参考文献
