E523-自行式割草机传动部件及罩壳部件设计 下载积分:50 资料编号: E523

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: E523
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共26页,约8700字

外文翻译一份

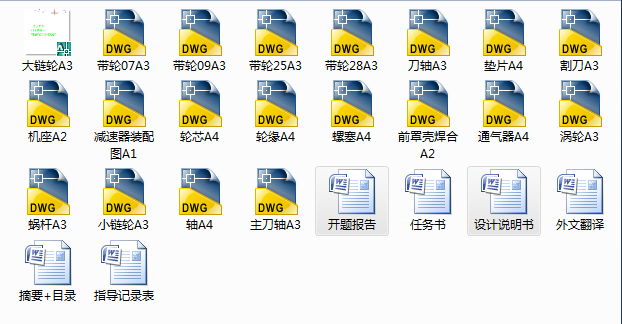

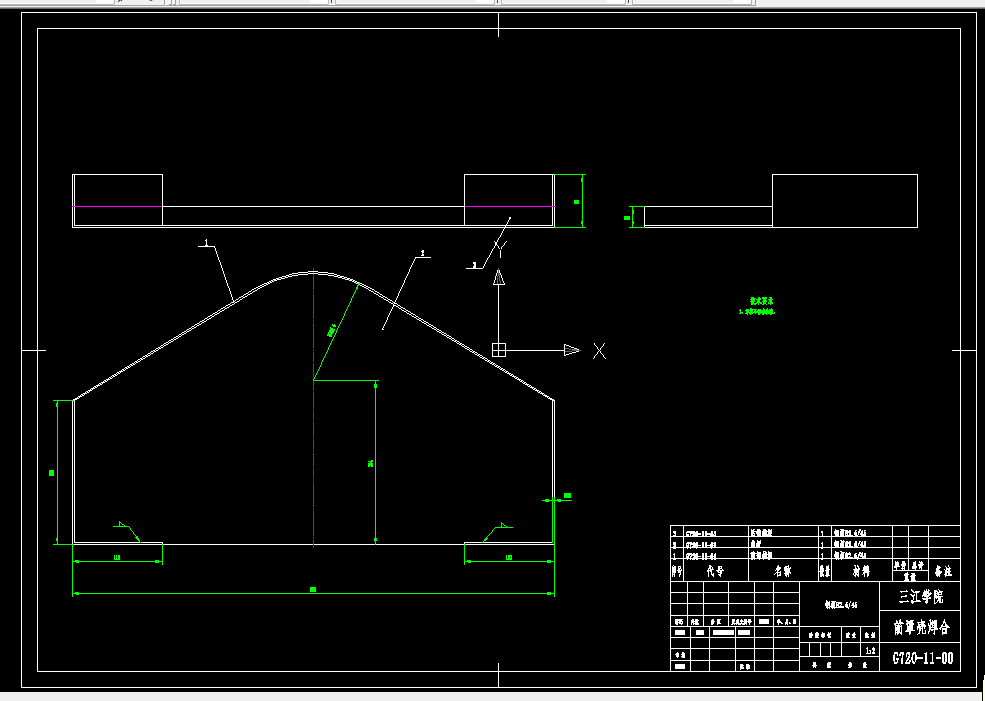

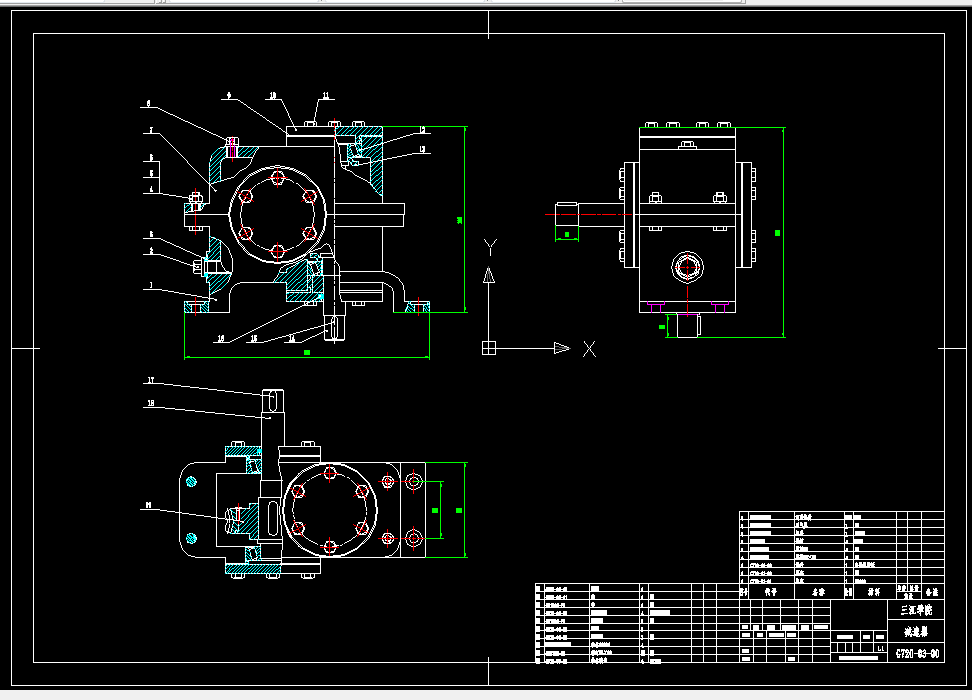

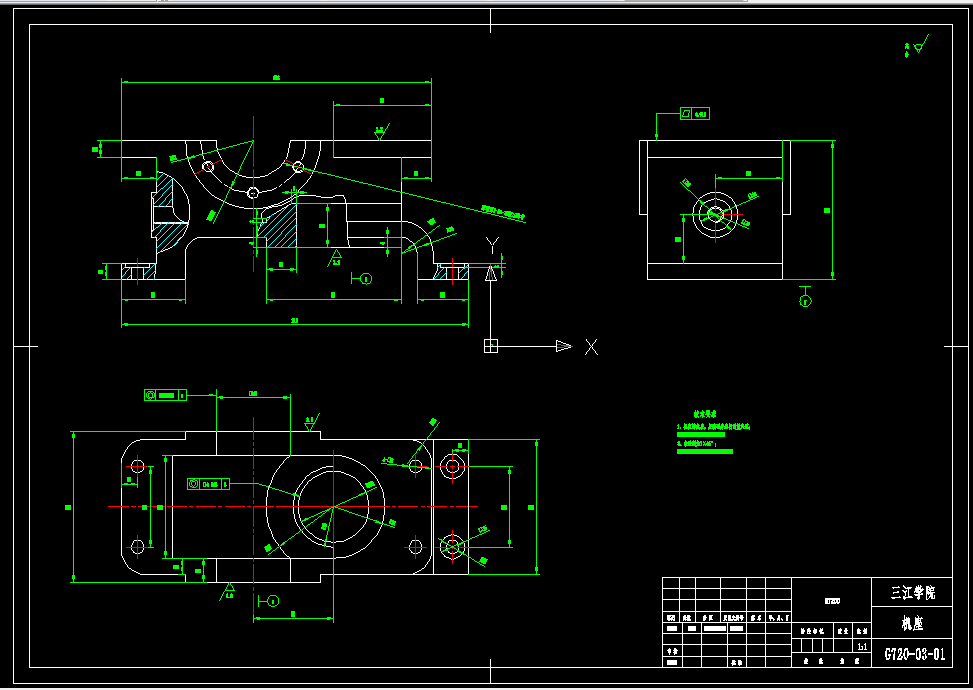

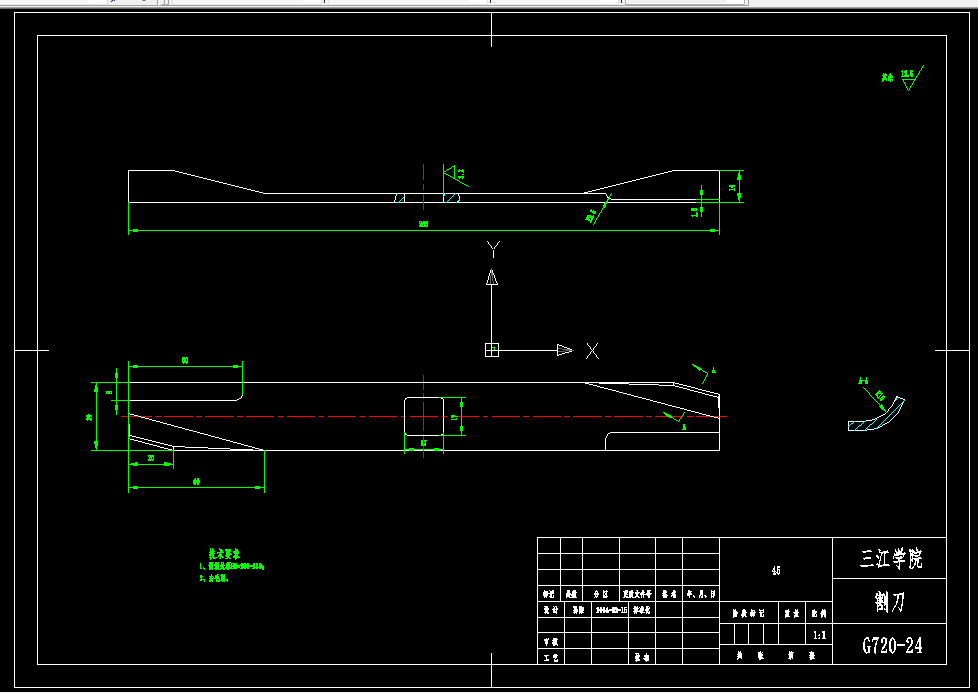

CAD版本图纸,共20张


目  录


第一章 传动部分和罩壳的设计……………………………………1

1.1动力的选择…………………………………………………………………1

1.2动力的分配…………………………………………………………………1

1.3切割装置传动方案设计及切割器的选择…………………………………1

1.4前部传动的设计……………………………………………………………3

1.5后部行走轮驱动方案………………………………………………………3

1.6罩壳及割刀的设计…………………………………………………………4

1.7制动系统设计………………………………………………………………5

1.8草坪割草机的切割装置……………………………………………………6

1.9草坪割草机的结构形式……………………………………………………6

第二章  设计计算……………………………………………………8

2.1带传动的设计及计算………………………………………………………8

2.2减速箱中涡轮、蜗杆的计算………………………………………………11

2.3链轮的计算…………………………………………………………………14

2.4割刀轴承的计算……………………………………………………………16

2.5轴的计算……………………………………………………………………18

第三章  设计说明……………………………………………………23

3.1润滑与密封…………………………………………………………………23

   3.2使用、维修与保养…………………………………………………………23

结束语…………………………………………………………………24

致谢……………………………………………………………………25

参考文献………………………………………………………………26



摘  要


本设计开发了一种手扶自行式割草机,主要用于中、小面积草坪的修剪。本割草机采用一个四冲程汽油机作为动力装置,其额定功率8kw。割草装置釆用旋刀式,有三个刀盘,并且为前置式。刀盘装有两个万向轮。草屑通过排草通道可以向右排出,也可配备软袋集草器收集。割刀的驱动以及行走轮的驱动均釆用张紧轮张紧的方式进行动力的离合。汽油机经过带传动、减速器、链轮传动三级减速后将动力输出至行走轮。行走速度为1.134m/s。本设计结构简单,布局紧凑,操作方便。

关键词:割草机;传动装置;罩壳
