E524-DZD450型真空包装机设计 下载积分：50　资料编号： E524

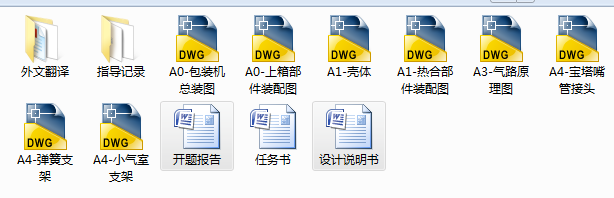

作品包括:

Word版说明书1份，共20页，约10000字

外文翻译一份

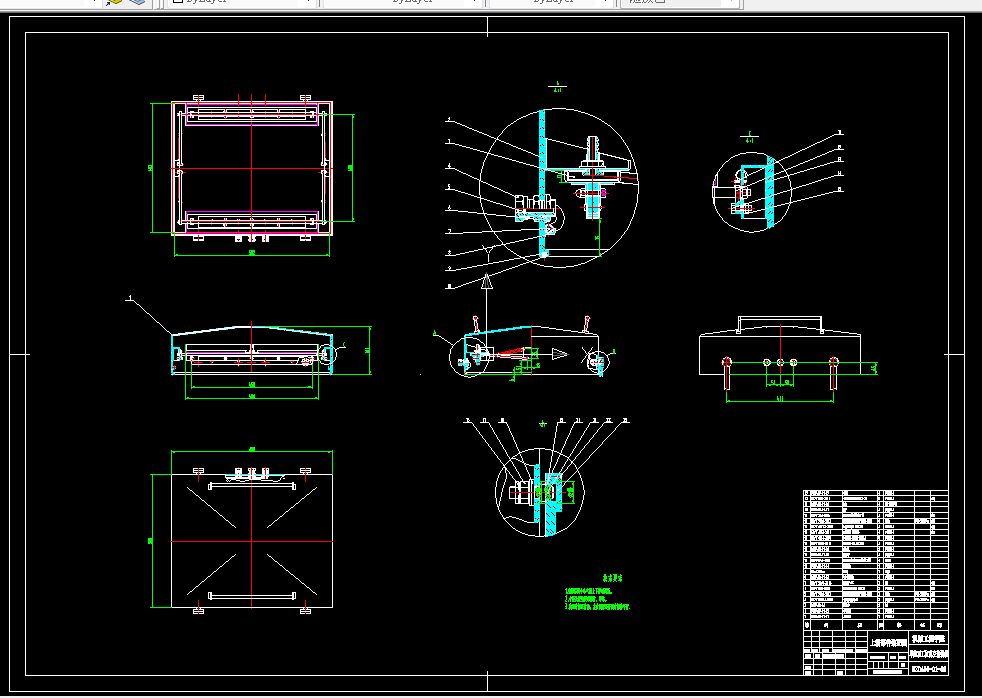

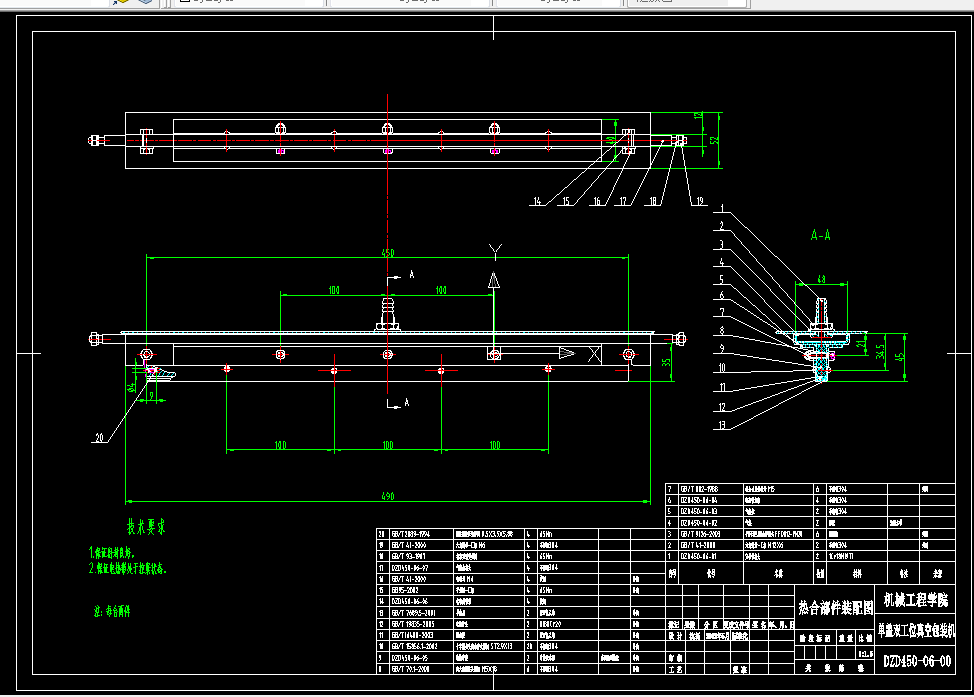

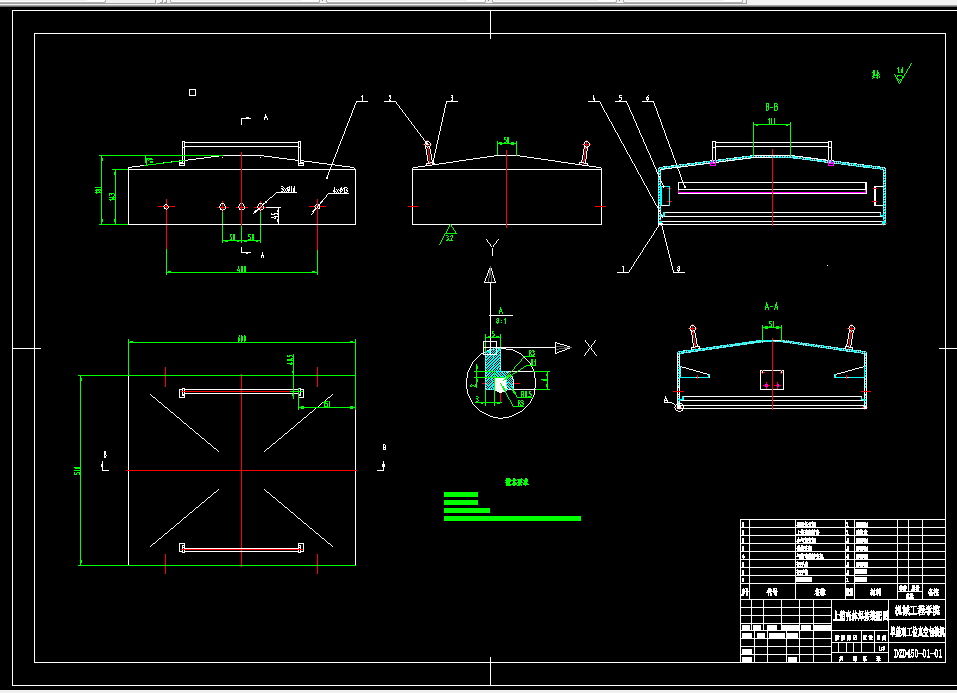

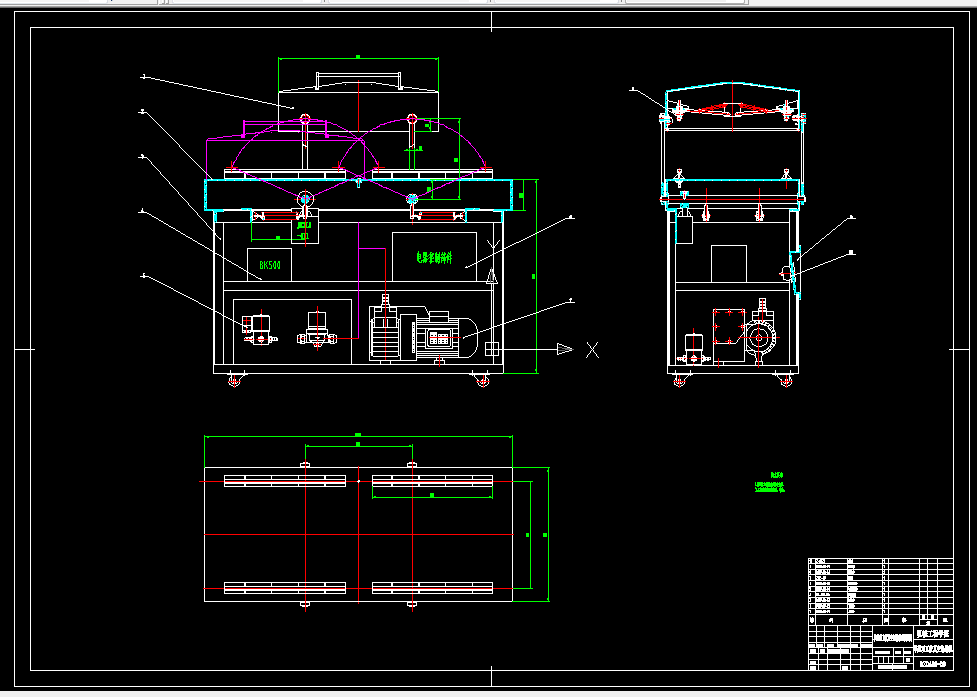

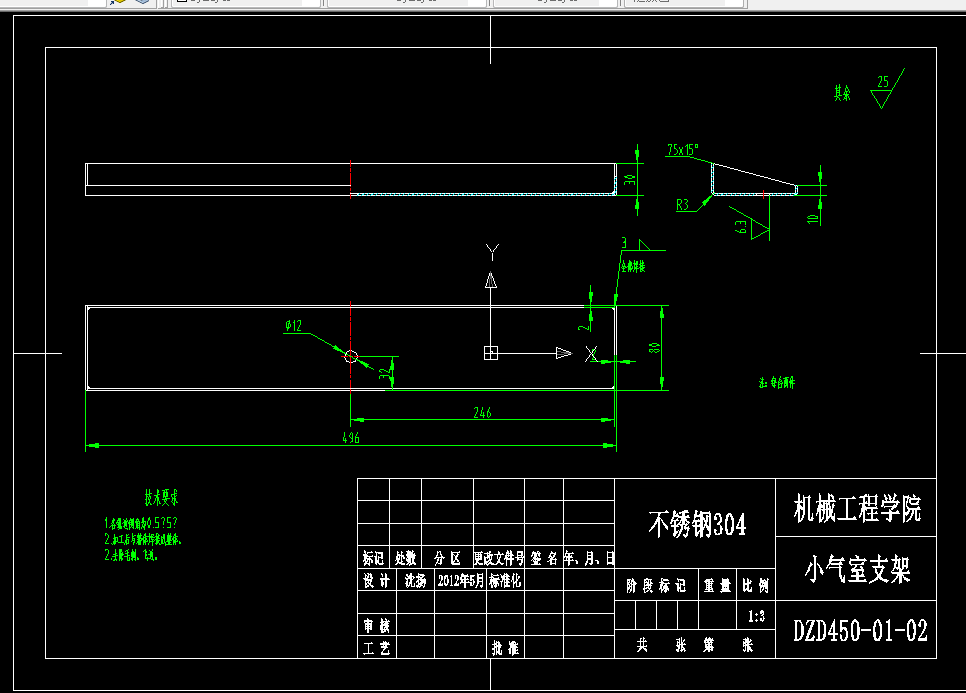

CAD版本图纸，共8张

摘  要

真空包装机是一种被广泛使用的包装机械?真空包装技术可以提高商品的使用价值,防腐?防潮?防锈蚀,减少损耗,节约贮运费用,有利于健康?真空包装技术广泛用于食品?药品?电子仪器?精密仪表?化工产品等行业?随着真空包装技术的发展,真空包装机械技术正逐渐提高和完善?低成本?智能化?高品质是真空包装机械的发展趋势?

本文分析了目前真空包装设备的不足,参考相关的资料,对现有的单盖双工位真空包装机进行了改进设计?主要的改进如下:重新选用了热封变压器,提高了封口质量;对上工作室的密封槽?密封条进行了重新设计,改善了真空室的密封性;对四连杆机构进行重新设计,改善了上真空室运动的平稳性和灵活性?

关键词:真空包装  四连杆机构  热合器

目  录

第一章    引言……………………………………………………l

第二章    总体方案设计…………………………………………2

2.1单盖双室真空包装机的热封原理……………………………………2

2.2单盖双室真空包装机的工艺流程……………………………………2

2.3总体方案的确定………………………………………………………2

  2.3.1热合部件…………………………………………………………2

  2.3.2真空室的下工作室形状…………………………………………3

  2.3.3平衡机构…………………………………………………………3

2.4主要零件的定型………………………………………………………4

  2.4.1四连杆机构及真空室的设计……………………………………5

  2.4.2四连杆机构的工艺说明…………………………………………8

  2.4.3单盖双工位真空包装机的气路设计……………………………9

  2.4.4热合条的参数确定………………………………………………10

  2.4.5热合部件结构的确定……………………………………………11

第三章    设计说明……………………………………………12

3.1润滑和密封……………………………………………………………12

3.2使用?维护和保养………………………………………………………12

    3.2.1使用前注意……………………………………………………12

3.2.2车间环境………………………………………………………12

3.2.3工艺参数的选择与调整………………………………………12

3.2.4其余操作注意事项……………………………………………12

    3.2.5维护……………………………………………………………13

结束语………………………………………………………………14

致谢…………………………………………………………………15

参考文献……………………………………………………………16
