E541-一种新型前置式开沟机的研制 下载积分：50　资料编号： E541

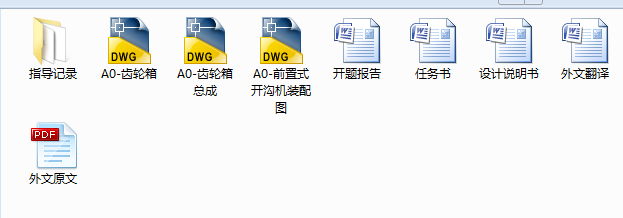

作品包括:

Word版说明书1份，共20页，约8300字

外文翻译一份

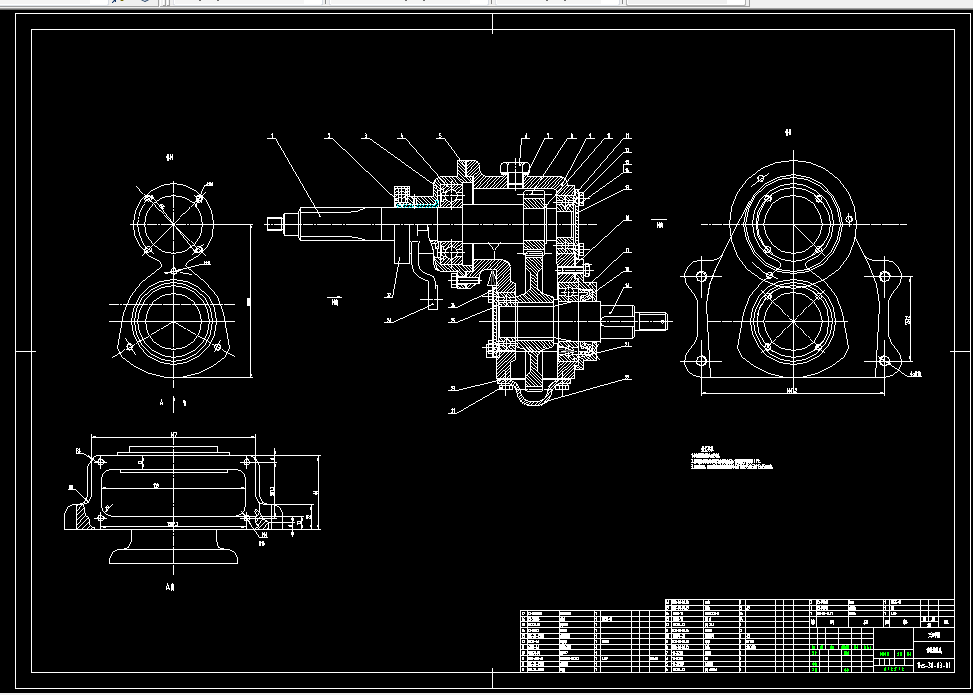

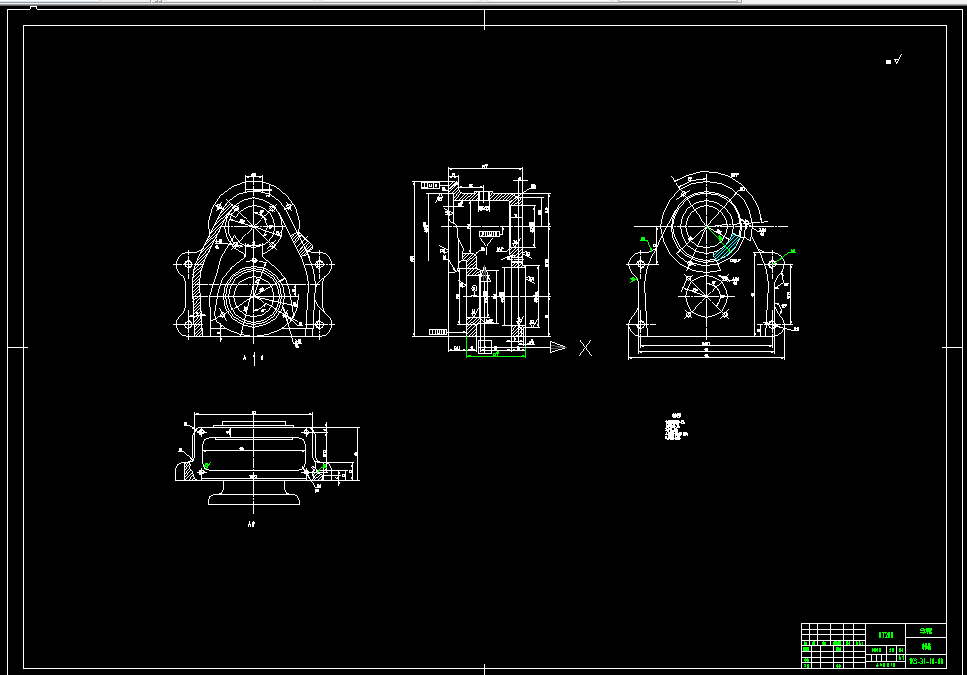

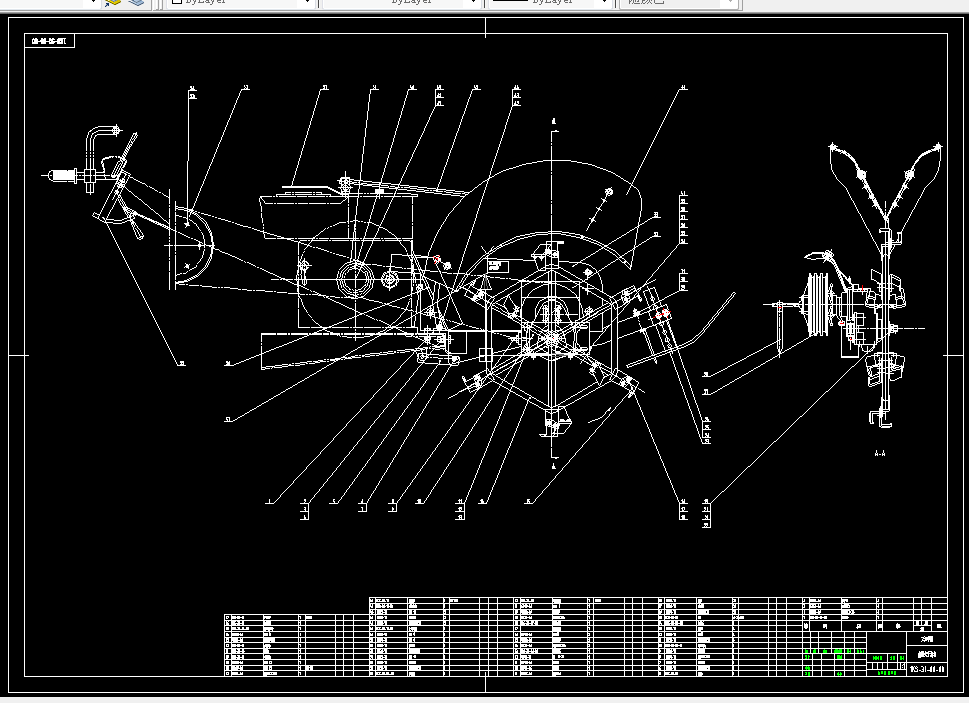

CAD版本图纸，共3张

摘  要

    介绍了一种前置式开沟机的工作原理、主要技术参数、整机结构及生产应用情况，并分析了其特点。上世纪80年代,国内研制出比较有代表性的大型圆盘开沟机、小型圆盘开沟机、链条开沟机、螺旋开沟机及抛土开沟犁等机型,并批量生产。其中,生产使用较多的为前置式小型圆盘开沟机。但是这些开沟机存在功耗大、抛土不匀,在泥泞田地无法使用的问题,为此提出一种小型开沟机刀盘的新设计方案,并进行理论分析。 新型前置式开沟机，属于农业机械技术领域。该机包括用于安装连接在手扶拖拉机的前方机架上的机架臂及机架臂上安装的刀盘、皮带轮、齿轮箱，刀盘中心低于手扶拖拉机的前方机架的高度。安装连接在手扶拖拉机的前方机架上的机架臂是向下倾斜的或者中间呈弯曲状态，使开沟机距手扶拖拉机的距离缩短，降低了前方的重力距；还使刀盘距地高度降低，从而降低了开沟机作业时手扶拖拉机的倾斜角度。本实用新型结构新颖，合理、简单，生产制造容易，特别是降低了劳动强度，提高开沟的直线性和工作效率，有利于延长柴油机的使用寿命，有极大的推广实用价值和广阔的市场前景。

关键词  开沟； 刀盘； 抛土； 分土板； 滑撬

目  录

第一章  引言 1

第二章  技术参数 2

第三章  主要结构及工作原理 3

第四章  与老式开沟机在性能上的对比 4

4.1机架 4

4.2刀盘总成 4

4.2.1  对刀盘的设计要求 4

4.2.2 刀盘直径D影响抛洒效果 5

4.2.3 刀盘直径D影响整机的能量消耗 5

4.2.4 刀盘直径D影响传动机构的形式和尺寸 5

4.2.5 刀片的结构形状 6

4.2.6 刀片的数目及其排列 7

4.2.7刀片的安装角度 及其功耗分析 8

4.3分土板 10

4.4限深机构 10

4.5传动机构 11

第五章  开沟机维修保养与安全操作注意事项 12

结束语 13

致  谢 14

参考文献 15

附录: 16
