E780-上海地铁9号线中春路站-七宝路站区间隧道设计 下载积分：150　资料编号： E780

作品包括:

Word版说明书1份，共92页，约44000字

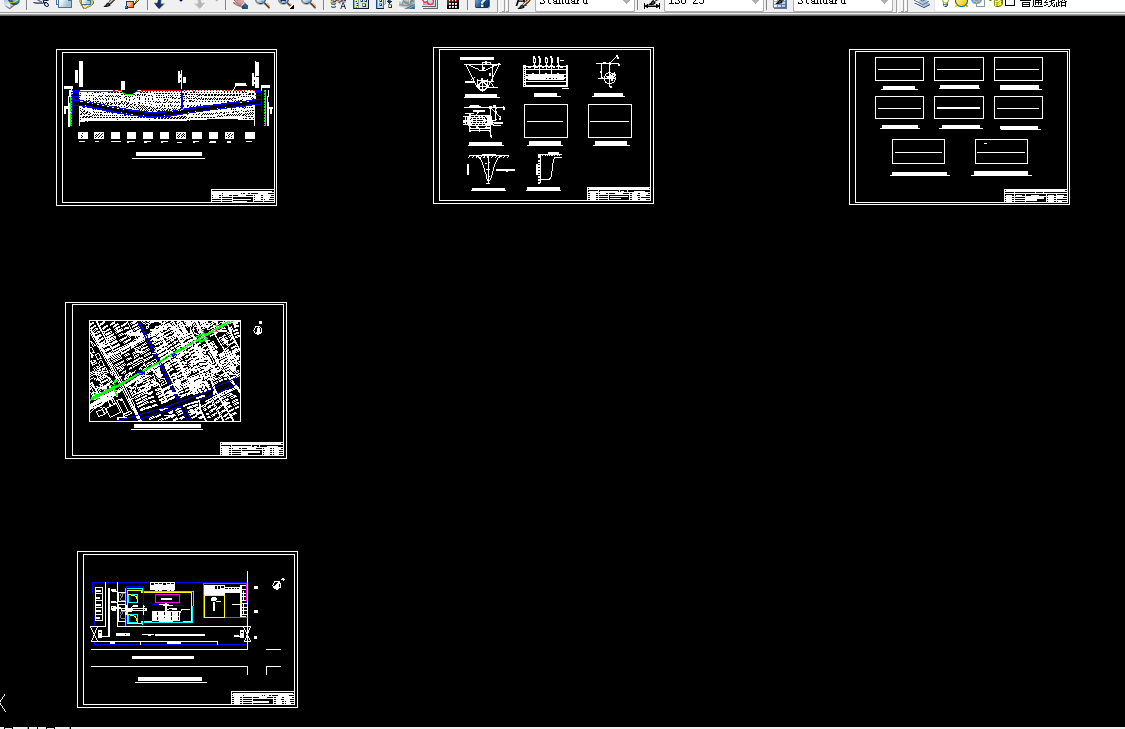

CAD版本图纸，共5张

摘  要

本次城市地下工程的毕业设计涉及到四个方面的内容，第一个方面的内容是中春路站～七宝路站区间隧道的结构设计；第二方面的内容是关于中春路站～七宝路站区间隧道施工所编制的施工组织设计；第三个方面的内容则是根据自己的研究兴趣，编写专题部分的内容；最后一方面的内容是参考了外文文献，并翻译了该文献的内容。

第一方面的内容是结合相关的工程地质资料，进行施工方案的选择，比较不同施工方案的优缺点和适用性，选择盾构法进行施工后，比较不同型式的管片，最后采用平板型管片。确定隧道的埋深及其所穿越的土层等，选择计算埋深最大的截面作为最不利截面位置，利用理论方法计算该隧道截面的内力，通过内力计算的结果进行相应的配筋计算。验算其他条件，接缝张开量、千斤顶局部承压验算、抗震验算、抗浮能力等。

第二方面的内容是根据隧道周围的环境状况，如周围建筑物、地下管线等的分布情况，

对施工前进行有关的准备工作，现场平面布置，隧道开挖与衬砌结构施工等进行设计，并编制了工程施工时间计划表，编写了相应的关于施工质量、施工安全性、施工中的环保等技术措施。

第三方面的内容是专题部分，该部分主要是研究盾构机在隧道中施工扰动所引起的地层沉降规律分析，通过阅读相关文献，总结文献中对该规律的研究内容和研究方法。结合工程实例，利用文献中的理论公式、经验公式等计算地层沉降量，并利用数值分析软件FLAC3D，编写命令流、建立模型，分析地层沉降的影响规律。结合三种方法所得出的沉降规律进行比较，得出有关结论。

在第四部分是外文翻译部分中，所翻译的外文的主要内容是研究曼谷地铁土压平衡盾构隧道施工对地层沉降及周围建筑物影响规律研究。

关键词：盾构； 结构计算； 施工组织； 地层沉降

目  录

第一部分  上海地铁9号线中春路站～七宝路站区间隧道结构设计

1 工程概况 1

2 设计依据 2

2.1 中春路站～七宝路站区间隧道工程地质情况 2

2.2 气候条件 3

2.3 中春路站～七宝路路区间沿线建（构）筑物、地下管线及障碍物情况 3

2.4 路面交通状况 3

3 区间隧道施工方案及衬砌选型设计 4

3.1 区间隧道施工可选方案 4

3.2 施工方法选择 5

3.3 衬砌方案选择 6

4 隧道计算 7

4.1 计算原则及采用规范 7

4.2 计算断面的选择及计算 8

4.3 配筋计算 14

4.4 接缝张开量计算 17

4.5 千斤顶作用下局部承压计算 17

4.6 抗震验算 18

4.7 抗浮验算 18

5 隧道主要技术经济指标 19

5.1 开挖土方量 19

5.2 管片及配件用量 19

5.3 钢筋用量 19

5.4 人工费用 20

第二部分  上海地铁9号线中春路站～七宝路站区间隧道施工组织设计

1 工程概况 21

2 隧道施工准备 21

2.1 技术准备 21

2.2 施工现场准备 21

2.3 施工物资的准备 23

2.4 劳动力准备 23

2.5 质量工作准备 23

3 施工现场总平面布置 24

3.1 施工总平面布置原则 24

3.2 施工现场区域划分 24

4 界定关键过程 24

4.1 施工测量控制要点 24

4.2 管片拼装控制要点 24

4.3 衬砌防水控制要点 25

4.4 地表沉降控制要点 25

4.5 关键过程控制人员落实 25

5 施工方案及主要施工工序 26

5.1 方案选择 26

5.2 盾构掘进的施工准备 28

5.3 出洞方案 29

5.4 盾构进洞方案 30

5.5 管片拼装 31

5.6 同步注浆及壁后补压浆 31

5.7 纠偏 31

5.8 洞门施工 32

5.9 隧道内运输和施工设施 32

5.10 弃土处理 32

6 施工主要技术措施 33

6.1 砂性土层施工技术措施 33

6.2 穿越地下管线的保护措施 33

6.3 邻近施工和既有建筑物的保护措施 33

6.4 紧急预案措施 34

7 施工进度计划 34

8 质量、安全和环境保护措施管理 37

8.1 工程质量标准 37

8.2 质量管理网络图 38

8.3 工程质量保证体系 38

8.4 隧道衬砌质量控制 38

8.5 隧道轴线控制 39

8.6 管片拼装质量控制 39

8.7 地表沉降控制 39

8.8 测量控制 39

8.9安全施工控制 39

8.10 管线和周围建筑物的保护措施 40

8.11 防汛、防台风施工措施 40

8.12 消防安全措施 40

第三部分  地铁隧道盾构施工扰动引起地层沉降规律研究

1 引言 41

2 国内外研究现状 41

2.1 经验公式法 41

2.2 现场实测法 42

2.3 室内模拟试验 42

2.4 理论公式法 44

2.5 数值模拟法 46

3 实例分析 47

3.1 工程概况 48

3.2 沉降计算 48

3.3 公式计算结果分析 54

4 数值模拟计算 54

4.1 模型建立 54

4.2 数值模拟结果 55

4.3 数值模拟结果分析 58

5 结论 59

附录 60

参考文献 65

翻译原文 65

外文翻译 79

致谢 93
