E789-上海地铁12号线隆昌路站-内江路站区间隧道结构与施工组织设计 下载积分：150　资料编号： E789

作品包括:

Word版说明书1份，共111页，约58000字

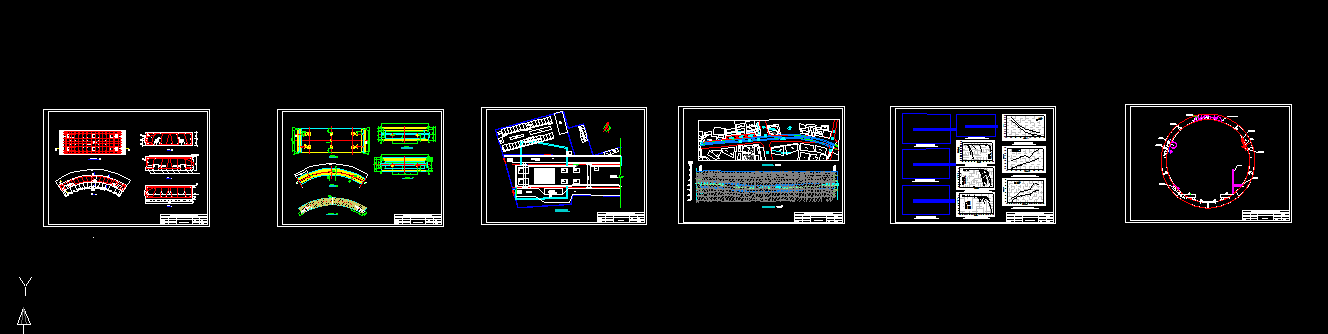

CAD版本图纸，共6张

摘  要

本毕业设计主要包括三个部分:

第一部分是上海地铁12号线隆昌路站～内江路站区间隧道结构设计。根据区间隧道地层的水文地质条件及隧道沿线周边环境，确定采用盾构法进行施工，衬砌结构采用单层钢筋混凝土管片错缝拼装。本章节设计计算了衬砌结构的尺寸和配筋，验算了接缝张开量和抗浮，并计算了主要的技术指标。

第二部分是上海地铁12号线隆昌路站～内江路站区间隧道施工组织设计。根据工程的水文地质条件和周边环境，确定具体施工方案和管理方案。施工前做好施工场地布置和前期准备工作，设计好关键工序的具体施工方案和控制措施，编制工程进度控制计划及工程质量、安全和环境的控制措施。

第三部分是专题部分，主要研究边坡参数对岩质边坡稳定性的影响。在阅读文献的基础上，综述岩质边坡的研究成果，简述ABAQUS软件和强度折减法的基本原理，并采用该软件和强度折减法建模计算岩质边坡的安全系数，研究分析坡角、内摩擦角、粘聚力对岩坡稳定性的影响。

关键词：隧道；管片；施工组织；岩质边坡；稳定性

目  录

第一部分 隆昌路站～内江路站区间隧道结构设计

1. 工程概况 1

1.1. 工程位置 1

1.2. 工程规模 1

2. 设计依据 2

2.1. 自然条件 2

2.1.1. 工程水文地质 2

2.1.2. 气象 3

2.2. 沿线建（构）筑物、地下管线及障碍物 4

3. 隧道施工方案与衬砌选型设计 4

3.1. 隧道施工方法比选 4

3.2. 衬砌选型设计 6

3.2.1. 衬砌断面选择和结构形式 6

3.2.2. 衬砌管片类型 6

3.2.3. 管片参数 7

3.2.4. 管片拼装和连接 7

4. 隧道计算 8

4.1. 计算原则及采用规范 8

4.2. 计算断面的选择及衬砌内力计算 8

4.2.1. 工况断面选择 8

4.2.2. 最不利断面覆土概况及隧道衬砌受力分析 10

4.2.3. 最不利截面内力计算 10

4.3. 管片配筋计算 16

4.4. 接缝计算 18

4.5. 局部承压计算 20

4.5.1. 千斤顶作用下局部承压 20

4.5.2. 螺栓作用处管片局部抗压验算 20

4.5.3. 预埋件设计 21

4.6. 抗浮验算 21

5. 隧道主要技术经济指标 22

5.1. 开挖土方量 22

5.2. 管片用量 22

第二部分 隆昌路站～内江路站区间隧道施工组织设计

1. 工程概况 24

1.1. 编制原则及依据 24

1.2. 工程概述 24

1.3. 工程水文地质 24

1.4. 工程环境 25

1.4.1. 沿线建筑 25

1.4.2. 地下管线 26

1.5. 工程难点 26

1.5.1. 隧道沿线穿越众多房屋 26

1.5.2. 进出洞施工地基冻结加固 26

2. 隧道施工准备 27

2.1. 技术准备 27

2.2. 施工现场准备 27

2.2.1. 环境调查 27

2.2.2. 三通一平 27

2.2.3. 监测控制准备 28

2.2.4. 临时设施搭建 28

2.3. 施工物资的准备 28

2.3.1. 主要施工设备 28

2.3.2. 管片准备计划 29

2.4. 劳动力准备 29

2.4.1. 隧道施工大临设施阶段 29

2.4.2. 推进施工及其他工序班组人员 29

3. 施工现场总平面布置 29

3.1. 施工场地布置原则 29

3.2. 施工场地布置 30

3.2.1. 生活办公区布置 30

3.2.2. 生产设施场地布置 30

3.3. 施工场地平面布置图 30

4. 界定关键过程 31

4.1. 施工测量控制要点 31

4.2. 管片拼装控制要点 31

4.3. 衬砌防水控制要点 32

4.4. 地表沉降控制要点 32

4.5. 关键过程控制人员落实 33

5. 施工方案及主要施工工序 33

5.1. 盾构施工方案比选 33

5.1.1. 土压平衡盾构原理 33

5.1.2. 泥水平衡盾构的原理 33

5.1.3. 泥水平衡盾构和土压平衡盾构比较 33

5.1.4. 盾构方案确定 34

5.2. 盾构施工准备 34

5.2.1. 技术交底和岗前培训 34

5.2.2. 地面准备 34

5.2.3. 井下准备 34

5.2.4. 盾构机调试 35

5.2.5. 盾构出洞地基加固 35

5.3. 出洞方案 35

5.3.1. 出洞施工流程结构图 35

5.3.2. 洞口槽壁砼凿除 35

5.3.3. 出洞掘进 36

5.4. 盾构100M试推 36

5.5. 正常段盾构施工 37

5.5.1. 盾构推进主要施工参数控制 37

5.5.2. 盾构推进的轴线控制 37

5.5.3. 同步注浆及二次补压浆 37

5.5.4. 隧道断面的布置 38

5.5.5. 材料运输和弃土运输 38

5.5.6. 隧道通风 38

5.5.7. 有害气体检测 38

5.6. 进洞方案 39

5.6.1. 盾构进洞地基加固 39

5.6.2. 盾构接收井准备 39

5.6.3. 盾构姿态的复核测量 39

5.6.4. 盾构进洞 39

5.7. 洞门施工 39

5.7.1. 洞门施工主要工艺 39

5.7.2. 施工流程 40

5.8. 盾构转场、吊运 40

5.9. 大型临时设施退场 40

6. 施工主要技术措施 40

6.1. 冻结法出洞施工技术措施 40

6.2. 穿越地下管线的保护措施 40

6.3. 建筑物的保护措施 41

6.4. 减少地面变形控制措施 41

7. 施工进度计划 41

7.1. 工程施工总体进度计划 41

7.2. 工程总进度计划横道图 41

8. 工程组织机构与管理结构 42

9. 质量管理和保证措施 43

9.1. 质量方针 43

9.2. 质量目标 43

9.3. 质量检验标准 43

9.3.1. 质量规范标准 43

9.3.2. 具体的标准 43

9.4. 质量保证体系 43

9.4.1. 质量保证体系 43

9.4.2. 质量管理计划 44

9.4.3. 质量监督与检查 44

9.5. 质量控制措施 44

10. 安全、文明施工管理 44

10.1. 安全管理体系 45

10.1.1. 安全管理方针 45

10.1.2. 安全管理目标 45

10.1.3. 安全管理机构 45

10.1.4. 安全控制措施 45

10.2. 文明施工 45

10.2.1. 创建目标 45

10.2.2. 文明施工指导措施 45

10.2.3. 防汛防台措施 46

10.3. 消防治全措施 46

10.3.1. 治安 46

10.3.2. 消防 46

11. 环境保护措施管理 47

11.1. 环境保护管理标准 47

11.2. 环境保护方针 47

11.3. 环境保护措施 47

11.3.1. 噪音控制 47

11.3.2. 扬尘控制 47

11.3.3. 废水及废弃物处置 47

第三部分 边坡参数对岩质边坡稳定性的影响

1. 绪论 49

1.1. 岩质边坡稳定性研究的意义 49

1.2. 岩质边坡稳定性研究历程[2][9] 49

1.3. 岩质边坡稳定性研究现状 50

1.4. 岩质边坡破坏模式 53

1.5. 本文的研究内容 53

2. 岩质边坡有限元数值分析方法 54

2.1. 有限元软件ABAQUS简介[25] 54

2.2. 本构模型[3][5][9][10][12] 54

2.3. 边坡强度折减法 55

2.3.1. 基本原理 55

2.3.2. 失稳判断标准 55

2.3.3. 强度折减法的优缺点 55

2.4. 岩质边坡稳定性影响参数 56

2.5. ABAQUS建模分析步骤 56

2.6. 本章小结 56

3. 边坡参数对边坡稳定性影响有限元分析 56

3.1. 计算模型选取 56

3.2. 倾角对岩质边坡稳定性的影响[26] 57

3.2.1. 建立模型 57

3.2.2. 坡脚点的水平位移分析 58

3.2.3. 坡顶点的水平位移分析 58

3.2.4. 边坡的安全系数分析 59

3.2.5. 坡角对岩质边坡稳定性的影响 60

3.3. 内摩擦角对岩质边坡稳定性的影响 60

3.3.1. 建立模型 60

3.3.2. 坡脚点水平位移分析 60

3.3.3. 坡顶点水平位移分析 61

3.3.4. 安全系数分析 62

3.3.5. 内摩擦角对岩坡稳定性的影响 62

3.4. 粘聚力对岩质边坡稳定性影响 62

3.4.1. 建立模型 62

3.4.2. 坡脚点和坡顶点水平位移分析 63

3.4.3. 滑坡面分析 64

3.4.4. 安全系数分析 64

3.4.5. 粘聚力对岩坡稳定性的影响 65

3.5. 本章小结 65

4. 结论 65

参考文献 67

翻译部分

翻译原文 69

翻译 79

致  谢 86

附 表 一 87

附 表 二 88
