E810-天津地铁水上西路站基坑设计与施工 下载积分：150　资料编号： E810

作品包括:

Word版说明书1份，共97页，约54000字

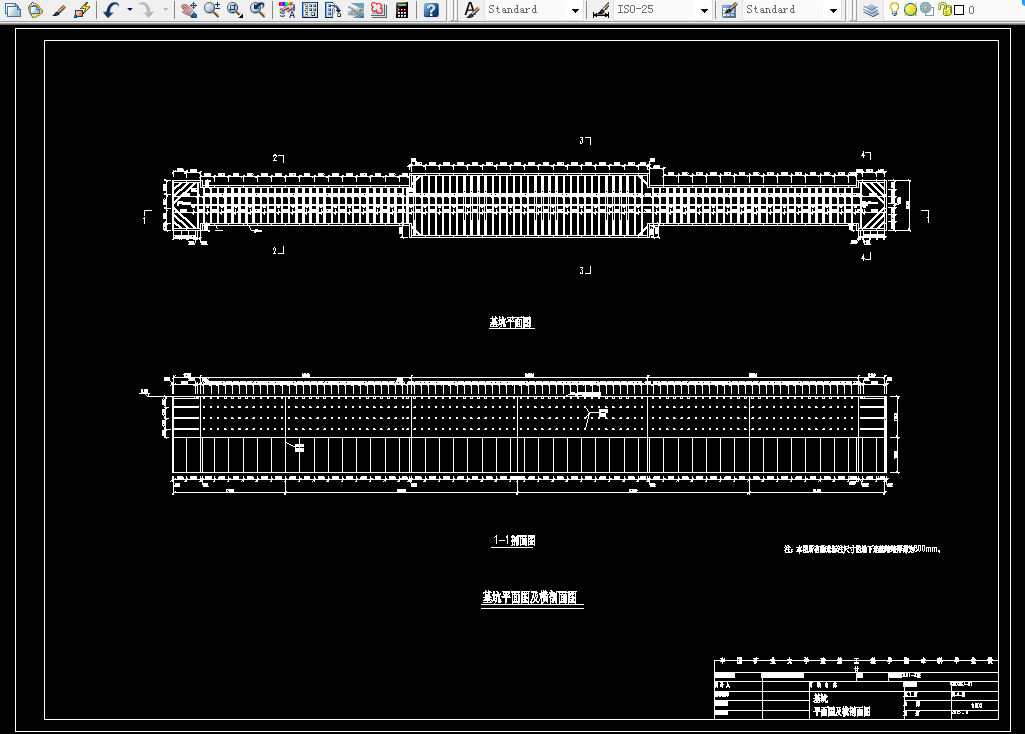

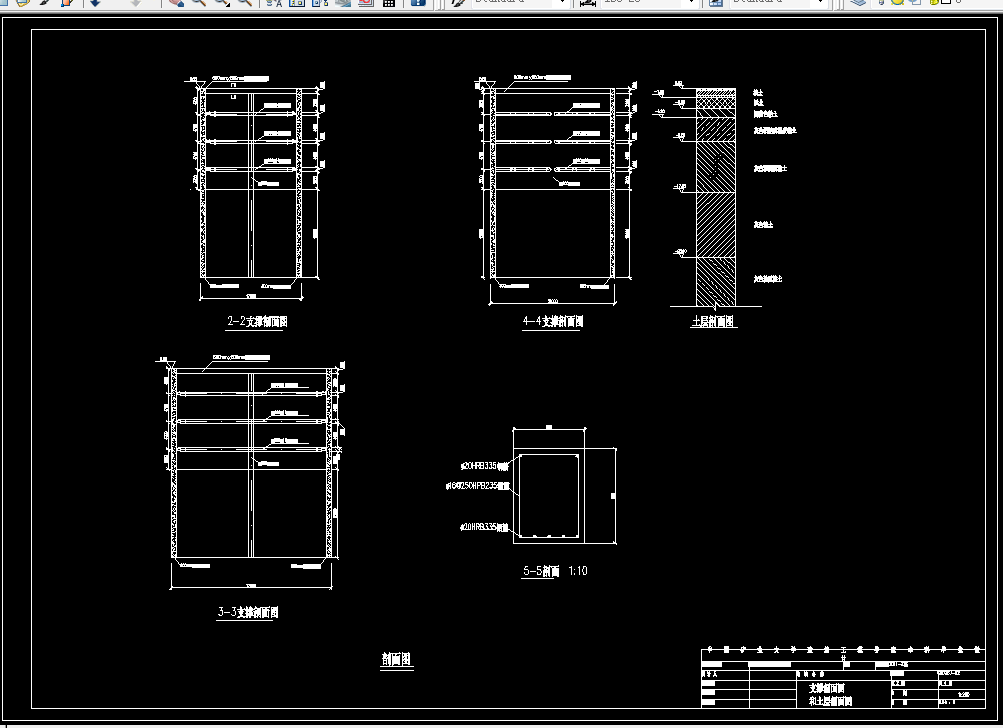

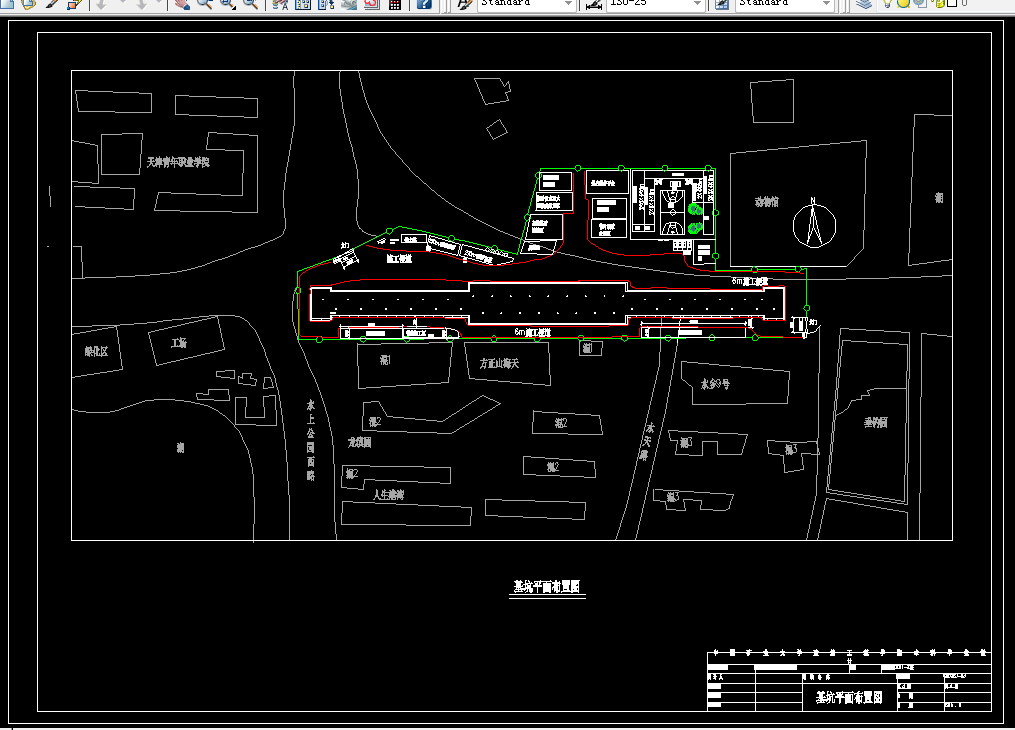

CAD版本图纸，共3张

摘  要

本毕业设计主要包括三个部分，第一部分是天津地铁6号线水上西路站基坑结构设计；第二部分是天津地铁6号线水上西路站的基坑施工组织设计；第三部分是专题部分——盾构地中对接冻结加固技术研究。

在第一部分基坑设计中，基坑工程总长302米，其中标准段长100米、宽27米，端头井段宽21米，基坑开挖深度为17米，根据水文地质资料和周围环境，采用明挖法施工。围护结构采用地下连续墙形式，支撑采用钢支撑和钢筋混凝土支撑混合支撑，并对围护结构的地基承载力、抗隆起、抗渗、抗倾覆和内力变形等进行了验算，完成了地下连续墙的配筋计算。

第二部分基坑施工组织设计是根据第一部分确定的设计资料，编制了施工的准备工作、施工方案、施工总平面布置、地下连续墙施工和基坑开挖等内容，并编写了施工进度控制方案和质量安全生产方案等控制措施。

第三部分是专题部分，主要介绍了盾构地中对接冻结加固技术，对冻结法在地中对接施工时的难点进行了分析，研究总结了施工过程中的注意事项，并结合工程实例对地中对接冻结施工的设计过程进行了简述，得到结果验证了该工法的可靠性。

关键词：基坑；施工方案；施工组织；冻结法；地中对接
