E832-上海地铁一号副线延长中路-交通路站区间隧道设计与施工 下载积分：150　资料编号： E832

作品包括:

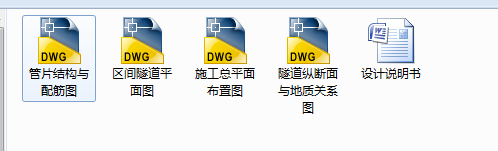

Word版说明书1份，共78页，约44000字

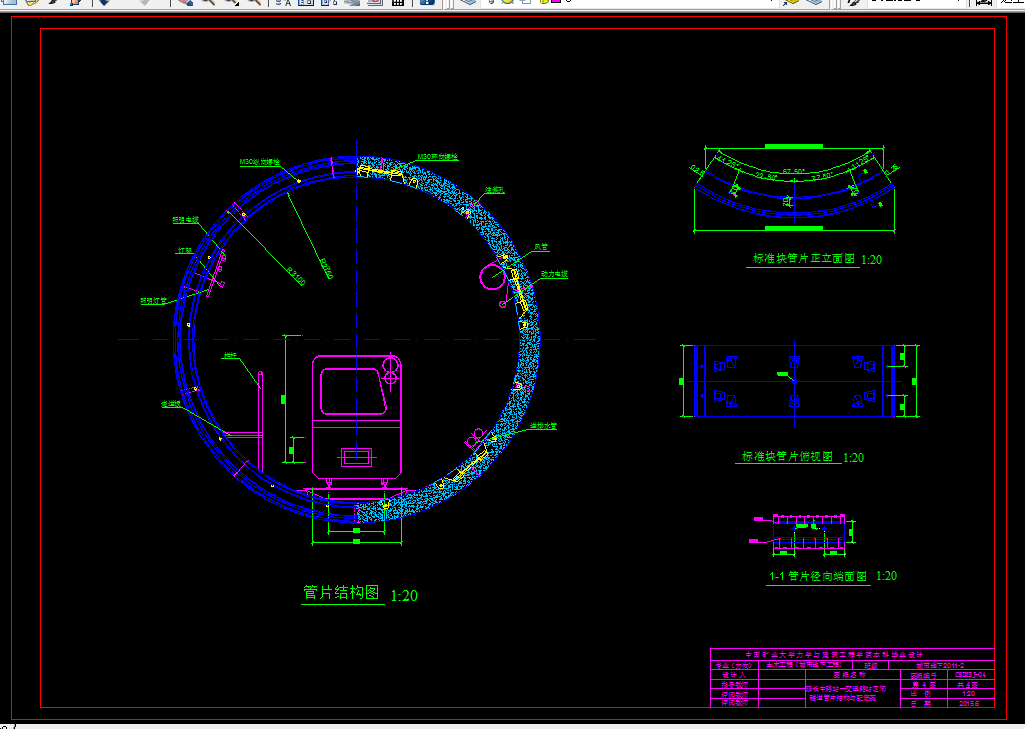

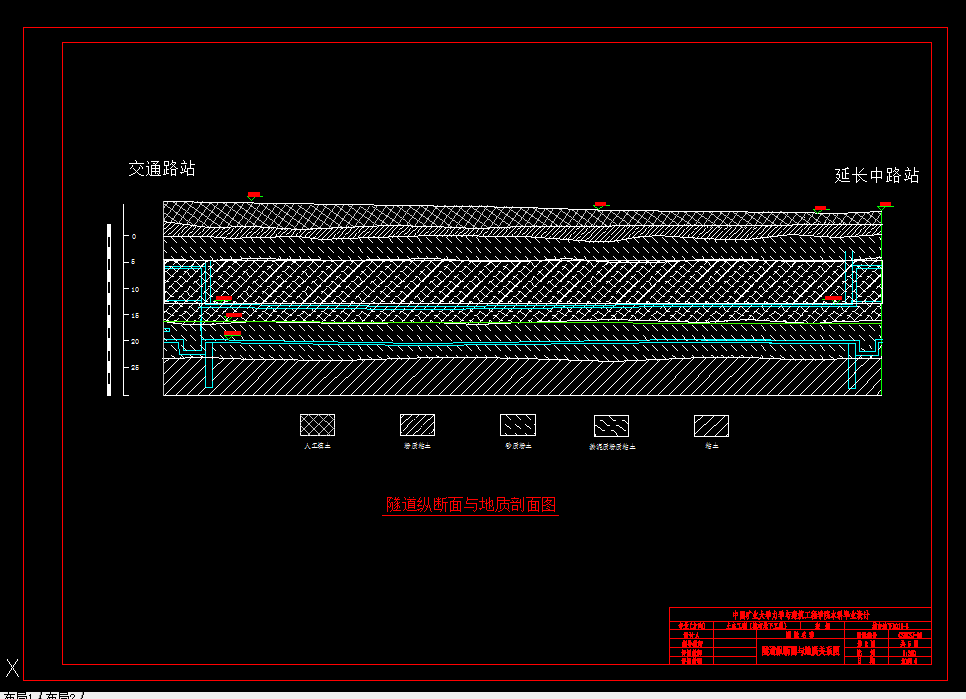

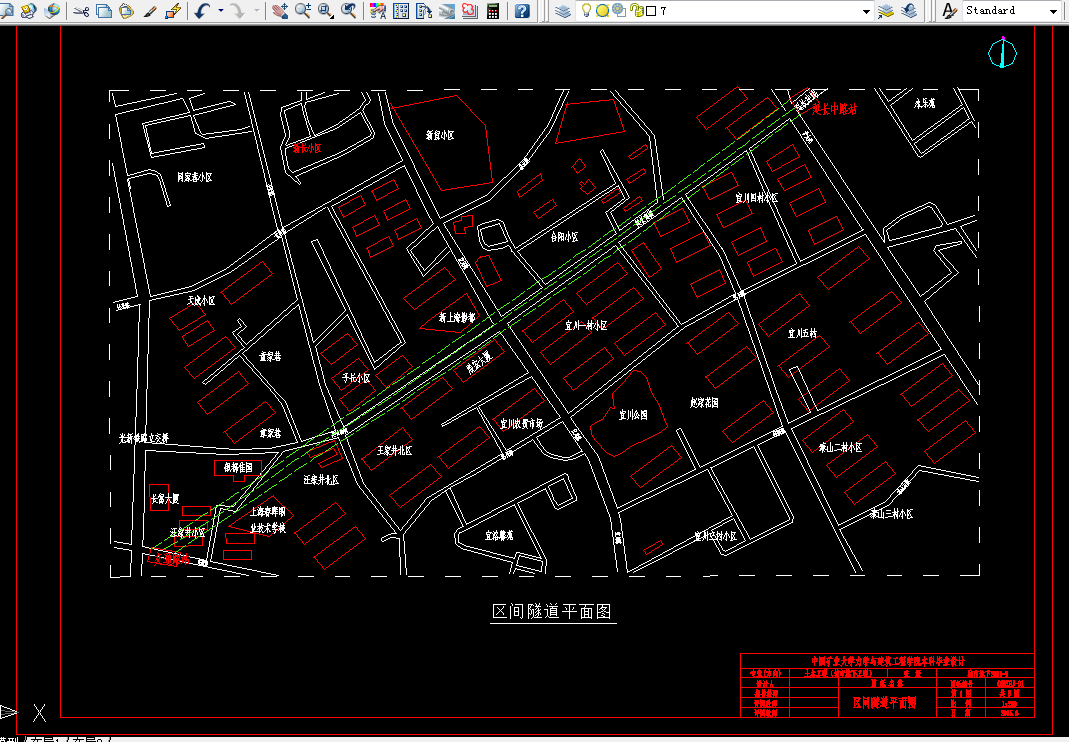

CAD版本图纸，共4张

摘  要

本毕业设计主要包括三个部分，第一部分是延长中路站~交通路站区间隧道结构设计；第二部分是延长中路站~交通路站区间隧道施工组织设计；第三部分是专题部分，考虑土岩接触的隧道围岩变形特征研究。

在第一部分区间隧道结构设计中，根据隧道穿越地层的工程地质、水文地质条件和周边环境情况，通过施工方案的比选，确定盾构法施工，隧道衬砌结构平板型钢筋混泥土管片，并对其进行相应的强度和抗浮验算。

第二部分是区间隧道施工组织设计，根据隧道施工方法和隧道周边的环境情况，对施工前准备工作，施工场地布置，隧道开挖与衬砌结构施工等进行设计，并编制了工程进度计划，编写了相应的质量、安全、环境保护等措施。

第三部分是专题部分，内容是考虑土岩接触的隧道围岩变形特征。通过对土岩接触面的特点进行分析，研究土岩接触带施工的合理的施工方案和支护类型。

关键词：盾构； 施工方案；衬砌；土岩接触

目  录

第一部分  上海地铁延长中路站～交通路站区间隧道结构设计

1 工程概况 1

1.1 工程位置 1

1.2 工程规模 1

2 设计依据……… 1

2.1 工程地质与水文地质概况 1

2.2 周边环境概况 3

3 隧道施工方案与衬砌选型设计 4

3.1 隧道施工方案 4

3.2 衬砌选型 5

3.3管片初步设计 6

4 隧道计算 6

4.1 计算原则及采用规范 6

4.2 断面的选择及内力计算 7

4.3 断面设计 12

4.4 千斤顶作用下局部承压计算 17

4.5 抗浮验算 18

5 隧道主要技术经济指标 19

5.1 开挖土方量 19

5.2 管片用量 19

5.3 钢筋用量 19

5.4 人工费用 19

第二部分  上海地铁延长中路站～交通路站区间隧道施工组织设计

1. 工程概况 21

2 隧道施工准备 21

2.1 技术准备 21

2.2 施工现场准备 22

2.3 施工物资的准备 22

2.4 劳动力准备 23

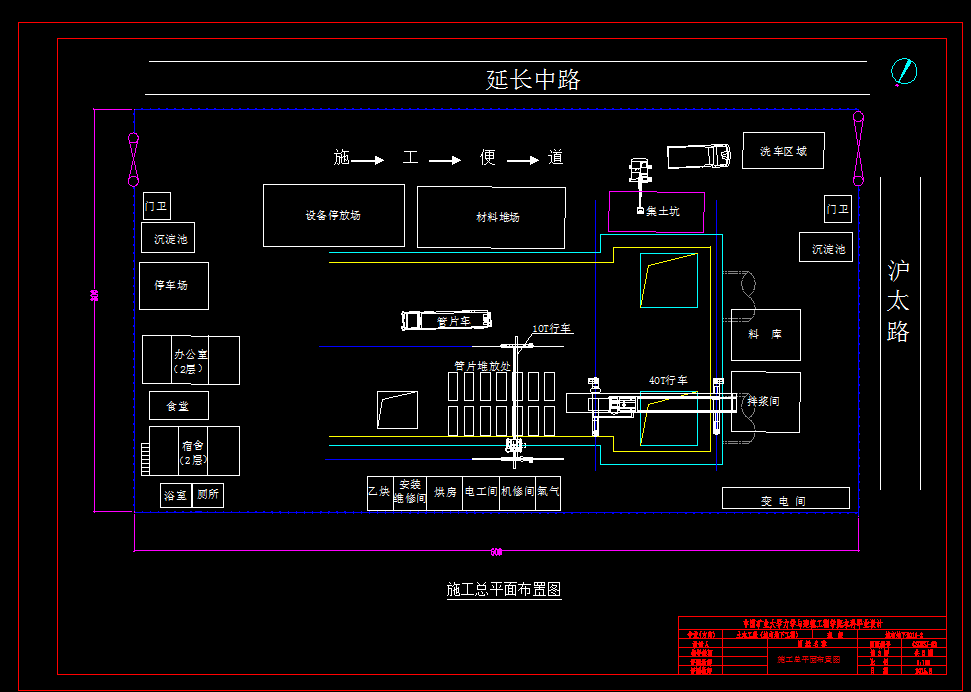

3 施工现场总平面布置 24

3.1 施工总平面布置原则 24

3.2 施工平面总体布置 25

4 施工控制要点 25

4.1 施工测量控制要点 25

4.2 管片拼装控制要点 26

4.3 衬砌防水控制要点 26

4.4 地表沉降控制要点 26

5 施工方案及主要施工工序 26

5.1 施工方案的确定 26

5.2 盾构掘进的施工准备 28

5.3 进洞方案 28

5.4 出洞方案 29

5.5 掘进施工参数 30

5.6 管片拼装 30

5.7 同步注浆及壁后补压浆 31

5.8 纠偏 32

5.9 洞门施工 32

5.10隧道内运输 32

5.11 弃土处理 33

6 施工主要技术措施 33

6.1 砂性土层施工技术措施 33

6.2 穿越地下管线的保护措施 34

6.3 邻近施工和既有建筑物的保护措施 35

6.4 减少地面变形控制措施 35

6.5 紧急预案措施 35

7 施工进度计划 36

8 质量、安全和环境保护措施管理 38

8.1 质量管理 38

8.2 施工质量控制 38

8.3 安全生产施工控制 40

8.4 文明施工措施 40

8.5 防汛、防台风施工措施 41

8.6 消防安全措施 41

第三部分 考虑土岩接触的隧道围岩变形特征研究

1 问题的提出 43

2 文献综述 44

2.1 理论方面的研究 44

2.2 数值模拟研究 48

2.3 试验方面的研究 51

3 总结和展望 54

参考文献： 55

翻译部分 57

致谢 65
