E843-上海地铁1号线副线宝安公路站基坑围护结构与施工组织设计 下载积分：150　资料编号： E843

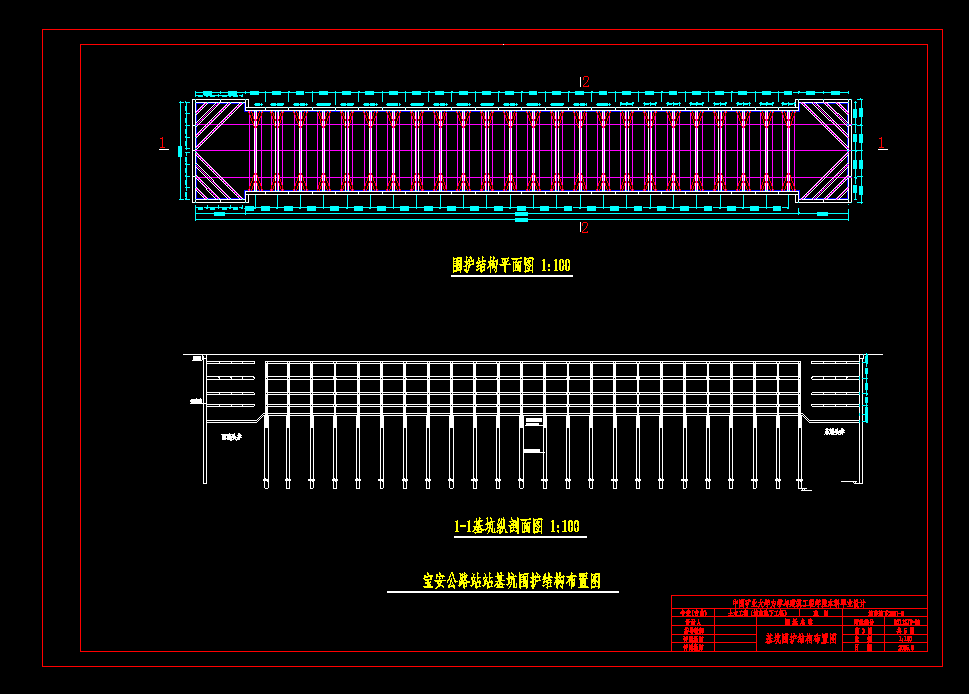

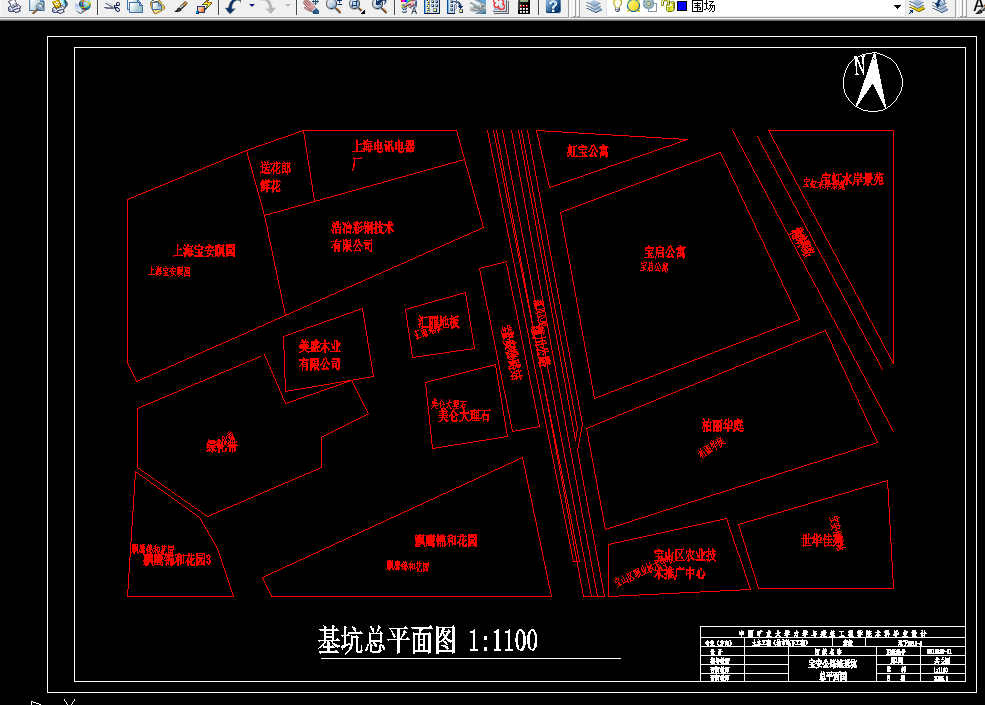

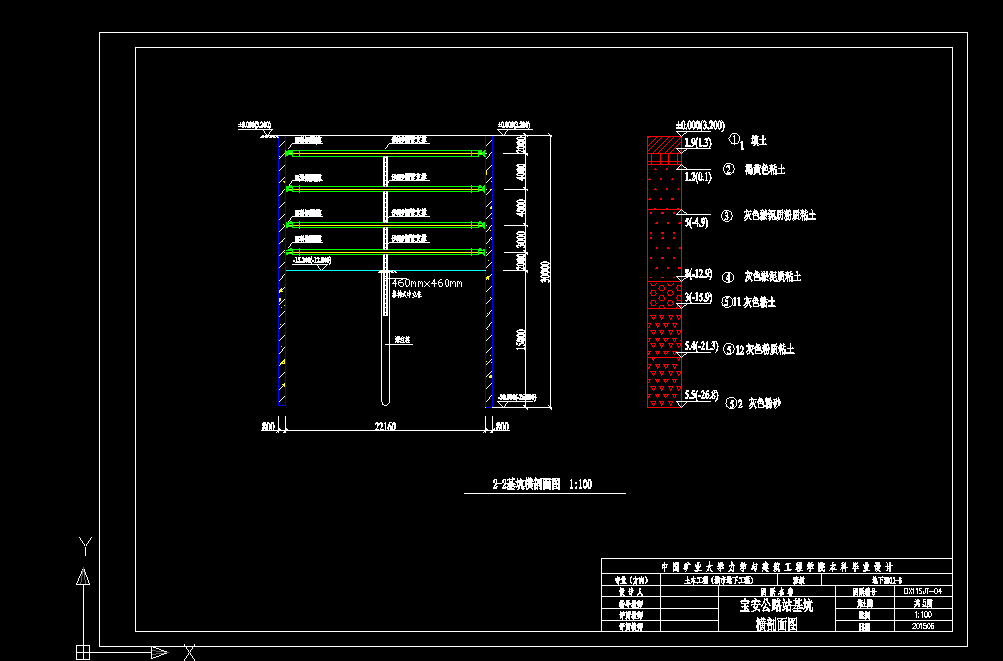

作品包括:

Word版说明书1份，共96页，约40000字

CAD版本图纸，共4张

摘  要

本毕业设计主要包括三个部分，第一部分是上海地铁1号线副线宝安公路站基坑围护结构设计；第二部分是上海地铁1号线副线宝安公路站基坑施工组织设计；第三部分是专题部分，条形颗粒材料光弹实验的初步研究。

在第一部分基坑围护结构设计中，根据基坑穿越地层的工程地质、水文地质条件和周边环境情况，通过施工方案的比选，确定围护结构采用地下连续墙，支撑体系采用钢结构，并对其进行相应的强度和稳定验算

第二部分是基坑施工组织设计，根据基坑施工方法和基坑周边的环境情况，对施工前准备工作，施工场地布置，地下连续墙结构施工与基坑开挖等进行设计，并编制了工程进度计划，编写了相应的质量、安全、环境保护等措施。

第三部分是专题部分，内容是条形颗粒材料光弹实验的初步研究。利用光弹实验对条形颗粒进行研究，对条形颗粒材料和加载装置进行选择和设计，通过实验得到等差条纹图，对整个过程进行总结。

关键词：基坑；地下连续墙；施工组织设计；围护结构；条形颗粒

目  录

第一部分  上海地铁8号线黄兴路站基坑围护结构设计

目录

1 工程概况 1

1.1 工程地质 1

1.2 水文地质 1

1.3 基坑周围临近建筑物 2

1.4 周围管线及地下构筑物 2

1.5 周围交通状况 3

1.6 施工条件和气候 3

2 设计依据和设计标准 3

2.1 编制依据 3

2.2 基坑工程等级 5

3 基坑围护方案设计 5

3.1 钻孔灌注桩 5

3.2 深层搅拌水泥土围护墙 5

3.3 地下连续墙支护 5

3.4 SMW法 6

3.5 方案比选 6

4 基坑支撑方案设计 6

4.1 支撑结构类型 7

4.1.1 钢筋混凝土支撑 7

4.1.2 钢支撑 7

4.2 支撑体系的布置形式 8

4.2.1 平面布置形式 8

4.2.2 竖向布置形式 8

4.3 方案比较和选定 8

4.4 基坑施工应变措施 9

5 计算书 9

5.1 荷载计算准备 9

5.1.1 地下连续墙设计 9

5.1.2 计算截面处土的物理指标 10

5.1.3 计算截面处土的平均物理指标 10

5.2 围护结构地基承载力验算 12

5.3 基坑底部土体的抗隆起稳定性验算 12

5.4 抗渗验算 13

5.4.1 基坑底抗渗流稳定性验算 13

5.4.2 基坑底土突涌稳定性验算 14

5.5 抗倾覆验算 14

5.6 整体圆弧滑动稳定性验算 15

5.7 围护结构内力变形计算 15

5.8 钢支撑强度验算 21

5.8.1 强度验算 21

5.8.2 弯矩作用平面内的稳定性验算 22

5.9 地下连续墙配筋验算 23

5.9.1 纵向通长钢筋设计 23

5.9.2 水平钢筋设计 24

6 基坑主要技术指标 24

6.1 开挖土方量 25

6.2 浇筑混凝土量 25

6.3 钢筋用量 25

6.4 人工费用 25

1 基坑施工准备 27

1.1 基坑施工的技术准备 27

1.2 基坑施工的现场准备 27

1.2.1 拆除障碍物 27

1.2.2 测量放线 27

1.2.3 “三通一平” 27

1.2.4 临时设施的准备 28

1.3 其他施工准备 28

1.3.1 施工物资的准备 28

1.3.2 劳动力准备 28

1.3.3 季节施工 29

2 施工方案 30

2.1 概况 30

2.1.1 基坑主要技术特征 30

2.1.2 基坑开挖工程量 30

2.2 施工工法 31

2.2.1 具体施工方案 31

2.2.2 施工顺序 31

2.2.3 施工机械 31

2.2.4 施工工期的确定 32

2.3 地下连续墙施工 32

2.3.1 地下连续墙施工流程 32

2.3.2 泥浆质量控制 36

2.3.3 地下连续墙质量控制 36

2.4 基坑开挖 37

2.4.1 开挖原则和方法 37

2.4.2 坑底开挖及修整 37

2.4.3 底板施工 37

2.4.4 钢支撑安装 38

2.5 施工主要技术措施和关键部位技术措施 38

2.5.1 施工主要技术措施 38

2.5.2 关键部位技术措施 39

3 施工总平面布置 39

3.1 施工现场布置原则 39

3.2 场地布置 40

4 施工进度计划及管理措施 40

4.1 工程安排的原则 40

4.2 施工进度计划 40

4.3 施工质量过程控制 41

5质量、安全、文明管理措施 42

5.1质量管理 42

5.1.1工程质量标准 42

5.1.2 质量管理网络 42

5.1.3质量保证体系 43

5.2土方运输环境管理 44

5.3安全生产管理措施 44

5.4文明施工措施 45

1 绪论 46

1.1 研究背景和意义 46

1.1.1 颗粒材料的研究背景和意义 46

1.1.2 光弹实验研究方法的应用背景 46

1.2 国内外研究进展 47

1.2.1 光弹性实验技术的发展历史 47

1.2.2 光弹性实验技术在颗粒力学中的应用 47

1.3 本实验研究的内容和目的 48

2 光弹性原理及实验结果处理方法 48

2.1 光弹实验中的光学基本概念介绍 49

2.2 平面应力-光学定律 50

2.3 圆偏光场通过受力模型后的光效应 51

2.4 光弹颗粒加压仪和光弹材料研制及实验步骤 52

2.4.1 光弹加压仪和光弹材料的制备 52

2.4.2 实验步骤 53

2.5 颗粒材料应力计算方法的简单介绍 53

2.5.1 常见的几种计算颗粒材料应力的方法 53

2.5.2 平均彩色梯度算法 55

3实验结果处理 56

3.1 实验前加压仪标定 56

3.2 颗粒几何位置信息的获取 56

3.2.1 颗粒几何位置信息的获取 56

3.2.2 位于平均强度力链内颗粒判定准则 57

3.3 颗粒图片的处理 57

3.4 条形颗粒位移 60

4实验结果分析 60

4.1 加载过程中颗粒材料几何结构变化 60

4.2 平均强度力链的分布特征 61

5结语 64

5.1 主要结论 64

5.2 对实验的几点建议 64

参考文献 65

翻译原文 67

中文翻译 77

1 简介 77

2 原理 77

3 实验 78

3.1在单色光源中心条纹法的实验结果 78

3.2在白光中的实验结果：载波条纹RGB光弹 79

4结论 79

5条纹中心提取 79

致  谢 81
