E847-上海地铁1号线副线山泉路站基坑结构设计与施工设计 下载积分：150　资料编号： E847

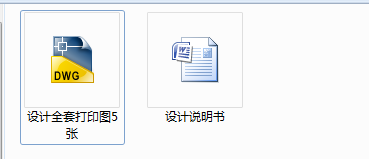

作品包括:

Word版说明书1份，共85页，约40000字

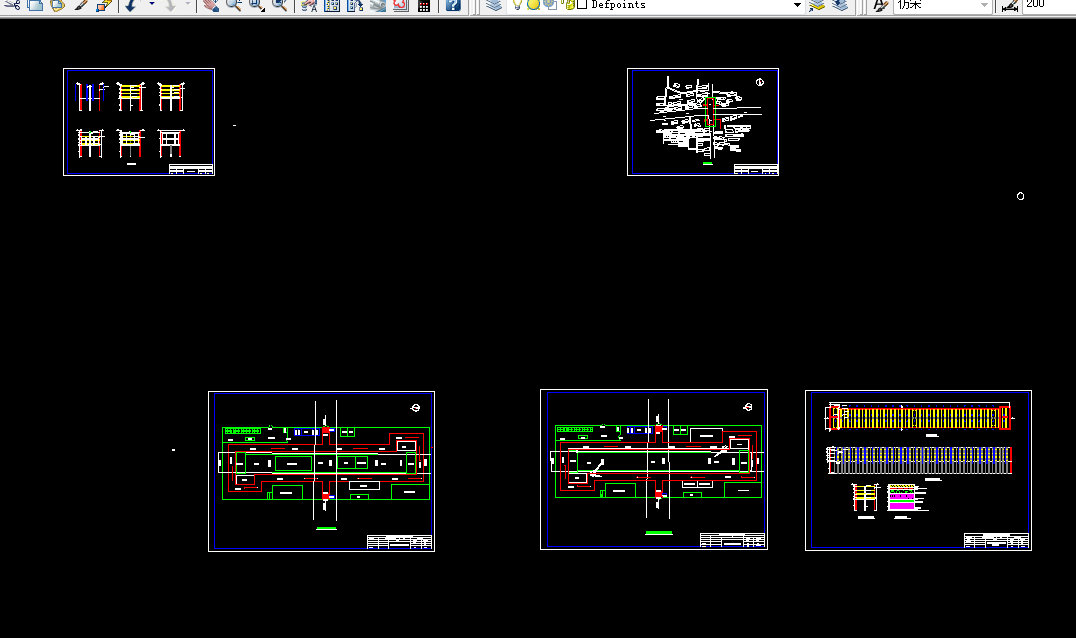

CAD版本图纸，共5张

摘  要

本毕业设计主要包括三个部分，第一部分是上海地铁一号线副线山泉路站基坑结构设计；第二部分是上海地铁一号线副线山泉路站基坑施工组织设计；第三部分是专题部分，地铁基坑设计当中的土力学问题。

在第一部分基坑结构设计中，根据基坑所处的工程地质、水文地质条件和周边环境情况，通过施工方案的比选，确定采用明挖法施工，基坑维护结构采用地下连续墙，支撑结构采用钢支撑，并对其进行相应的地基承载力验算，土体抗隆起稳定性验算，抗渗验算，抗倾覆验算，整体圆弧滑动性验算，围护结构内力变形计算及强度验算。

第二部分是基坑施工组织设计，根据基坑施工方法和基坑周边的环境情况，对施工前准备工作，施工场地布置，基坑围护结构施工及基坑开挖等进行设计，并编制了工程进度计划，编写了相应的质量、安全、环境保护等措施。

第三部分是专题部分，内容是地铁基坑设计当中的土力学问题。结合相关的基坑土力学问题研究分析和工程实例，总结研究方法及其存在的问题。

关键词：基坑； 结构设计； 施工组织； 土力学问题

目    录

第一部分 上海地铁1号线副线山泉路站基坑结构设计

1 工程概况 1

1.1 工程地质及水文地质资料 1

1.1.1 工程地质资料 1

1.1.2 水文地质资料 2

1.2 工程周围环境 3

1.2.1 邻近建筑 3

1.2.2 周围管线及地下构筑物 3

1.2.3 周围道路 3

1.2.4 邻近地区对地面沉降很敏感的建筑资料和要求 3

1.3 施工条件 4

2 设计依据和设计标准 5

2.1 工程设计依据 5

2.2 基坑工程等级及设计控制标准 5

3 基坑维护方案设计 6

3.1 基坑维护方案 6

3.1.1 地下连续墙 6

3.1.2 钢板桩 7

3.1.3 SMW工法 7

3.1.4 高压旋喷桩挡墙 7

3.2 基坑维护结构方案比选 7

4 基坑支撑方案设计 9

4.1 支撑结构类型 9

4.2 支撑体系布置形式 9

4.2.1 对撑 10

4.2.2 角撑 10

4.2.3 钢筋混凝土环梁支撑 10

4.2.4 组合桁架 11

4.3 支撑体系的方案比较和合理选定 11

4.3.1 支撑材料和类型 11

4.3.2 支撑道数 11

4.3.3 支撑体系的平面布置 11

4.3.4 支撑立柱桩 11

4.4 基坑施工应变措施 11

5 计算书 13

5.1荷载计算 13

5.1.1 各层土的物理力学性质指标 13

     5.1.2各层土的物理力学性质指标 15

5.2围护结构地基承载力验算 15

5.3基坑底部土体的抗隆起稳定性验算 15

5.4抗渗验算 16

5.5抗倾覆验算 17

5.6整体圆弧滑动稳定性验算 18

5.7围护结构内力变形计算及强度验算 18

5.8 支撑内力变形计算 23

5.8.1 强度验算 23

5.8.2 弯矩作用平面内的稳定性验算 25

5.9 地下连续墙配筋验算 25

5.9.1 纵向通长钢筋设计 26

5.9.2 水平钢筋设计 26

6 基坑主要技术经济指标 28

6.1 开挖土方量 28

6.2 混凝土浇筑量 28

6.3 钢筋用量 28

6.4 人工费用 28

第二部分  上海地铁1号线副线山泉路站基坑施工组织设计

1 基坑施工准备 29

1.1 基坑施工的技术准备 29

1.1.1检查和熟悉图纸 29

1.1.2分析基坑对周围建筑是否有影响 29

1.1.3材料设施的检查 29

1.2 基坑施工的现场准备 29

1.2.1拆除障碍物 29

1.2.2测量放线 30

1.2.3三通一平 30

1.2.4临时设施的准备 30

1.3 施工物资的准备 31

1.4 劳动力准备 31

1.5 季节施工及应急准备工作 32

1.5.1季节施工 32

1.5.2应急准备工作 32

2 施工方案 33

2.1 工程概况 33

2.1.1 基坑主要技术特征 33

2.2 施工方案 33

2.2.1施工方案的确定 33

2.2.2车站施工顺序 33

2.2.3施工机械 34

2.2.4施工工期 35

2.3 施工工艺 35

2.3.1施工机械 35

2.3.1施工质量控制 38

2.3.3 基坑开挖 39

2.3.4 支撑安装与拆除 40

2.3.5支撑装施工 40

2.4 施工主要技术措施和关键部位技术措施 40

2.4.1施工主要技术措施 40

2.4.2关键部位技术措施 40

3 施工现场总平面布置 42

3.1施工现场广场临时建筑物的布置原则及位置 42

3.2施工用的临时运输线路的布置，建筑材料的堆放位置等 42

4 施工进度计划及管理措施 43

4.1 工程安排原则 43

4.2 施工进度计划 43

4.2.1 主要工程工期 43

4.2.2 施工进度计划 43

4.3 施工质量过程控制 44

5 质量、安全、文明管理措施 45

5.1 质量管理措施 45

5.1.1 工程质量标准 45

5.1.2 质量管理网络 45

5.1.3 质量保证体系 45

5.2 土方运输环境管理规定 46

5.2.1 土方卸载与运输 46

5.2.2 运输车辆管理 46

5.3 安全生产管理措施 46

5.4 文明施工措施 46

第三部分  专题

1 绪论 48

1.1 提出问题 48

1.2 分析方法 48

2 土压力发展现状及其分析 49

2.1 土压力发展现状 49

     2.1.1土压力的主要类型 49

2.2朗肯土压力理论 50

2.3库伦土压力 51

2.4  两种理论对比分析 53

3 边坡稳定性分析 55

3.1发展现状 55

3.2瑞典条分法 55

3.3 Bishop法 55

3.3 Jan bu法 56

3.4 三种方法分析比较 57

4  支护结构内力分析 58

4.1 研究进展 58

4.2 有限元法 58

4.3 极限平衡法 59

4.4 弹性地基梁法 59

5工程实例 60

6 小结 64

参考文献 65

第四部分  翻译

翻译中文 66

翻译原文 74

致  谢 82
