E878-凤岭桥下部结构设计 下载积分：150　资料编号： E878

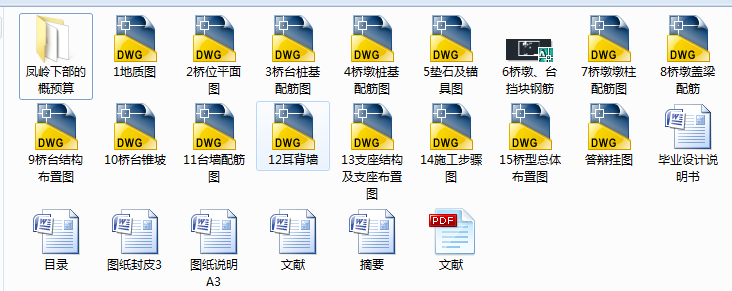

作品包括:

Word版说明书1份，共107页，约17000字

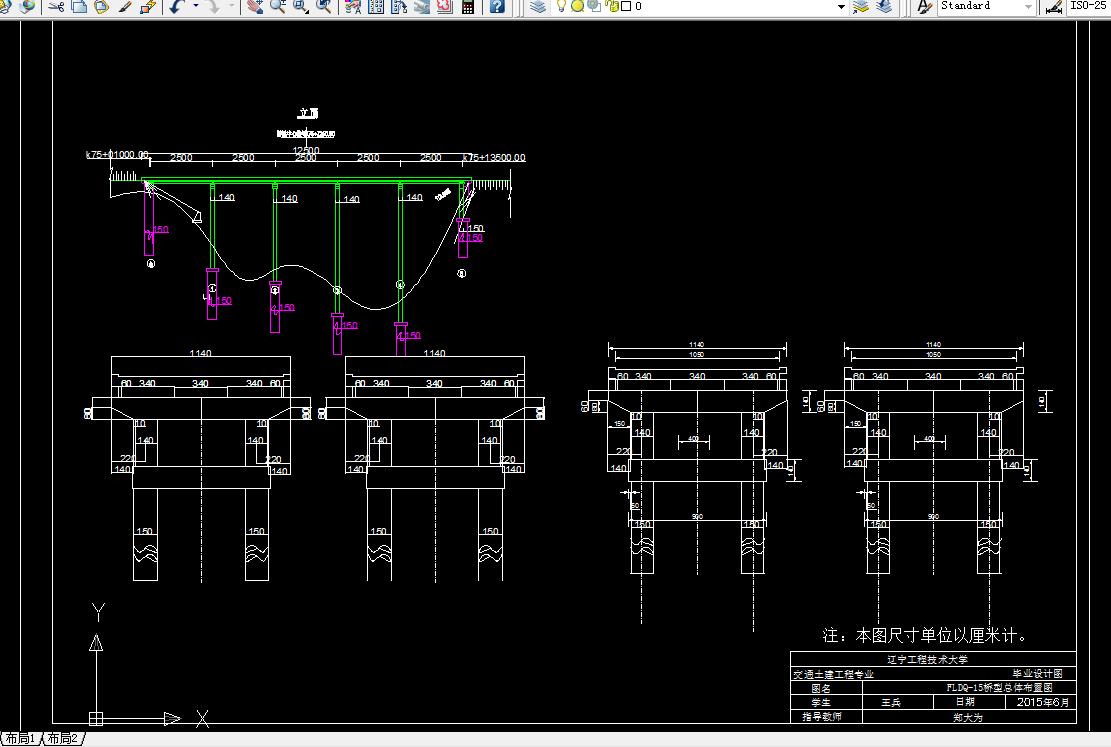

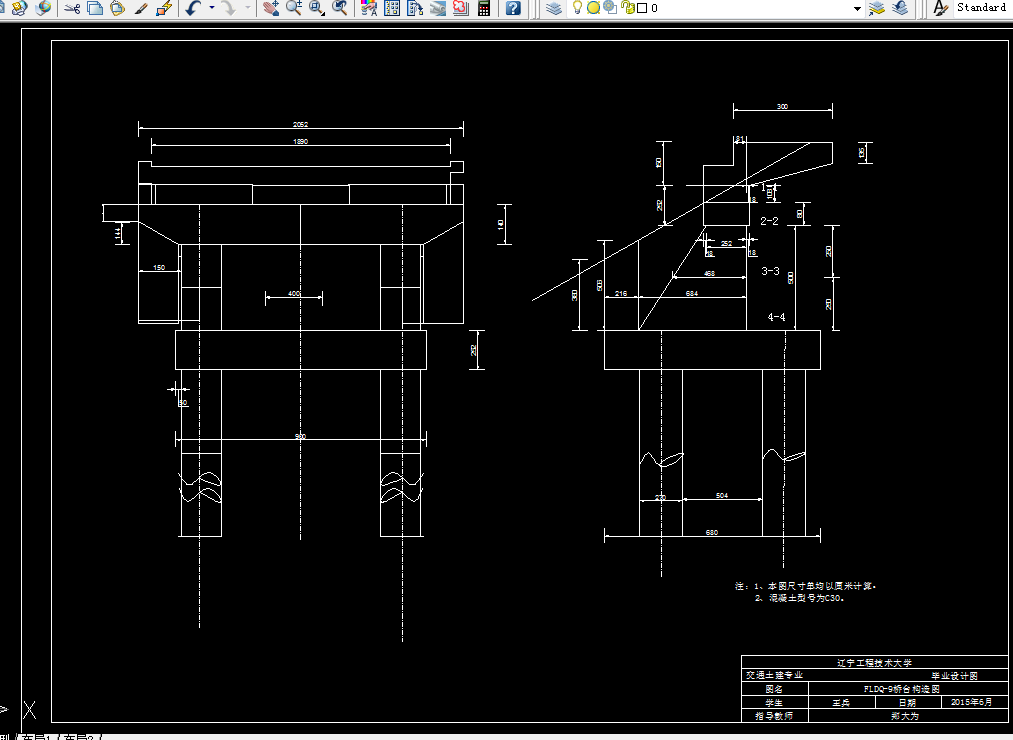

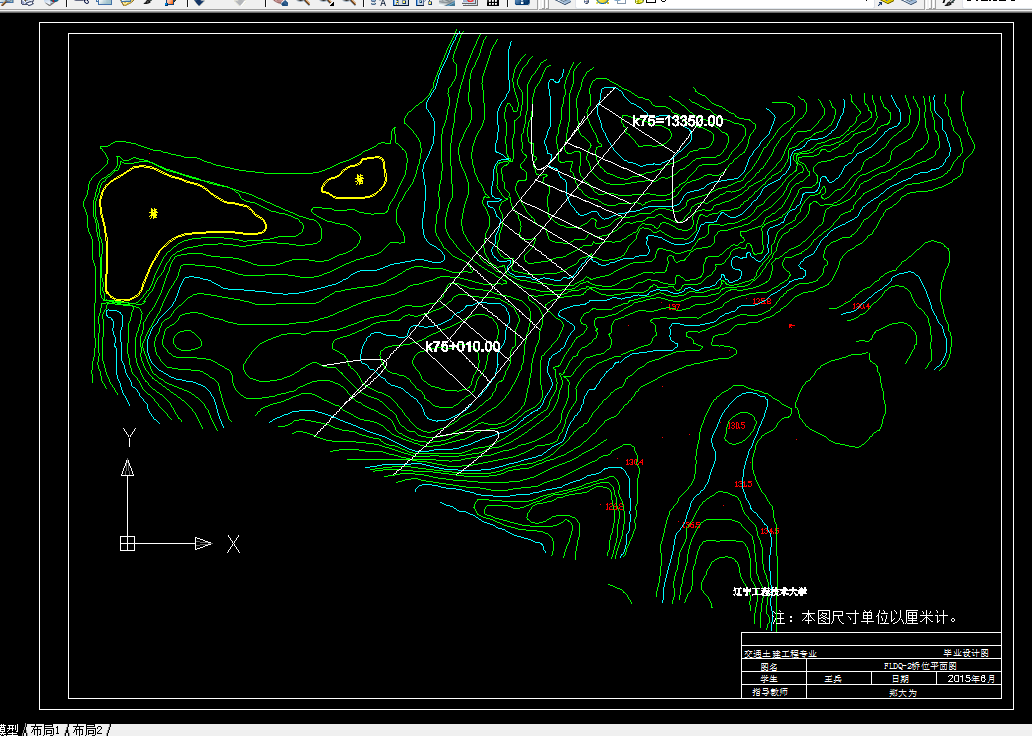

CAD版本图纸，共18张

 摘要

 风岭桥为预应力钢筋混凝土箱型简支梁桥，全桥长125m，分5跨，每跨25m，设计荷载为公路-I级。设计为下部结构设计，主要包括桥墩和桥台设计两部分。该桥建成之后，为促进该地区的经济发展提供了十分便利的条件。

  在桥墩设计中，采用双柱式钻孔灌注桩桥墩，C30混凝土，截面尺寸的拟定是根据已有材料，在桥墩各部分尺寸满足的前提下进行初步拟定。桩柱式桥墩的计算包括盖梁，桩身和桩基三部分。

  在桥台设计中，主要进行了桥台一般构造尺寸的拟定，台帽，台墙及桩基计算。台墙承受上部构造恒载，活载，支座摩阻力，台后土压力等。台前溜坡土压力在溜坡不被冲刷时予以考虑。

  在桥梁设计与计算中采用了杠杆法，偏心法，m法等计算方法，并参照了有关规定与规范进行设计与校核。

关键字：下部结构设计；桥墩；桥台；盖梁；桩基

目录

0前言 1

1桥型方案比选 2

1.1 设计资料 2

1.1.1  技术设计标准 2

1.1.4  水文资料和气候资料 3

1.2.1方案一：斜拉桥吊桥方案 3

1.2.2方案二：简支梁板桥方案 3

1.2.3 方案三：钢筋混凝土拱桥方案 3

1.2.4 方案四：预应力混凝土连续等截面T梁桥方案 4

2.1  板式橡胶支座的选用 5

2.2  计算支座反力 5

2.3  支座平面尺寸的确定 6

2.4  确定支座的厚度 6

2.5  支座偏转情况的验算 7

2.6  验算支座的抗滑稳定性 8

3  桥墩构造设计 8

3.1  桥墩类型的确定 8

3.2 桥墩截面尺寸拟定 9

3.3.1垂直荷载计算 10

3.3.2  双柱反力 计算 16

3.3.3  盖梁各截面内力计算 17

3.3.4  各墩水平力计算 20

3.3.5 墩帽（盖梁）配筋设计 24

3.4  墩柱计算 28

3.4.1  恒载计算 28

3.4.2  活载计算 28

3.4.3  墩柱配筋设计 29

3.4.4  墩身裂缝计算 35

3.5  桩基的设计 36

3.5.1  承台底内力组合 36

4  桥台的设计 44

4.1  桥台类型和主要材料 44

4.2  桥台一般构造尺寸的拟定 44

4.3  台帽计算 45

4.3.1  荷载计算 45

4.3.2  内力计算 48

4.3.3  截面验算 53

4.4  台墙计算 54

4.4.1  垂直荷载计算 54

4.4.2  水平力计算 57

4.4.3  截面验算 68

4.5 背墙计算 69

4.6  耳墙计算 70

4.7 桩基设计 71

5.凤岭桥下部结构施工方案 79

5.1工程概况 79

5.2工程数量 79

5.3施工进度计划 79

5.4人员及机械情况配置 79

5.4.1劳动力配置情况 79

5.4.2机械设备配置情况 80

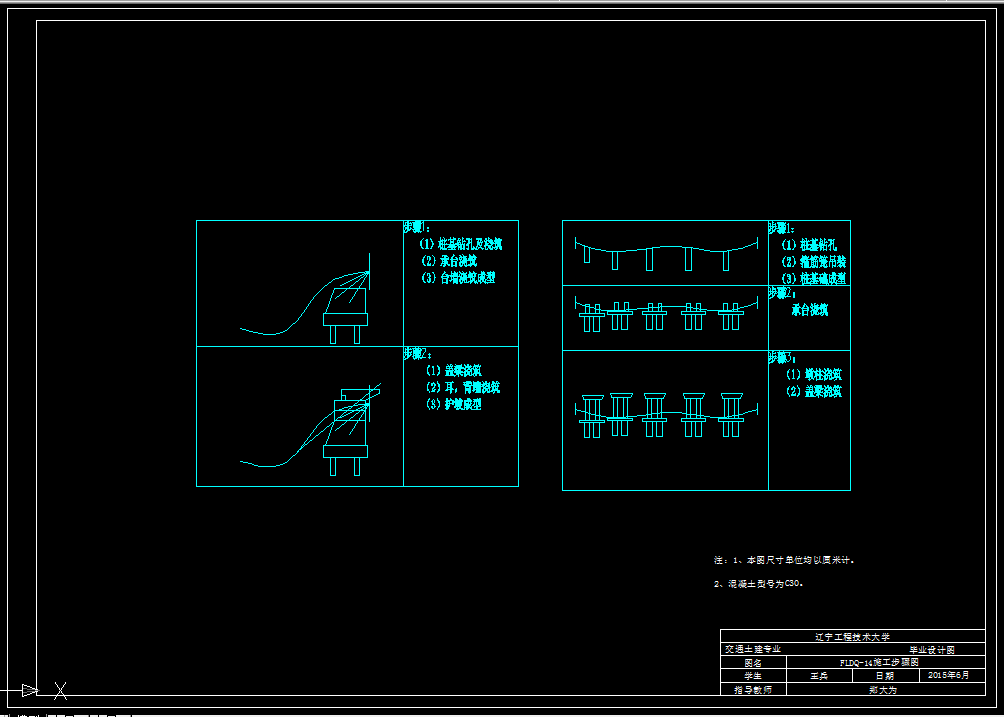

6施工方案 80

6.1系梁施工 80

6.2墩柱施工 81

6.3盖梁施工 82

6.4垫石施工 84

6.5桥台施工 84

7.安全质量及环境保护保证 85

结论 88

致谢 89

参考文献 90

附录A外文翻译 91

附录B外文文献 103
