E881-鸿宾大桥下部结构设计 下载积分：150　资料编号： E881

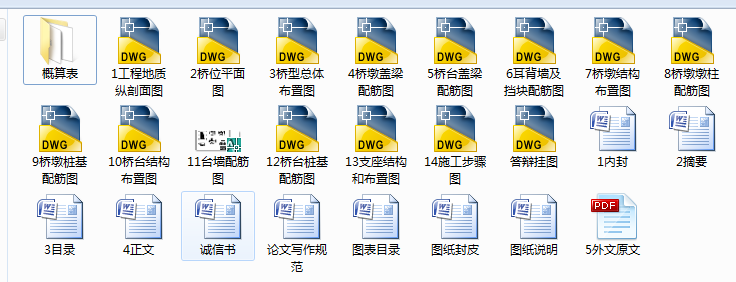

作品包括:

Word版说明书1份，共106页，约21000字

CAD版本图纸，共15张

摘要

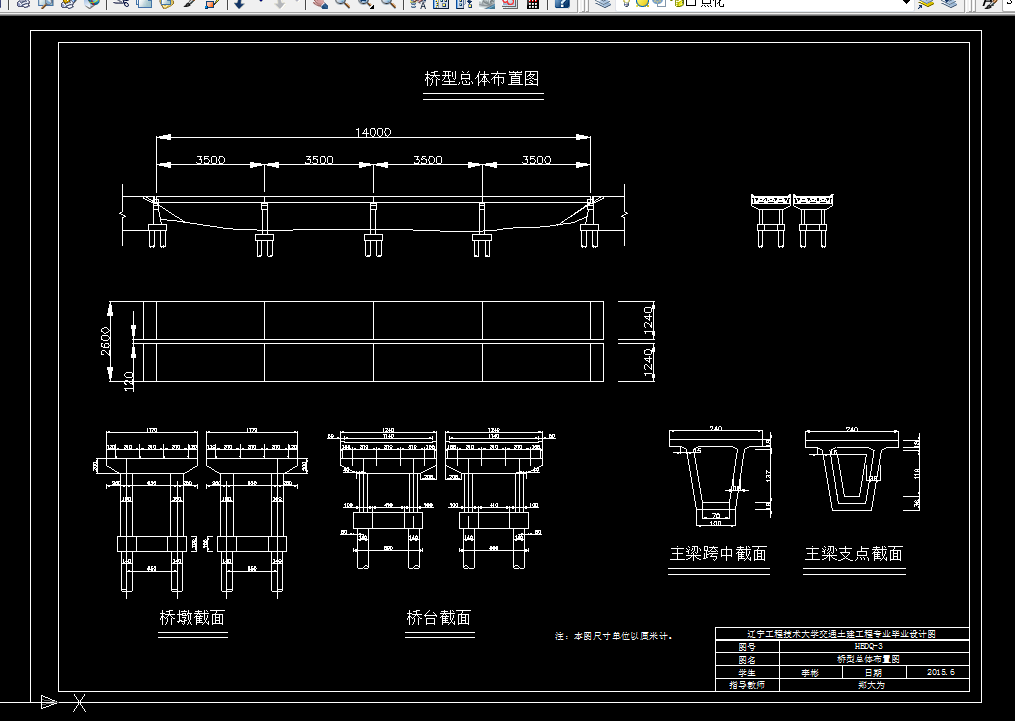

本设计是鸿宾大桥下部结构设计，桥孔布置为4×35m，预应力混凝土简支梁桥。桥梁全长140m，桥宽12.4m。设计时速100km/h，分离式双向四车道。

本设计主要分四部分：

（1）下部结构设计：首先进行了桥型方案比选，选择了箱型梁桥。桥墩采用双柱式圆墩，桩基础采用双排钻孔灌注桩基础。桩基础按摩擦桩设计，并进行墩和桩的配筋、验算，使桥墩满足要求。两岸桥台均采用埋置式框架式桥台，并进行截面强度验算和配筋，使桥台安全耐用。选择经济合理的板式橡胶支座，通过上部计算所得的恒载和活载来进行支座的设计，并进行验算。

（2）施工方案：根据工程地质条件，以及桥型的特点，对基础，以及桥墩桥台编制了施工工艺方法以及机械设备选择。

（3）概算：并结合结构设计与施工方案的情况，参考行业标准编制了桥梁下部结构的概算。

（4）外文翻译：外文翻译是利用专业英语知识，并查询辞典完成的。

通过本设计的计算,本桥下部结构符合规范要求。设计保证了桥梁的安全、耐久、节约、和谐。本桥的修建提高了道路的通行能力，满足了交通运输的需要。

关键词：摩擦桩；桥台；施工方案；工程概算；

目录

前言 1

1  桥型方案比选 2

1.1  设计资料 2

1.1.1  地形地貌 2

1.1.2  地层结构及岩性特征 2

1.1.3  水文气候资料 3

1.1.4  上部构造恒载 3

1.2  桥型方案比选 3

1.2.1方案初拟 3

1.2.2方案对比选择 5

2  支座的设计 6

2.1  板式橡胶支座的选用 6

2.2  支座反力的计算 6

2.3  支座平面尺寸的确定 6

2.4  确定支座的厚度 6

2.5  支座偏转情况的验算 7

2.6  验算支座的抗滑稳定性 8

3  桥墩构造设计 9

3.1  桥墩类型和主要材料 9

3.2  桥墩截面尺寸拟定 9

3.3  盖梁计算 10

3.3.1  垂直荷载计算 10

3.3.2  双柱反力计算 16

3.3.3  盖梁各截面内力计算 17

3.3.4  各墩水平力计算 21

3.3.5  盖梁配筋设计 24

3.4  墩柱计算 27

3.4.1  恒载计算 27

3.4.2  活载计算 27

3.4.3  墩柱配筋设计 28

3.4.4  墩身裂缝计算 34

3.5  桩基的设计 35

3.5.1  承台底内力组合 35

4  桥台的设计 44

4.1  桥台类型和主要材料 44

4.2  桥台一般构造尺寸的拟定 44

4.3  台帽计算 45

4.3.1  荷载计算 45

4.3.2  内力计算 47

4.3.3  截面验算 53

4.4  台墙计算 54

4.4.1  垂直荷载计算 54

4.4.2  水平力计算 57

4.4.3  截面验算 69

4.5  背墙计算 71

4.6  耳墙计算 72

4.6.1  活载等代土层厚度的计算 72

4.6.2  水平土压力计算 72

4.6.3  截面计算 73

4.7  桩基的设计 73

4.7.1  承台底内力组合 73

5  施工方案 82

5.1  工程概况 82

5.1.1  工程概况简介 82

5.1.2  水文气象情况 82

5.1.3  地质情况 82

5.2  施工机械和设备 83

5.3  施工方案 84

5.3.1  桩基础 84

5.3.2  承台施工 86

5.3.3  桥墩，桥台施工 88

5.3.4  墩台盖梁施工 89

5.3.5  支座施工 90

6  工程概算 92

6.1  工程概况及编制范围 92

6.2  编制依据 92

6.3  主要工程量 92

6.4  计算概述 93

6.5  概算金额 93

结论 94

致谢 95

参考文献 96

附录A 译文 97

附录B 118
