E887-民生大桥下部结构设计 下载积分：150　资料编号： E887

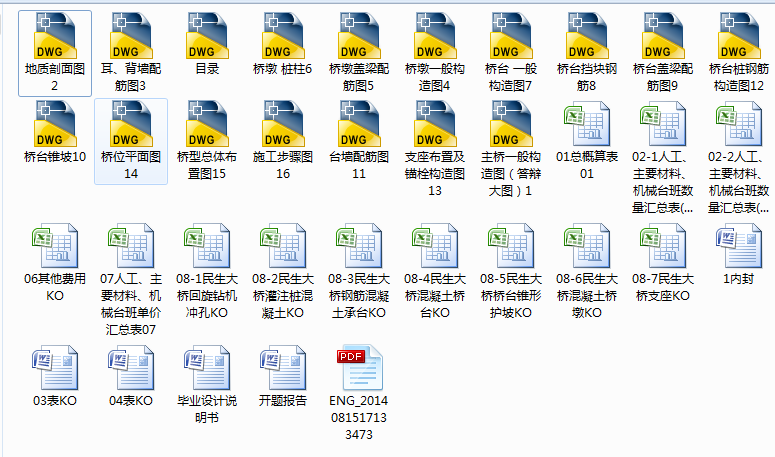

作品包括:

Word版说明书1份，共123页，约30000字

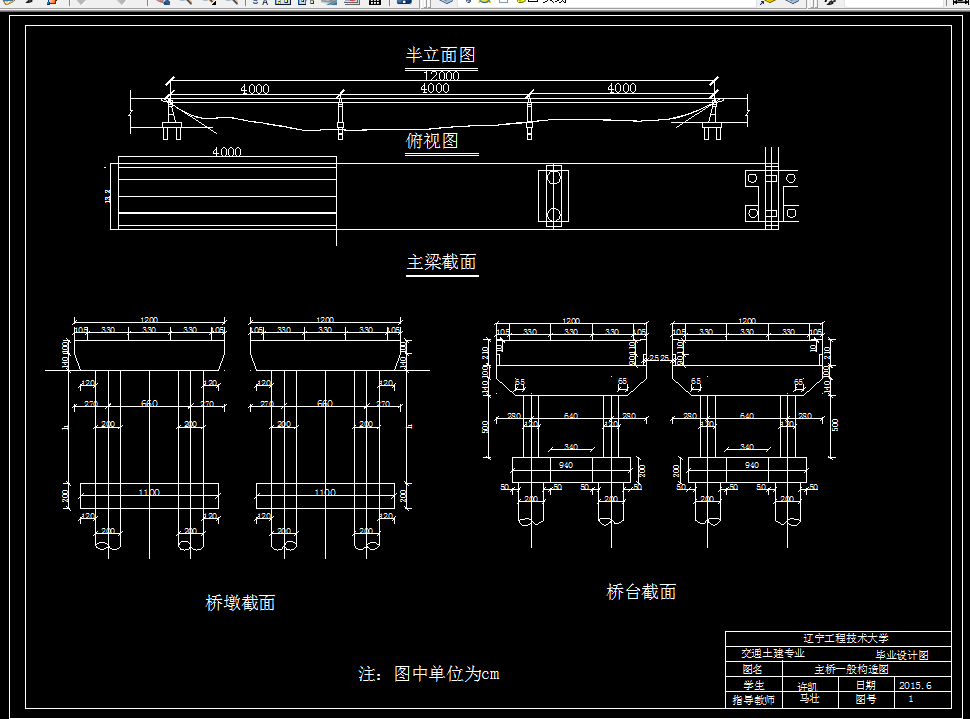

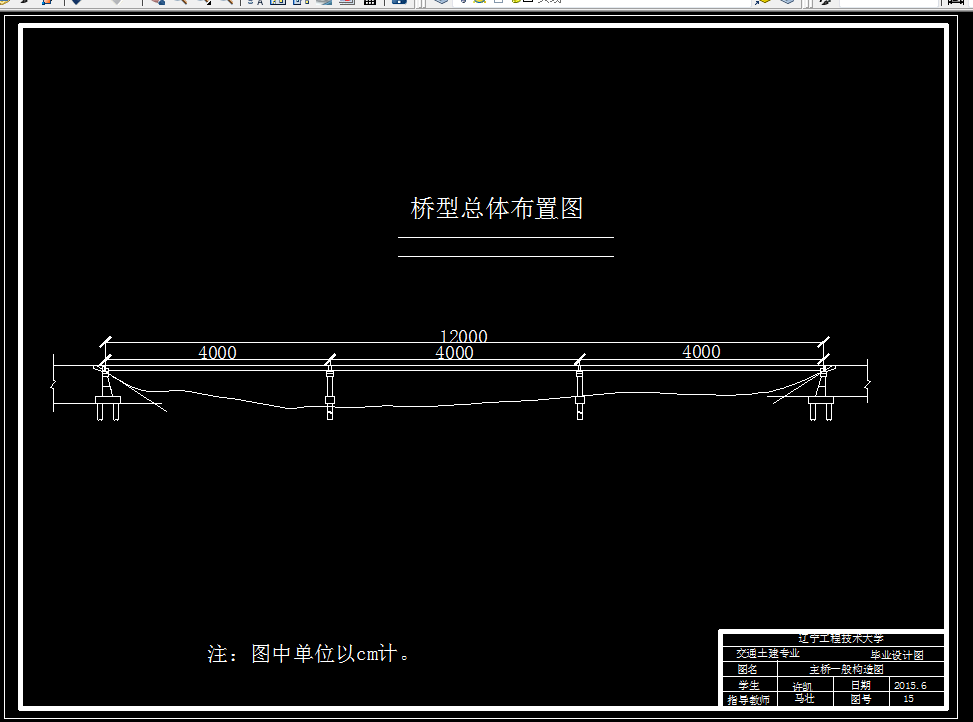

CAD版本图纸，共17张

摘要

本次设计主要对象为民生大桥，并由我完成其下部结构的设计，该桥为预应力混凝土简支箱型梁桥，桥全长共为120m,分为3跨，跨径分别为40m，设计荷载为公路I级。

在该桥下部结构中，采用双柱式桥墩、钻孔灌注桩基础。并采用埋置式组合桥台，钻孔灌注桩基础。在设计前，首先根据相关参考资料及地质情况，同时结合上部内力情况，并且符合桥梁设计等规定，对桥梁下部结构进行尺寸的初步拟定。然后再按照顺序依次对盖梁、桩身和桩基进行恒载、活载的计算与内力组合，配筋设计和验算。

在设计计算的过程中，活载的计算用了杠杆法、偏心压力法等方法，桩基的内力计算采用了m法等计算方法，同时也参考了各种土木类相关规范，并严格遵循了国家的有关规定对此次设计进行了设计与校核。

另外，本设计还包括对民生大桥的下部结构进行的施工方案以及工程概算，并且还有5000字左右的外文资料翻译。

施工方案分别从编制依据及说明、工程概况、施工准备、施工工艺、方法、质量、进度等方面进行设计。概算文件是在阅读了大量的教材和文件之后，通过概算定额查阅相关数据，综合计算而得。外文翻译是借助于土木工程大辞典和相关翻译软件，结合自己的专业英语等相关知识完成的。

本设计解决了设计中的计算与验算问题，并且绘制了相应的工程设计图纸。另外还解决了施工中的各种施工方案和工程量等问题，并且为了配合现场施工绘制了相应的工程设计图纸。

关键词：下部结构；桥墩；桥台；盖梁；桩基;施工方案；概算；外文翻译

目录

前言 1

1 桥型方案比选 2

1.1  设计资料 2

1.1.1  技术设计标准 2

1.1.2  主要设计依据 2

1.1.3  工程地质资料............................................................................................................2

1.1.4  水文资料 3

1.1.5  气候资料 3

1.2桥型方案初选 3

1.2.1方案一：斜拉桥吊桥方案 3

1.2.2方案二：简支梁板桥方案 4

1.2.3 方案三：钢筋混凝土拱桥方案 4

1.2.4 方案四：预应力混凝土连续等截面T梁桥方案 4

1.2.5 方案五：预应力箱型简支梁桥 4

1.3 最终方案的确定 4

1.3.1拱桥方案比较项目效果 4

1.3.2 预应力简支箱型梁桥方案比较项目效果 5

2  支座的设计 7

2.1  板式橡胶支座的选用 7

2.2  计算支座反力 7

2.3  支座平面尺寸的确定 7

2.4  确定支座的厚度 8

2.5  支座偏转情况的验算 8

2.6  验算支座的抗滑稳定性 9

3  桥墩构造设计 11

3.1  桥墩类型的确定 11

3.2 桥墩截面尺寸拟定 11

3.3  盖梁计算 12

3.3.1垂直荷载计算 12

3.3.2  双柱反力 计算 18

3.3.3  盖梁各截面内力计算 19

3.3.4  各墩水平力计算 22

3.3.5  盖梁配筋设计 26

3.4  墩柱计算 30

3.4.1  恒载计算 30

3.4.2  活载计算 30

3.4.3  墩柱配筋设计 30

3.4.4  墩身裂缝计算 37

3.5  桩基的设计 38

4 桥台的设计 48

4.1 桥台类型比选和主要材料 48

4.1.1 桥台类型比选 48

4.1.2 主要材料 48

4.2 桥台一般构造尺寸的拟定 48

4.3  台帽计算 49

4.3.1 荷载计算 49

4.3.2 内力计算 52

4.3.3 截面验算 58

4.4 台墙计算 61

4.4.1 垂直荷载计算 61

4.4.2 水平力计算 64

4.4.3 截面验算 74

4.5 背墙计算 76

4.6 耳墙计算 77

4.6.1 活载等代土层厚度的计算 77

4.6.2 水平土压力计算 77

4.6.3 截面计算 78

4.7 桩基的设计 78

5  施工方案.............................................................................................................................88

5.1 编制依据及原则 88

5.1.1 编制依据 88

5.2 工程概况 88

5.2.1 工程简介 88

5.2.2 水文地质 88

5.3主要技术标准 89

5.4 主要工程项目的施工方案........................................................................................89

5.4.1施工方案、方法........................................................................................................89

6  工程概算的编制 101

6.1  编制原则 101

6.3  编制步骤 101

6.4  工程概算的计算 102

结论 103
