E889-铜汤高速铜青段第七标段设计 下载积分：150　资料编号： E889

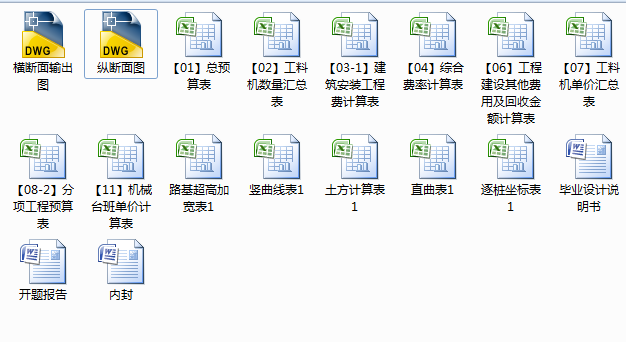

作品包括:

Word版说明书1份，共82页，约32000字

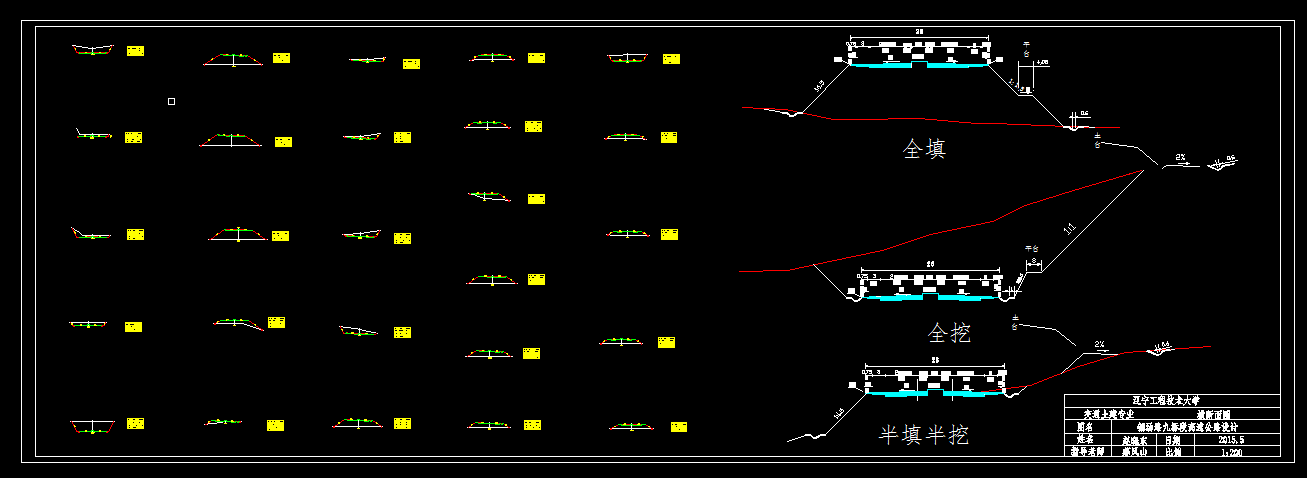

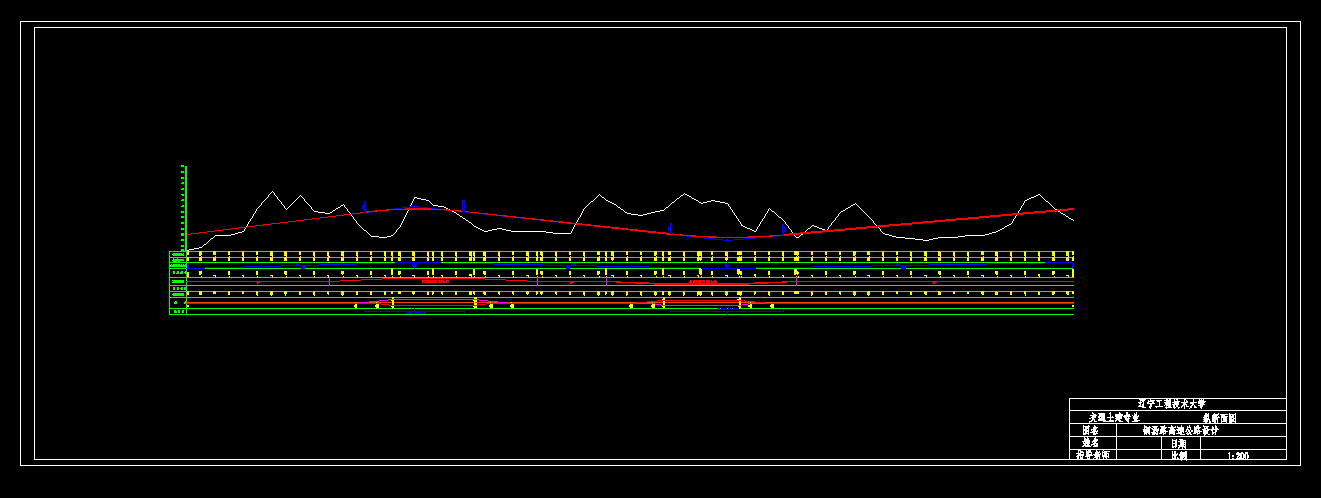

CAD版本图纸，共2张

摘要

本设计是（铜陵至池州路段）高速公路设计，该公路对整个地区乃至全国的政治、经济具有重要的意义。

本设计以现行最新的《规范》为准则，通过把成熟的道路设计理论与本标段的具体设计资料相结合来进行的。

设计的主要内容分为七大部分，主要包括：原始资料的阐述、路线选择、平面设计、纵断面设计、横断面设计、路基设计、路面设计、排水设计、施工组织设计和工程概预算。最后说明了本设计的结论和所使用的参考文献。本设计成果显著：路线线形流畅自然，起伏平缓，路幅布置合理；路基能满足承载能力和稳定性要求，路面结构层次合理，各种验算指标均符合要求；排水及时有效，使路基处于干燥状态，确保路基稳定。

总之，本设计基本满足设计要求，可以作为施工参考文献。

关键词：公路设计；路基；路面；断面设计；施工组织设计；工程概预算

目录

摘要

前言 1

1概述 2

1.1任务依据 2

1.2沿线自然地理条件 2

1.3路线设计指标 2

1.3.1路线状况 2

1.3.2道路设计指标 2

1.4选线和定线 3

1.4.1道路选线的一般原则 3

1.4.2路线总体设计 4
