E890-铜汤路II标段高速公路设计 下载积分：150　资料编号： E890

作品包括:

Word版说明书1份，共108页，约36000字

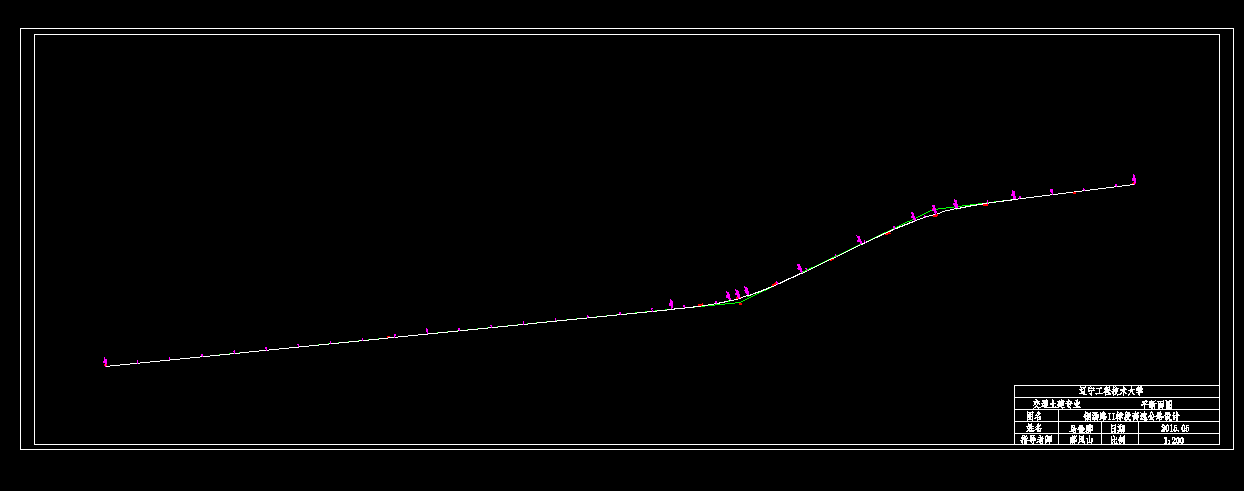

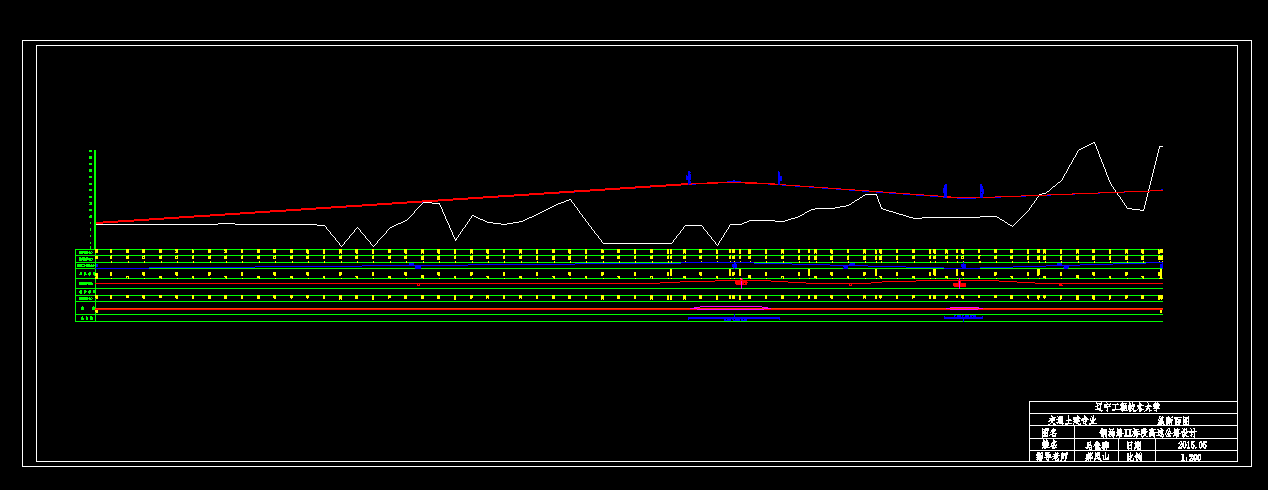

CAD版本图纸，共3张

摘要

本设计标题是铜汤高速第II标段高速公路设计。设计在老师的指导下，根据自己大学所学的内容，经过查阅资料设计一条完整的路段。

本设计运用到了《道路勘测设计》、《路基路面工程》、《施工组织设计》和《工程概预算》等所学课程。

设计的主要内容为：原始资料的阅读、地形图的观察、路线选择、平面设计、纵断面设计、横断面设计、路基设计、路面设计、排水设计、施工组织设计和工程概预算，设计最后有英文翻译。本设计地形复杂，路线所经过路段包括田地，山丘、河流、湖泊、村庄、池塘、山地、山谷等。本路线应考虑少占农田、避让村庄、穿过高压线、经过池塘的软地基处理和在湖泊、河流、山谷等处所架桥与道路的连接，在保护环境的条件下把道路与当地环境很好的结合在一起。

在设计过程中，必须采用严谨、认真、务实的态度，严格按照规范所要求的进行设计。在保证质量、安全、进度等方面，采用先进的技术、经济的合理、正确的管理更好地完成设计。

关键词：公路设计；路基；路面；断面设计

目录

前言 1

1  原始资料及选线与定线 2

1.1 地形地貌 2

1.2 气候水文地质 2

1.3 道路设计标准 2

1.4 选线和定线 3

1.4.1路线方案的选择 3

1.4.2路线带选择 4

1.4.3选线方案及比较 4

2  道路平面设计 5

2.1 平面线形设计的基本要求 5

2.1.1直线 5

2.1.2圆曲线 5

2.1.3 缓和曲线 6

2.2 停车视距 7

2.3 几何要素计算 7

2.3.1坐标增量及转角值计算 7

2.3.2　曲线要素计算 8

2.4 曲线位置及直线长度方向 9

2.5 逐桩坐标的计算 10

2.5.1直线上的中桩坐标计算 10

2.5.2 单曲线内中桩坐标计算 11

2.6 路线平面图的绘制 14

3 道路纵断面设计 15

3.1 纵断面技术标准的确定 15

3.1.1 纵坡设计 15

3.1.2 最大纵坡 15

3.1.3 最小纵坡 15

3.1.4 坡长限制 15

3.2 竖曲线的设计 16

3.3 道路平、纵组合设计 18

3.3.1平、纵组合的设计原则 18

3.3.2平曲线与竖曲线的组合 18

3.3.3 直线与纵断面的组合 18

3.4 纵断面的设计 18

3.5纵断面的绘制 20

4 道路横断面设计 21

4.1 路基横断面尺寸的确定 21

4.1.1 路幅的确定 21

4.1.2 加宽值的确定 22

4.2 中间带、超高和路拱的确定 22

4.2.1中间带 22

4.2.2路拱 22

4.4.3 超高 22

4.3 横断面上超高值的计算 23

4.4 路基土石方数量计算及调配 26

4.4.1 横断面面积计算 26

4.4.2 土石方数量计算 26

4.4.3 路基土石方调配 27

4.5 路基标准横断面和特征横断面的绘制（详见附图） 28

5 路基设计 29

5.1 路基形式设计 29

5.1.1 路基高度设计 29

5.1.2 路基边坡的设计 29

5.1.3 路基的断面形式 30

5.1.4 路基断面尺寸 30

5.2 路基与压实填土 30

5.2.1 路基填土 30

5.2.2 路基压实 31

5.3 边坡稳定性分析 32

5.4 路基防护与加固 33

5.4.1 坡面防护 33

5.4.2 冲刷防护 33

5.4.3 路基加固 33

5.4.4 软土地基的处理 33

5.5 挡土墙设计 34

5.5.1 挡土墙设计用途 34

5.5.2 挡土墙的布置 34

5.6 路基附属设施 35

5.6.1 取土坑与弃土堆 35

5.6.2 护坡道与碎落台 36

6 路面设计 37

6.1 路面设计原则 37

6.1.1 路面类型设计 37

6.1.2 路面建筑材料设计 37

6.1.3 路面结构设计 37

6.2 路面设计步骤 38

6.3 路面类型及结构 38

6.3.1 路面的分类 38

6.3.2 路面结构层划分 39

6.4 沥青路面设计 39

6.4.1 沥青路面设计计算 39

6.4.2 交通量分析 39

6.4.3 路面结构参数的确定 43

6.4.4 路面结构层厚度的确定 43

6.4.5 结构各层层底拉应力验算 46

6.4.6 结论 51

7公路排水设计 52

7.1 路基排水设计 52

7.1.1 边沟设计 52

7.1.2 排水沟设计 52

7.1.3 截水沟设计 53

7.1.4 跌水与急流槽 53

7.2  路面排水 53

7.2.1 路肩排水设施 53

7.2.2 中央分隔带排水 53

7.3 排水系统总体规划 54

8施工组织设计 55

8.1  编制说明 55

8.1.1编制目的 55

8.1.2编制依据 55

8.1.3 工程概况及特点 56

8.1.4沿线地形地貌 56

8.1.5气候、水文、公路自然区划分 56

8.1.6 技术标准 56

8.1.7主要工程数量 57

8.1.8 沿线筑路材料和路基用土 57

8.2 施工准备 57

8.2.1施工组织管理机构 57

8.2.2总体部署 59

8.2.3 具体施工部署 60

8.2.4施工进度计划 60

8.3 施工平面布置 61

8.3.1 现场布置原则 61

8.3.2 工程用水、用电 62

8.3.3 施工便道 62

8.3.4 实验室和拌合站 62

8.3.5 取土坑和弃土堆 63

8.3.6 桥梁的位置 63

8.4 资源需要量 63

8.4.1 人员配备表 63

8.4.2拌合站和施工现场人员组成 64

8.4.3 机械使用表 65

8.5  主要工程项目的施工方案和施工方法 66

8.5.1路基工程 66

8.5.2 路面工程 69

8.5.3路基边坡防护施工 70

8.5.4 排水工程 71

8.6 保证工程质量和工期的措施 71

8.6.1工程质量保证措施 71

8.6.2 质量评定 72

8.6.3 工期的保证措施 72

8.6.4 奖惩措施 72

8.7安全保证措施 73

8.7.1安全保证体系 73

8.7.2安全保证措施 73

8.7.3安全管理的目标 73

8.8 夏季和雨季的施工措施 74

8.8.1 夏季施工措施 74

8.8.2 雨季施工措施 74

8.8.3雨季施工安排 74

8.9 冬季施工措施 75

9 工程概预算 76

9.1  概预算的组成 76

9.1.1 建筑工程安装费 76

9.1.2设备、工器具购置费 76

9.1.3工程建设其他费用 77

9.2 概算编制方法 77

9.2.1  概预算计算 77

9.2.2  工程的分层 78

10  结论 79

致谢 80

参考文献 81

附录A 82

附录B 95
