E892-铜汤路八标段高速公路设计 下载积分：150　资料编号： E892

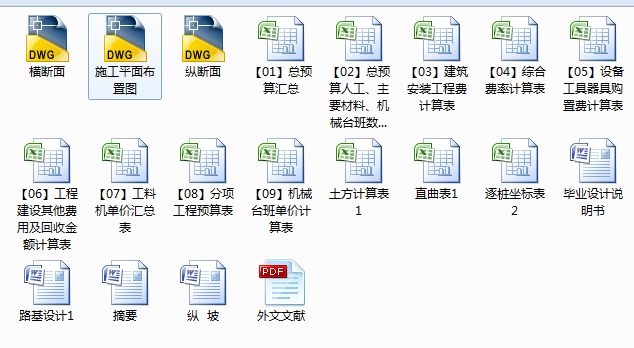

作品包括:

Word版说明书1份，共84页，约22000字

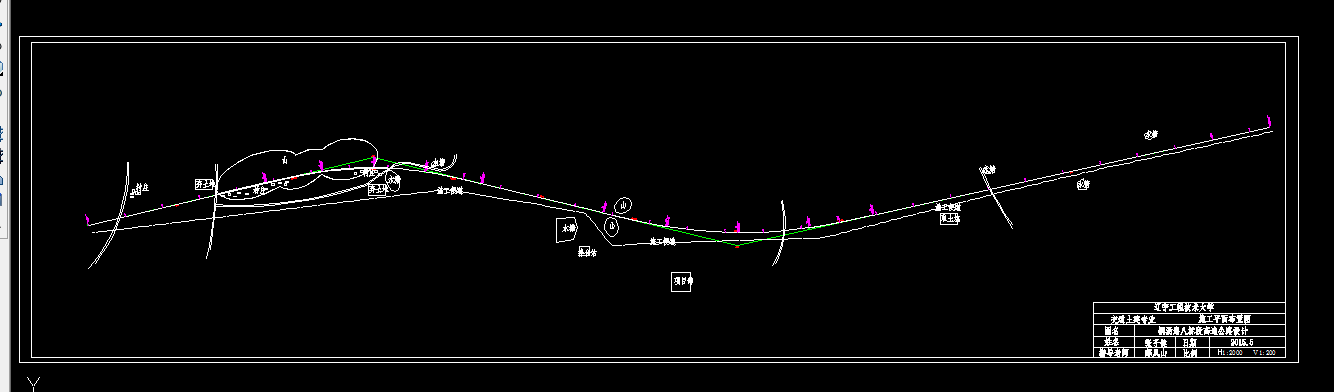

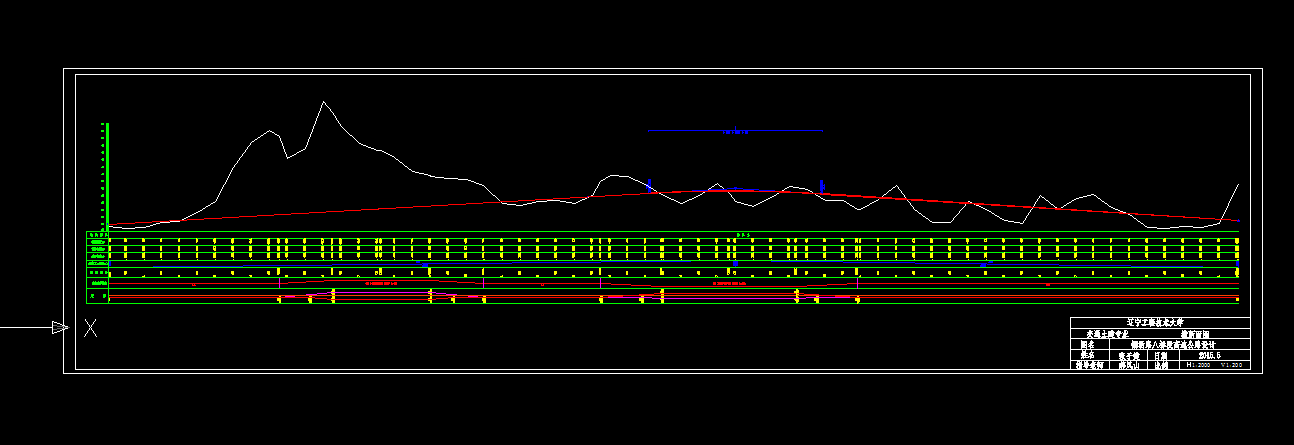

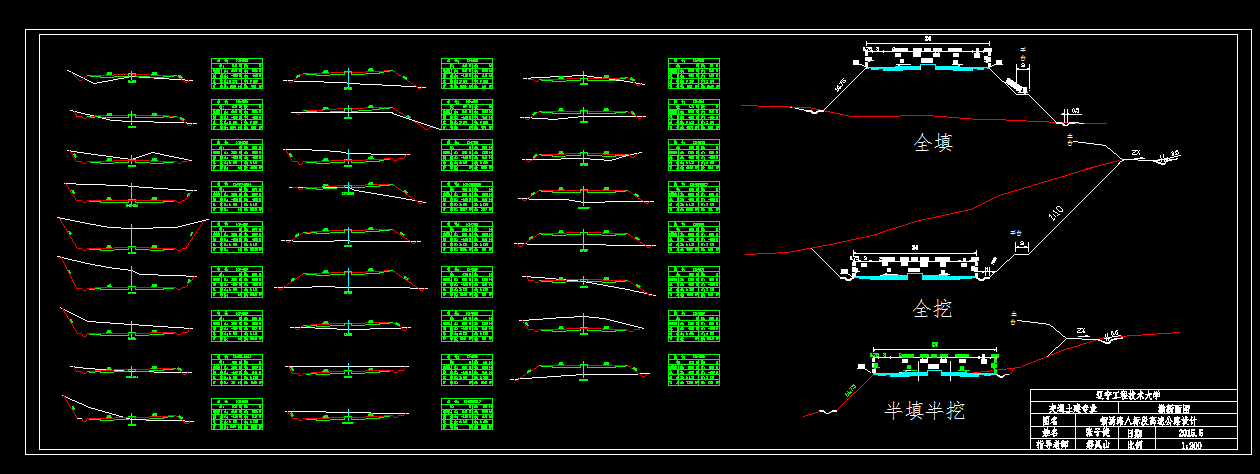

CAD版本图纸，共3张

摘  要

本设计为交通土建专业毕业设计，设计任务是铜汤路九标段高速公路施工图设计。起点桩号K0+000.000，终点为K2+976.272，路线全长2976.272米。路线所经过地形多为平原、山岭，地形比较平坦。主要内容包括：路线方案的拟订和比选、道路平面线形设计、纵断面设计、横断面设计、路基设计、道路排水设计、路面铺装层及厚度计算等。本设计初始资料有地形图一幅，比例1：2000。地形、气候等设计资料按有关资料查询得到。

    在道路平面线形的选择和布置上，综合考虑现实的经济、技术条件以及合理性，从两种比选方案中选择了一条最佳的方案。

    在平面设计上按照《规范》的规定选定路线的各种技术指标，计算平曲线参数，确定线形，在达到线形的美观和经济的目的。

    在纵断面设计中主要考虑纵坡在满足《公路工程技术标准》的各规定的前提下，考虑填挖平衡，考虑排水和行车舒适，计算竖曲线要素。

    在横断面设计中，考虑排水和行车安全稳定等因素确定道路的横断面形式。

    路基设计主要进行确定压实标准，路基高度，边坡形状、坡度、路基排水等设计。

    路面设计主要进行路面结构层设计和验算、路面排水等设计。

关键词：平面；纵断面；横断面；路基；路面

目录

前言 1

1路线总体设计 2

1.1设计任务 2

1.2自然条件 2

1.2.1地形条件 2

1.2.2地质条件 2

1.2.3气候条件 2

1.2.4水文条件 2

1.3社会条件 3

2设计依据和相关的技术标准 4

2.1设计依据 4

2.2设计的技术指标 4

3.路线的方案选择 6

3.1影响因素 6

3.2路线的比选与确定 6

3.3定线 7

4道路平面设计 8

4.1 平面线形要素的确定 8

4.2平面线形要素的确定 8

4.2.1直线 8

4.2.2圆曲线 9

4.2.3缓和曲线 10

4.3平曲线类型 10

4.4 停车视距 11

4.5 几何要素计算 11

4.5.1 交点坐标确定及转角值计算 11

4.5.2 平曲线要素计算 12

4.6 逐桩坐标的计算 14

4.6.1直线上中桩坐标计算 14

4.6.2单曲线内中桩坐标计算 15

4.7路线平面图的绘制 16

5纵断面设计 17

5.1 控制点标高 17

5.2纵坡设计 17

5.2.1设计要求 17

5.2.2纵坡技术指标的确定 17

5.3竖曲线设计 18

5.3.1竖曲线半径的确定 18

5.3.2竖曲线几何要素的计算 19

5.4平、纵组合设计 20

5.4.1组合类型 21

5.5纵断面绘制 22

6横断面设计 23

6.1横断面类型及尺寸确定 23

6.1.1路幅布置类型 23

6.1.2 车道宽度确定及道路加宽 23

6.1.3 路肩确定 23

6.1.4 路拱确定 24

6.1.5中间带的确定 24

6.2 超高 25

6.2.1 最大超高的确定 25

6.2.2 超高过渡方式确定 25

6.2.3 超高值计算 25

6.3 道路建筑界限 28

6.4 路基土石方计算 28

6.4.1 横断面面积计算 28

6.4.2土石方数量计算 29

6.4.3 路基土石方调配 29

6.5横断面设计图的绘制 31

7路基设计 32

7.1路基设计的一般要求 32

7.2 一般路基设计 32

7.2.1路基的断面形式 32

7.2.2 路基宽度 32

7.2.3 路基高度 32

7.2.4 边坡坡度 33

7.3路基填土与压实 34

7.3.1路基填料选择标准 34

7.3.2路基填土应遵循的规则： 34

7.3.3 路基填土与压实 35

7.4 边坡稳定性分析及防护 35

7.4.1边坡稳定系分析 35

7.4.2边坡防护 37

7.5取土与弃土方案 38

7.6路基的处理 38

7.6.1 一般路基的处理 38

7.6.2 特殊路基的处理 38

8路面设计 39

8.1路面结构设计原则 39

8.2路面类型及结构 39

8.2.1路面类型 39

8.2.2 路面结构 39

8.2.3 路面断面类型 39

8.3 沥青路面设计 40

8.3.1路面设计基本资料 40

8.3.2确定回弹模量值 40

8.3.3轴载分析 40

8.3.4路面结构参数的确定 43

8.3.5土基回弹模量的确定 43

8.3.6路面结构层厚度的确定 43

8.3.7结构层层底拉应力验算 47

9公路排水设计 50

9.1 路基排水设计 50

9.1.1边沟设计 50

9.1.2截水沟设计 50

9.1.3排水沟设计 51

9.2 路面排水 52

9.2.1路肩排水 52

9.2.2中央分隔带排水 52

9.2.3路面内部排水 52

10施工组织设计 53

10.1编制依据 53

10.2工程概况 53

10.2.1平面概况 53

10.2.2施工条件 53

10.2.3主要工程量 54

10.3主要工程的施工方案 54

10.3.1路基工程 54

10.3.2路面施工 55

10.3.3涵洞的施工 56

10.4施工进度安排 56

10.5施工平面布置 57

10.6资源需要量计划 58

10.6.1人员配备表： 58

10.6.2 机械使用表 59

10.7质量、工期、安全组织措施 60

10.7.1 工程质量保证措施 60

10.7.2工程工期的保证措施 60

10.7.3工程安全的保证措施 60

10.8特殊季节施工措施 60

10.8.1雨季施工措施 60

10.8.2 夏季施工措施 61

11概预算 62

11.1概预算的计算 62

11.1.1计算程序及方法 62

11.1.2土石方的工程量计算 62

11.1.3 单项表各值的计算 63

12总结 64

致谢 65

附录Ａ 67

附录B 73
