E901-铜汤路五标段高速公路设计 下载积分：150　资料编号： E901

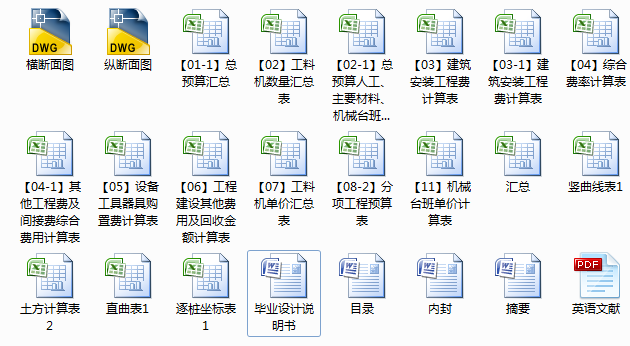

作品包括:

Word版说明书1份，共76页，约26000字

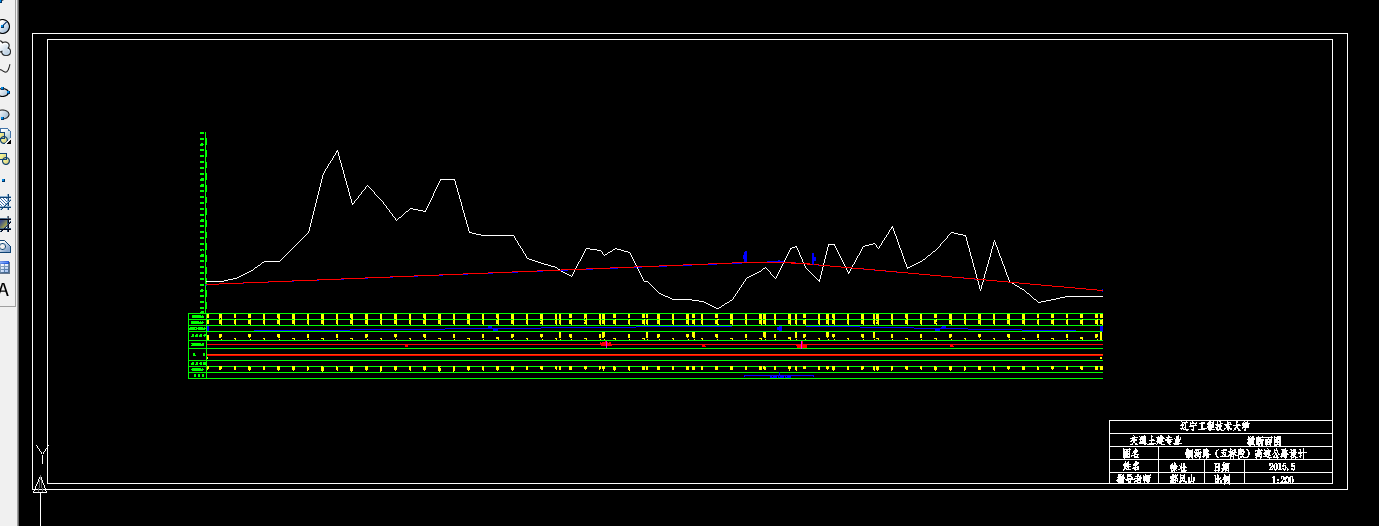

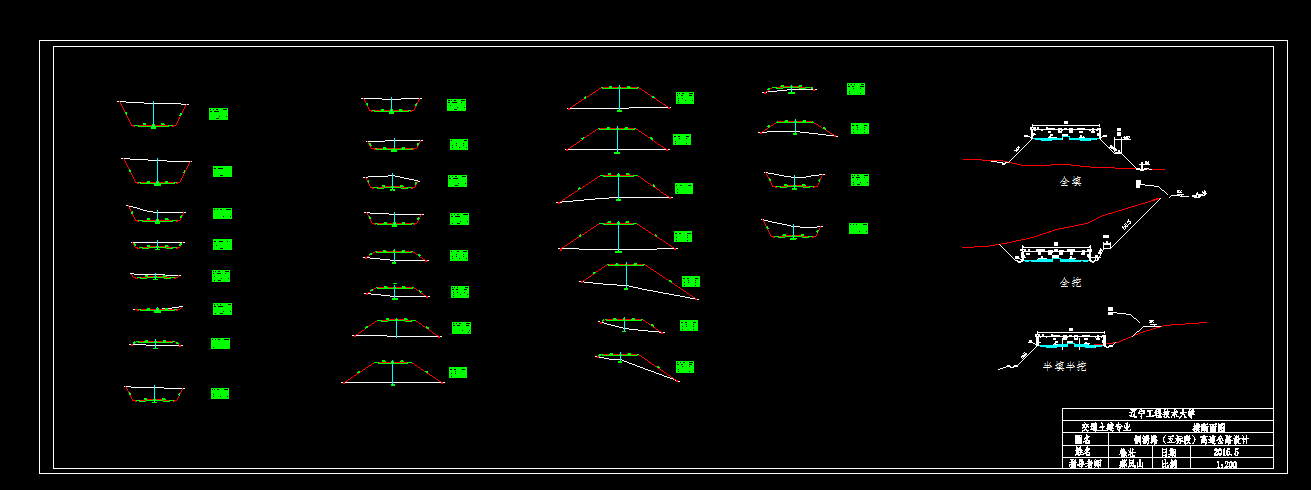

CAD版本图纸，共2张

摘　要

在我国经济飞速发展的同时，交通在国民经济中占据着越来越重要的作用，之所以选择路这个题目，就是想把大学四年的理论知识运用到实践中去，不断提高自己的专业知识。本设计为交通土建专业毕业设计，设计任务为汽车专用高速公路车速80km/h，起点桩号K0+000.000，终点为K3+067.360，中间经过控制点2个，路线全长3067.360米。路线所经过地形多为平原、山岭，地形比较平坦。

本设计的内容主要分为选线定线、路线的平面设计、纵断面设计、横断面设计。在此基础上，还对路面的结构以及道路的防护工程和排水进行了设计，再加上概预算的编制和施工组织设计，达到了设计的目的。选线定线主要结合地形，尽可能作到填、挖的平衡和池塘与村庄的绕行，大坝的避让，原有低等级公路的适当谦让。纵断面设计依据平曲线的选定，具体考虑到平纵的优化组合，填、挖基本平衡，结合高速公路的特点而不宜设置过多的竖曲线而设置一个竖曲线，曲线半径依据规范选取，使其更能保证视距与排水。横断面依据规范和具体的地理情况来设计边沟，护坡道，落石台，坡度和通过绕中线旋转进行超高计算。排水工程主要分为横向排水、纵向排水和中央分隔带的排水。路基路面工程依据路基路面规范和标准断面形式和国家路面的推荐形式来进行设计，计算过程完全依据国家标准。

关键词：高速公路；平面设计；纵断面设计；横断面设计；排水

前言 1

1 原始资料 2

1.1 地形、地貌 2

2  道路设计标准 3

3 选线和定线 4

3.1 影响公路路线设计的因素 4

3.2 道路选线的原则 4

3.3 选线的步骤和方法 4

3.3.1 路线方案选择 5

3.3.2 路线带选择 5

3.3.3 具体定线 5

3.4 具体的选线 5

3.4.1 影响本设计路线方案选择的因素 6

3.4.2选线过程 6

4 平面线形设计 7

4.1 平面线形设计的基本要求 7

4.1.1 汽车行驶轨迹 7

4.1.2 平面线形要素 7

4.1.3  直线的最小长度 7

4.1.4 缓和曲线 8

4.2平曲线要素的设置 8

4.3 几何要素计算 8

4.4 路线转角、交点间距、曲线要素及主点桩计算 9

4.4.1 直线上中桩计算 10

4.4.2 直线上中桩坐标计算 11

4.4.3 单曲线内中桩坐标计算 11

4.5平面设计成果 15

5 纵断面设计 16

5.1 纵断面技术标准的确定 16

5.1.1 最大纵坡 16

5.1.2 最小纵坡 16

5.1.3 坡长限制 16

5.2 竖曲线的设计 16

5.3 道路平、纵组合设计 17

5.3.1 本设计平曲线与竖曲线的组合 17

5.3.2 本设计直线与纵断面的组合 17

5.4 本设计纵断面的设计 17

5.4.1  竖曲线要素的确定 17

5.4.2纵断面设计成果 19

6 道路横断面设计 20

6.1 路基横断面尺寸确定 20

6.1.1  加宽值的确定 20

6.1.2  路拱、超高和中间带的确定 20

6.1.3超高值的计算 21

6.2 道路界限及道路用地 23

6.3 路基土石方数量计算及调配 23

6.3.1 横断面面积计算 23

6.3.2 路基土石方调配 24

6.3.3 计价土石方数量 25

6.4 路基标准横断面和特征横断面的绘制（详见附图） 25

7 路基设计 26

7.1 路基的功能和要求 26

7.2 路基的病害与变形 26

7.3 路基设计的主要内容 28

7.4 路基设计的一般要求 28

7.5 路基的类型与设计 28

7.5.1 路基断面形式 29

7.5.2 边坡坡度 29

7.5.3 路基填土与压实 29

7.5.4 取土坑与弃土堆 30

7.6 路基防护与加固 30

7.6.1 路基病害及防治 30

7.6.2 地基加固 32

7.6.3 挡土墙设计 32

8 路面结构设计 33

8.1 路面类型及结构 33

8.1.1 路面类型 33

8.1.2 路面结构 33

8.2 沥青路面的主要损坏形式 34

8.3 路面设计达到的要求 34

8.4 沥青路面的设计计算 35

8.4.1 确定自然区划和路基潮湿类型及土基回弹模量 35

8.4.2 交通量分析 35

8.4.3 结构组合与材料选择 38

8.4.4 各层材料的抗压模量与劈裂强度 39

8.4.5 土基回弹模量的确定 39

8.4.6 计算二灰砂砾层厚度 42

8.4.7 结构层层底拉应力验算 43

8.5 确定路面结构 44

9 排水设计 46

9.1路基地面排水 46

9.1.1 边沟设计 46

9.1.2 截水沟设计 47

9.1.3 排水沟设计 47

9.1.4 中央分隔带排水 47

9.2 路基地下排水 48

9.2.1 渗井构造 48

10公路工程施工组织设计 49

10.1 编制依据、原则及步骤 49

10.1.1编制依据 49

10.1.2 编制原则 49

10.1.3 编制步骤 49

10.2 工程概况 49

10.2.1 工程说明 49

10.2.2 自然特征 50

10.2.3 主要工程量 50

10.3施工设计 50

10.3.1 临时设施布置 50

10.3.2施工人员配置 51

10.4 施工顺序 49

10.5施工进度 49

10.5.1施工进度编制依据 52

10.5.2施工进度具体安排 52

10.6施工准备 53

10.6.1组织准备 53

10.6.2施工物资设备准备 53

10.6.3 施工平面图 53

10.7施工方法 53

10.7.1路基工程施工方法 53

10.7.2路面施工方法 55

10.8技术组织设计 55

10.8.2工期保证措施 58

10.8.3安全保证措施 58

11 结论 59

致  谢 60

参考文献 61

附录A 62

附录B 71
