E904-芜铜路一标段高速公路设计 下载积分：150　资料编号： E904

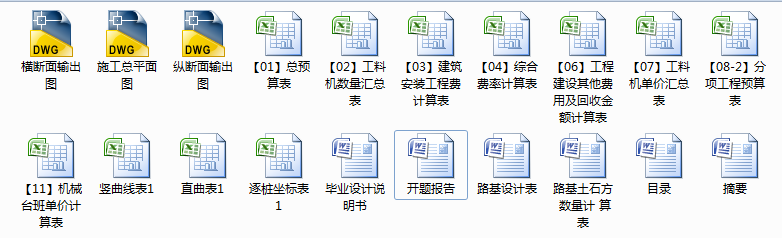

作品包括:

Word版说明书1份，共72页，约22000字

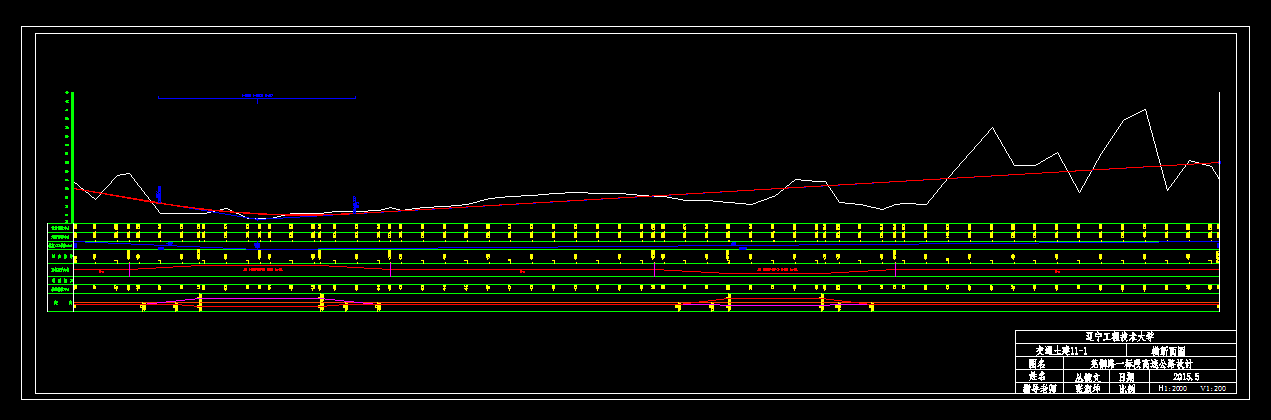

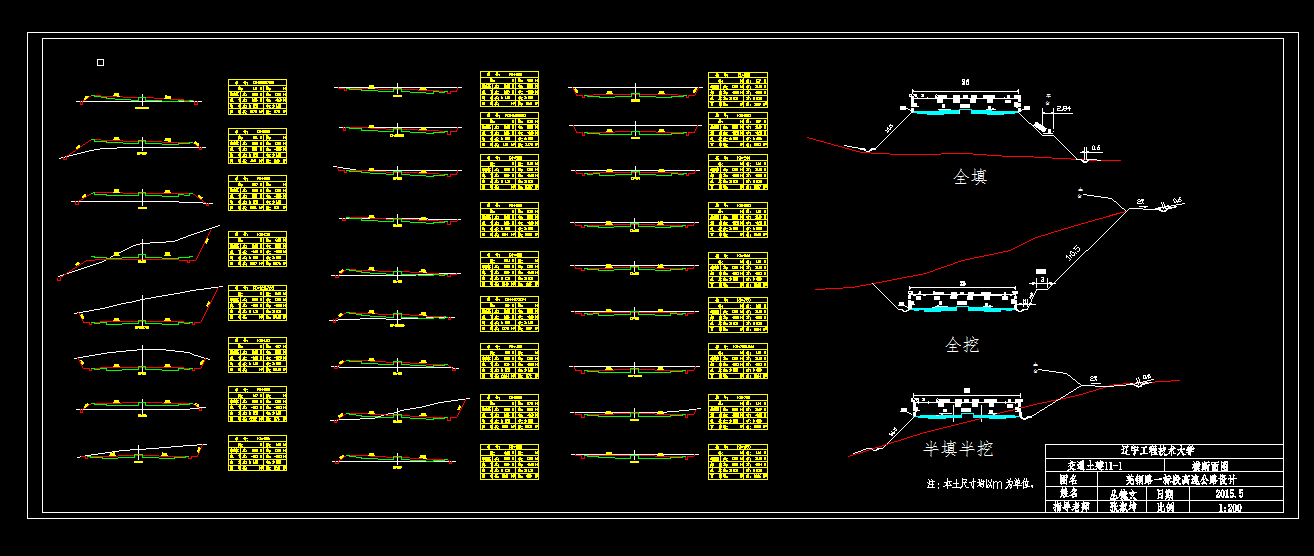

CAD版本图纸，共3张

摘　要

本设计为交通土建专业毕业设计，设计任务为设计车速120km/h的高速公路，起点桩号K0+000.000，终点为K3+153.188，路线全长3153.188米。路线所经过地形多为平原、山岭，设计路线穿山而过需开挖隧道，除隧道段外整条线路坡度较小，填挖平衡。

本设计的内容主要分为选线定线、路线的平面设计、纵断面设计、横断面设计、路基设计、路面设计。在此基础上，还对道路的防护工程和排水进行了设计，再加上概预算的编制和施工组织设计，达到了设计的目的。选线定线主要结合地形，尽可能作到填、挖的平衡和池塘与村庄的绕行，高压线的避让，原有低等级公路的适当谦让。纵断面设计依据平曲线的选定，具体考虑到平纵的优化组合，填、挖基本平衡，结合高速公路的特点而不宜设置过多的竖曲线而设置一个竖曲线，曲线半径依据规范选取，使其更能保证视距与排水。横断面依据规范和具体的地理情况来设计边沟，护坡道，落石台，坡度通过绕中央分隔带边缘旋转进行超高计算。排水工程主要分为横向排水、纵向排水和中央分隔带的排水。路基路面工程依据路基路面规范和标准断面形式和国家路面的推荐形式来进行设计，计算过程完全依据国家标准。

关键词：高速公路；平面设计；纵断面设计；横断面设计；排水

目录

中文摘要.................................................................................................................. I

外文摘要................................................................................................................. II

前言 1

1路线总体设计 2

1.1设计任务及条件 2

1.1.1自然条件 2

1.1.2地形地质条件 2

1.2设计依据标准 2

1.2.1依据 2

1.2.2 技术标准 3

1.3 选线与定线 4

1.3.1 影响道路选线主要因素 4

1.3.2 路线方案的拟定及方案比选 4

2 道路平面设计 6

2.1平面线形要素的确定 6

2.1.1平面线形要素组合类型 6

2.1.2停车视距 6

2.1.3设计参数值 6

2.2平面线形几何要素的计算 7

2.2.1交点坐标的确定 7

2.2.2计算转角值 7

2.2.3平曲线的几何要素计算 8

2.2.4曲线位置及直线长度方向 9

2.3 逐桩坐标的计算 10

2.3.1直线上中桩坐标的计算 10

2.3.2曲线上中桩坐标的计算 10

2.3.3方向角计算 12

2.4 平面设计图的绘制 12

3道路纵断面设计 13

3.1 地面线绘制 13

3.1.1地面线绘制 13

3.2纵坡设计 13

3.2.1纵坡 13

3.2.2坡长 13

3.3平纵组合设计分析 14

3.3.1平、竖组合设计 14

3.4竖曲线设计 14

3.4.1竖曲线半径的确定 14

3.4.2竖曲线的几何要素计算 14

3.5纵断面图绘制 15

4 道路横断面面设计 16

4.1 横断面类型和各组成部分尺寸确定 16

4.1.1横断面类型 16

4.1.2横断面各组成部分尺寸确定 16

4.2超高和加宽值的计算 17

4.2.1最大超高值确定 17

4.2.2超高过度方式的确定 17

4.2.3超高值的计算 18

4.2.4加宽值的确定和计算 20

4.3横断面设计图的绘制 20

5 路基设计 21

5.1一般路基设计 21

5.1.1选择路基断面形式 21

5.1.2路基填料选择与压实标准的确定 21

5.1.3路基工程附属设施 23

5.2特殊路基设计处理 23

5.2.1软土地基处理 23

5.2.2路堤边坡稳定性分析 23

5.2.3路堑边坡稳定性分析 25

6 路面设计 27

6.1路面的类型 27

6.2设计资料 27

6.2.1轴载分析 27

6.2.2路面结构各层参数 30

6.3路面结构计算及验算 31

6.3.1计算路面厚度 31

6.3.2各层路面结构验算 33

7 公路排水设计 38

7.1路基排水设计 38

7.1.1边沟设计 38

7.1.2截水沟设计 38

7.1.3排水沟设计 39

7.2路面排水设计 39

7.2.1路拱横坡 39

7.2.2中央分隔带排水 39

8 施工组织设计 40

8.1编制总说明 40

8.1.1编制依据 40

8.1.2工程概况 40

8.2主要工程项目的施工方案 41

8.2.1路基工程施工方案 41

8.2.2路面工程施工方案 43

8.3施工进度的安排 44

8.4施工平面布置 45

8.5资源需要量计划 45

8.5.1主要人员配备表 45

8.5.2机械设备配备表 46

8.6质量、工期、安全组织措施等 47

8.6.1质量控制措施 47

8.6.2工期保证措施 48

8.6.3安全保证措施 49

8.6.4特殊季节施工措施 50

9概、预算的编制 52

9.1 工程概况 52

9.2土石方数量与调配 52

9.2.1填挖方体积计算 52

9.2.2利用方数量及调配 52

9.3各项费用的计算 52

9.4本设计概预算说明 53

总结 54

致谢 55

参考文献.................................................................................................................56

附录A.......................................................................................................................57

附录B.......................................................................................................................60
