E908-广州西二环高速公路西谭大桥设计 下载积分：150　资料编号： E908

作品包括:

Word版说明书1份，共177页，约38000字

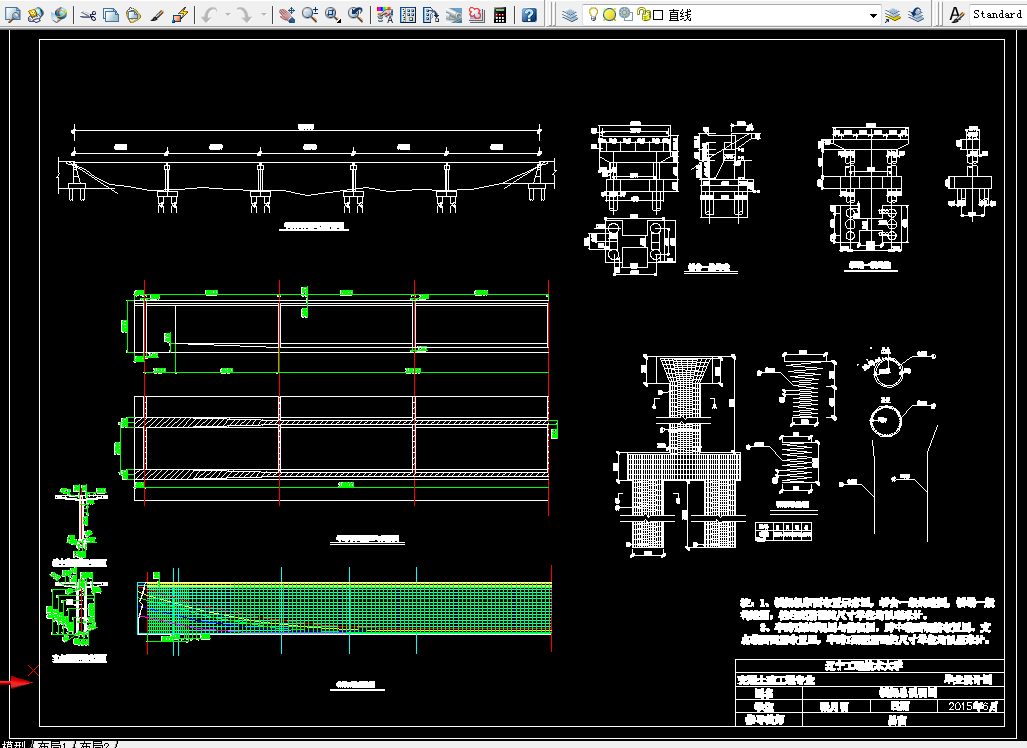

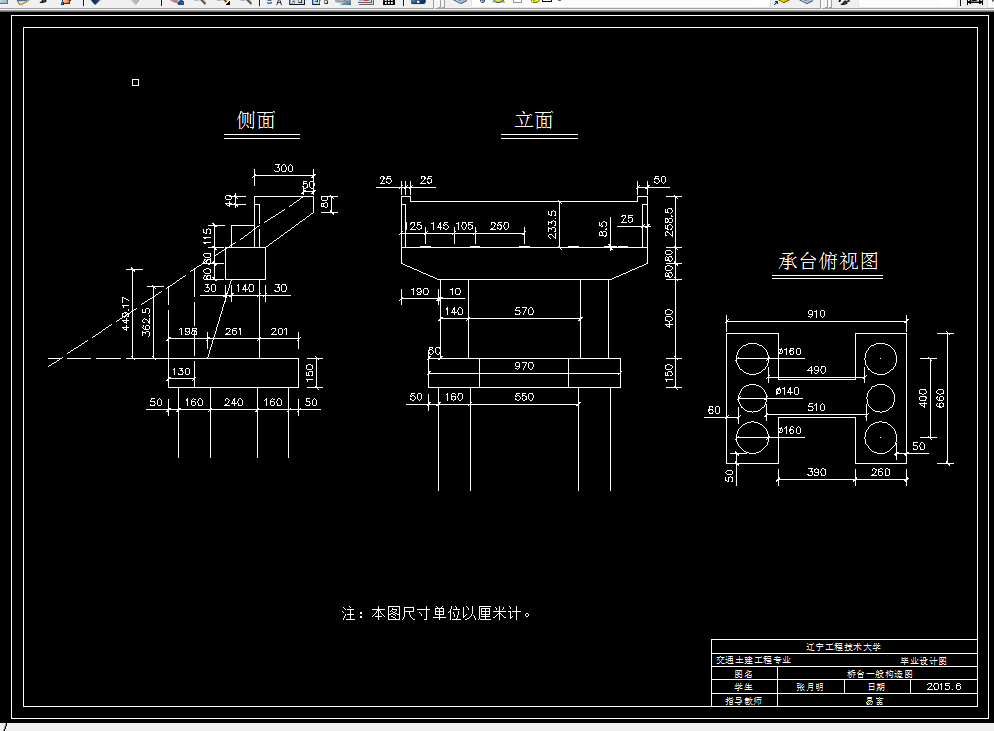

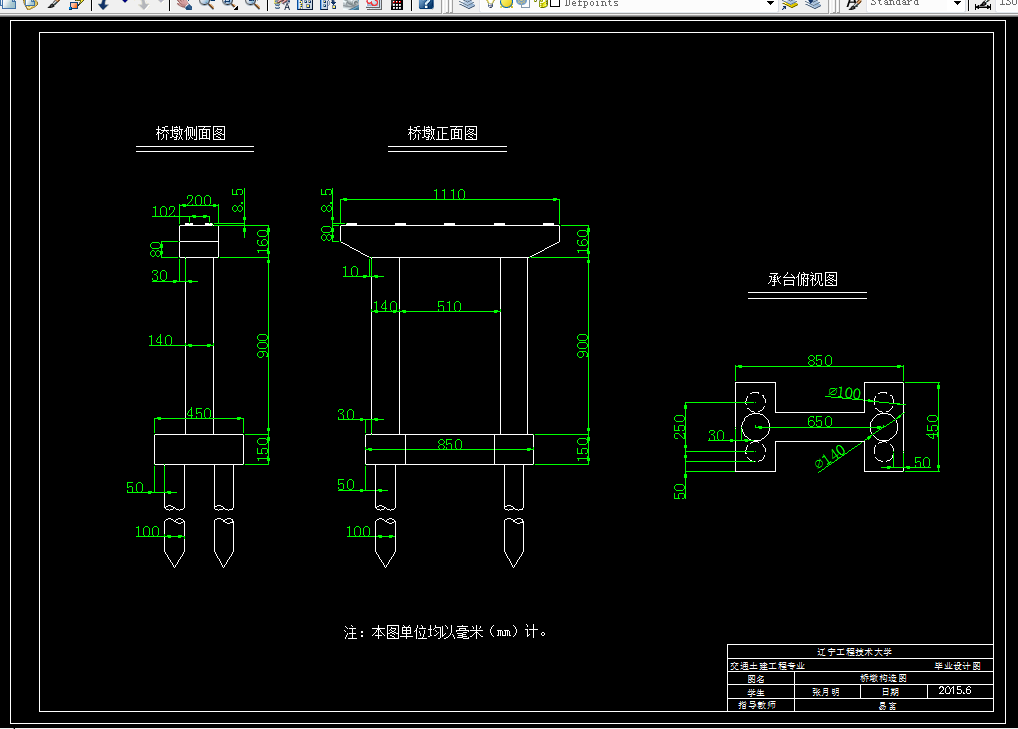

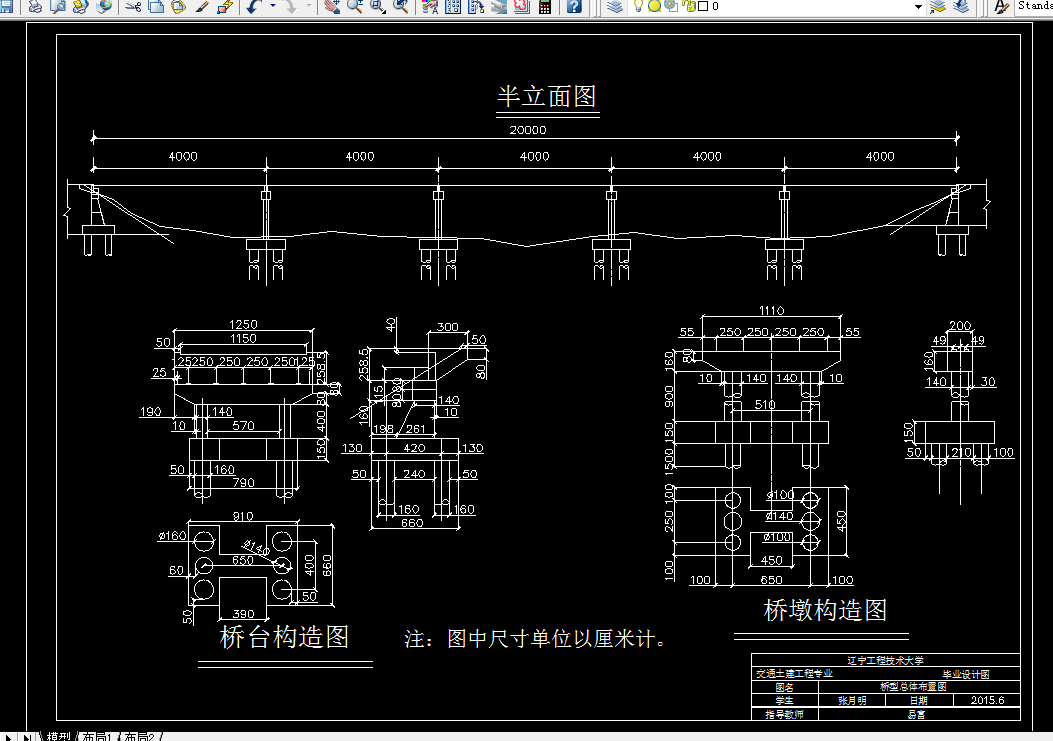

CAD版本图纸，共22张

摘要

桥梁设计与建造在我国历史悠久，其中拱桥更是中国古代桥梁建设的代表作。在科技逐步发展，技术逐步先进的今天，拱桥由于跨度小，自重大，受水平推力等诸多缺点已经不能满足现代桥梁的设计建造，因此简支体系桥梁、悬索体系桥梁发展迅速。

本次毕业设计重在考察学生在四年的学习当中对专业知识的掌握程度和锻炼学生分析问题、解决问题的能力，学生通过自己动手查阅资料、设计、计算、绘图、校验，能够对所学知识温故知新，巩固专业知识，为以后参加工作积累经验。

本次毕业设计我选择对广州西二环高速公路西谭大桥全桥（上下结构）的主体设计，桥梁结构为预应力简支梁桥，双柱式桥墩，实体埋置式桥台，钻孔灌注桩，双排四柱式桩基。设计主要包括桥位的拟选、桥型的拟选、桥长的确定、分跨及跨长的确定；简支T形梁尺寸拟定、内力计算与配筋、横隔梁尺寸拟定、内力计算与配筋、桥面板和桥面铺装以及防撞墙的设计；支座的选择与设计、耳墙、背墙、挡块、台墙、盖梁尺寸拟定、内力计算与配筋、桥墩和桥台尺寸拟定、内力计算与配筋，此外还有对桥梁各个重要受力部位的截面受力验算。

关键词：预应力简支梁桥；双柱式桥墩；实体埋置式桥台；钻孔灌注桩；双排四柱式桩基。

目录

前言 1

1　原始资料 2

1.1　资料 2

1.1.1　概述 2

1.1.2　设计标准、规范及指标 2

1.1.3　地质、气候 2

1.2　设计原则 2

1.2.1　设计原则 2

1.2.2　设计的要求 2

1.3　方案比选 3

1.3.1　方案 3

1.3.2　方案对比 4

2　上部结构设计 5

2.1　设计资料 5

2.1.1　桥面跨径及桥宽 5

2.1.2　设计荷载 5

2.1.3　材料及工艺 5

2.1.4　设计依据 5

2.2　构造布置 5

2.2.1　梁间距 5

2.2.2　主梁高 5

2.2.3　横隔板间距 6

2.2.4　梁肋 6

2.2.5　桥面铺装 6

2.2.6　桥梁横断面图 6

2.3　梁毛截面几何特性计算 7

2.3.1　截面几何特性 7

2.3.2　检验截面效率指标 8

2.4　主梁内力计算 10

2.4.1　恒载内力计算 10

2.4.2　主梁恒载内力计算 13

2.4.3　主梁活载横向分布系数计算 14

2.4.4 跨中截面 19

2.4.5  L/4截面 20

2.4.6  变截面（第一根横隔梁处） 21

2.4.7  变截面（距支点1.5m处，梁肋加宽至与马蹄同宽处） 22

2.4.8 支点截面 23

2.5 主梁内力组合 24

3  配筋 28

3.1  钢筋面积的估算及钢束布置 28

3.1.1  预应力钢筋截面积估算 28

3.1.2  预应力钢束布置 29

3.1.3  锚固面钢束布置 29

3.1.4  其它截面钢束位置及倾角计算 30

3.2  非预应力钢筋截面积估算及布置 34

3.3  主梁截面几何特性计算 35

3.3.1  截面面积及惯矩计算 35

3.3.2  截面净距计算 37

3.3.2  各受力阶段控制截面几何特性汇总 42

3.3.3  主梁截面承载力与应力验算 43

3.4  钢束预应力损失估算 45

3.4.1  钢束应力损失： 45

3.4.2  锚具变形、钢丝回缩引起的应力损失 47

3.4.3  预应力钢筋分批张拉时混凝土弹性压缩引起的应力损 49

3.4.4  钢筋松弛引起的预应力损失 50

3.4.5  混凝土收缩、徐变引起的损失 50

3.4.6  各截面钢束应力损失平均值及有效预应力汇总 53

4  应力验算 55

4.1  短暂状况的正应力验算 55

4.2  持久状况的正应力验算 55

4.2.1  截面混凝土的正应力验算 55

4.2.2  持久状况下预应力钢筋的应力验算 56

4.3  持久状况下的混凝土主应力验算 57

4.3.1  截面面积矩计算 57

4.3.2  主应力计算 59

4.3.3  主压应力的限制值 60

4.3.4  主应力验算 60

5  抗裂性验算 61

5.1  作用短期效应组合作用下的正截面抗裂验算 61

5.2  作用短期效应组合作用下的斜截面抗裂验算 62

5.2.1 主应力计算 62

5.2.2  主拉应力的限制值 63

6  主梁挠度（变形）验算 64

6.1  荷载短期效应作用下主梁挠度验算 64

6.2  预加力引起的上拱度计算 64

6.3  预拱度的设置 65

7  锚固区局部承压计算 66

7.1  局部承压区的截面尺寸验算 66

7.2  局部抗压承载力验算 67

8  行车道板（桥面板）计算及配筋 68

8.1  悬臂板荷载效应计算 68

8.1.1  永久作用 68

8.1.2  可变作用 69

8.1.3  承载力极限状态作用基本组合 69

8.2  连续板荷载效应计算 69

8.2.1  永久作用 69

8.2.2  可变作用 71

8.3  截面设计、配筋与承载力验算 74

9  横隔梁内力计算 76

9.1  确定作用在跨中横隔梁上的可变作用 76

9.2  跨中横隔梁的作用效应影响线 76

9.2.1  绘制弯矩影响线 76

9.2.2  绘制剪力影响线 78

9.3  横隔梁配筋计算 81

9.3.1  横隔梁的配筋 81

9.3.2  横隔梁复核 82

10  附属结构 83

10.1  桥面铺装、排水设施、伸缩缝设计 83

10.1.1  桥面铺装 83

10.1.2  排水设施 83

10.1.3  伸缩缝 84

10.2  防撞墙 85

11  桥型方案比选 86

11.1  技术设计指标 86

11.2  主要设计依据 86

11.3  工程地质资料 86

11.4  水文资料 87

11.5  气候资料 87

11.6  墩台比选 87

11.6.1  桥墩比选 87

11.6.2  桥台比选 88

12  支座的设计 89

12.1  盆式橡胶支座的选用 89

12.2  计算支座反力 89

12.3  支座平面尺寸的确定 89

12.3.1  支座型号的选择 89

12.3.2  支座零件主要尺寸的确定： 91

13  桥墩构造设计 97

13.1  桥墩类型和主要材料 97

13.2  桥墩截面尺寸拟定 97

13.3  盖梁计算 98

13.3.1  垂直荷载计算 99

13.3.2  双柱反力 计算 105

13.3.3  盖梁各截面内力计算 106

13.3.4  盖梁配筋设计 107

13.3.5  盖梁最大裂缝验算 112

13.3.6  斜截面复核 112

13.4  墩柱计算 114

13.4.1 恒载计算 114

13.4.2  活载计算 114

13.4.3  墩柱配筋设计 116

13.4.4  墩身裂缝计算 119

13.5  桩基（钻孔灌注桩）的设计 120

13.5.1  钻孔灌注桩计算 120

13.5.2  桩身水平位移计算 124

13.5.3  桩基配筋设计 125

14  桥台的设计 128

14.1  桥台类型和主要材料 128

14.2  桥台一般构造尺寸的拟定 128

14.3  台帽计算 128

14.3.1  荷载计算 128

14.3.2  土压力的计算 143

14.4  背墙配筋设计 144

14.5  耳墙设计 145

14.5.1  耳墙内力计算 145

14.5.2  由土自重引起的水平土压力 147

14.5.3  耳墙配筋设计 147

14.6  桥台水平力计算 148

14.6.1  土自重引起的台后土压力 148

14.6.2  活载引起的台后土压力 149

14.6.3  支座摩阻力引起的水平力 150

14.6.4  结构地震水平力 150

14.6.5  地震土压力 152

14.6.6  台前土压力 154

14.7  桥台台墙配筋设计 155

14.8  桩基设计 156

14.8.1  钻孔灌注桩内力计算 157

14.8.2  桩顶水平位移验算 162

14.8.3  桩基配筋设计 163

结论 166

致谢 167

参考文献 168

附录A译文 169

附录B原文 172
