E911-两下村大桥下部结构设计 下载积分：150　资料编号： E911

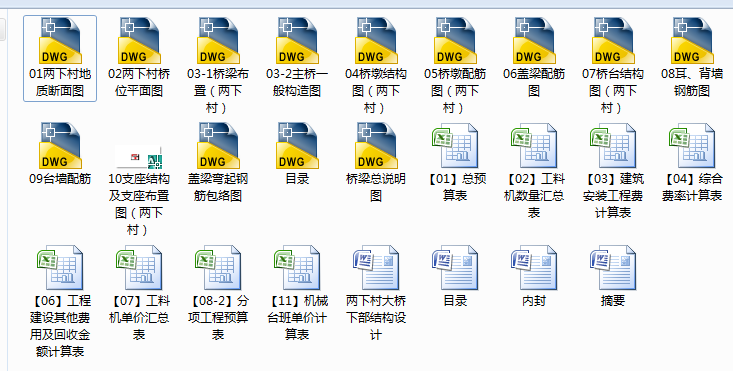

作品包括:

Word版说明书1份，共87页，约27000字

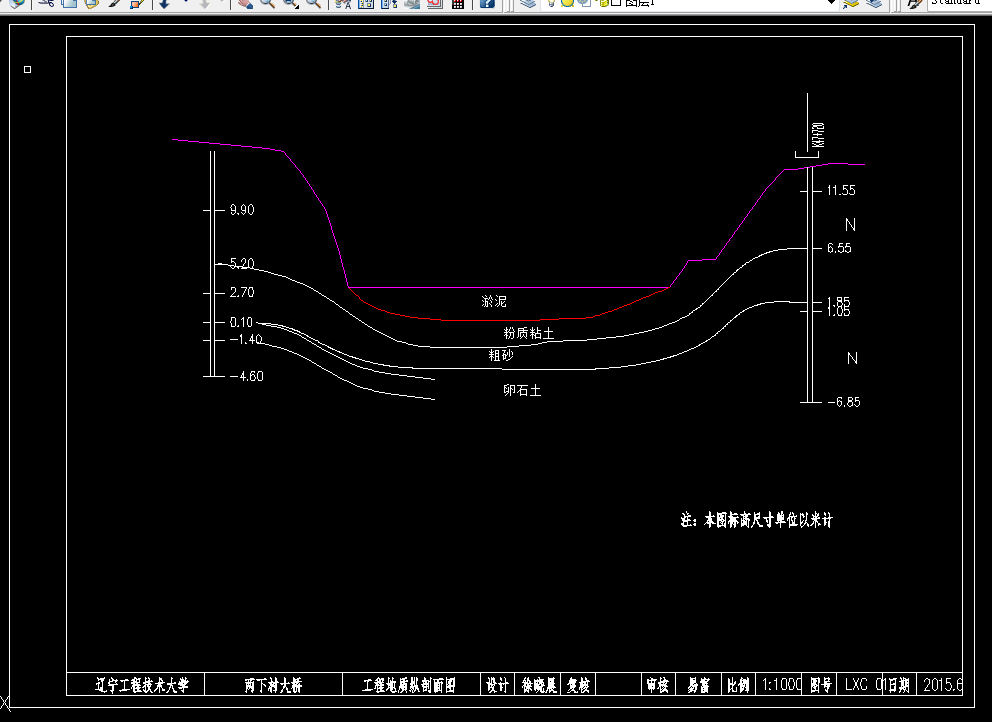

CAD版本图纸，共14张

摘要

本设计两下村大桥下部结构设计，设计的车速V=60Km/h，该桥全长234m，采用5跨的整体式预应力混凝土简支T型梁桥。桥梁的下部结构是桥梁跨跃能力的基础，它的正常使用与否决定着交通的畅通与车辆的安全与否，所以，桥梁的下部结构设计就尤为重要。

本设计主要包括三部分：

支座设计：通过最大恒载和活载的支点剪力计算，选择构造简单、造价低的橡胶板式支座。

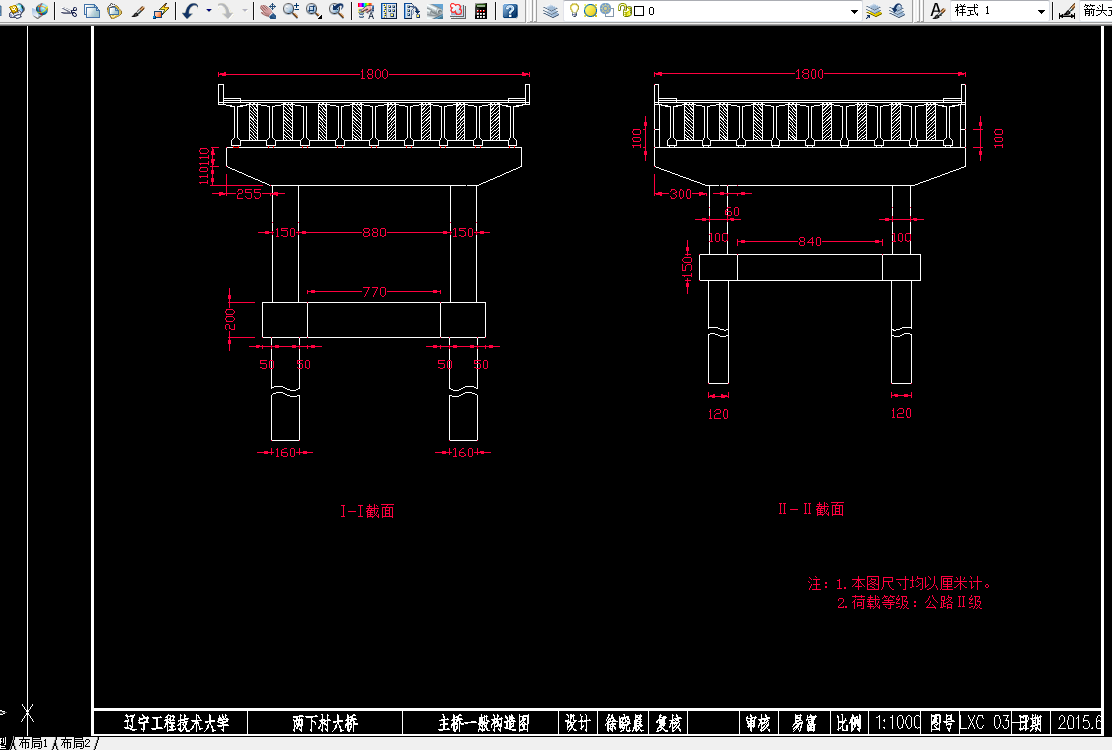

桥墩设计：由于工程地质条件上部土层软弱选用双柱式双孔灌注桩，并进行截面抗弯和抗剪强度的配筋、验算和桩基础的稳定性验算。

桥台设计：采用用埋置框架式桥台并进行并对台帽、台墙、耳背墙及桩基础截面强度验算和配筋设计。

关键词：双柱式桥墩；埋置框架式桥台；钻孔灌注桩；

目录

0     前言 1

1 原始资料 2

1.1 资料 2

1.2 桥型方案拟定 2

1.3 桥墩方案拟定 3

1.4 桥台方案拟定 4

2 支座的设计 5

2.1 板式橡胶支座的选用 5

2.2 计算支座反力 5

2.3 板式橡胶支座的设计计算及选定方法 5

3 墩柱的构造设计 9

3.1 墩柱的尺寸拟定 9

3.2 盖梁计算 9

3.3 桥墩的设计 23

3.4 桩的设计 31

4 桥台的设计 37

4.1 桥台一般构造尺寸的拟定 37

4.2 台帽计算 37

4.3 台墙计算 44

4.4 背墙计算 53

4.5 耳墙计算 54

4.6 桩计算 55

5 施工组织设计 60

5.1 编制依据及原则 60

5.2 工程概况 60

5.3 主要项目的施工发方案 62

5.4 施工进度安排 69

5.6 资源需要量计划 70

5.7 质量、安全、工期及技术保证措施 73

6.    结论 77

致谢 78

参考文献 79

附录A 80

附录Ｂ 83
