E918-铜汤路第十标段一级公路设计 下载积分：150　资料编号： E918

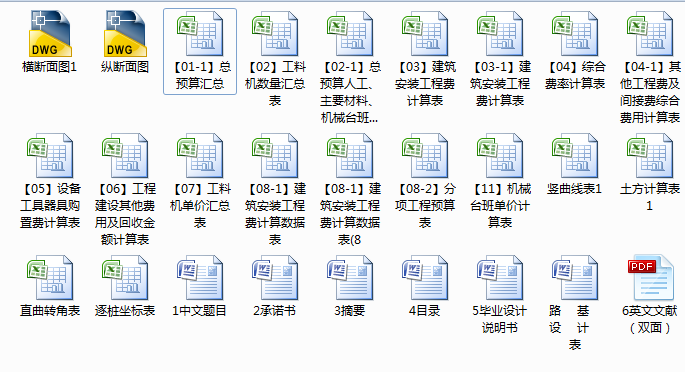

作品包括:

Word版说明书1份，共86页，约31000字

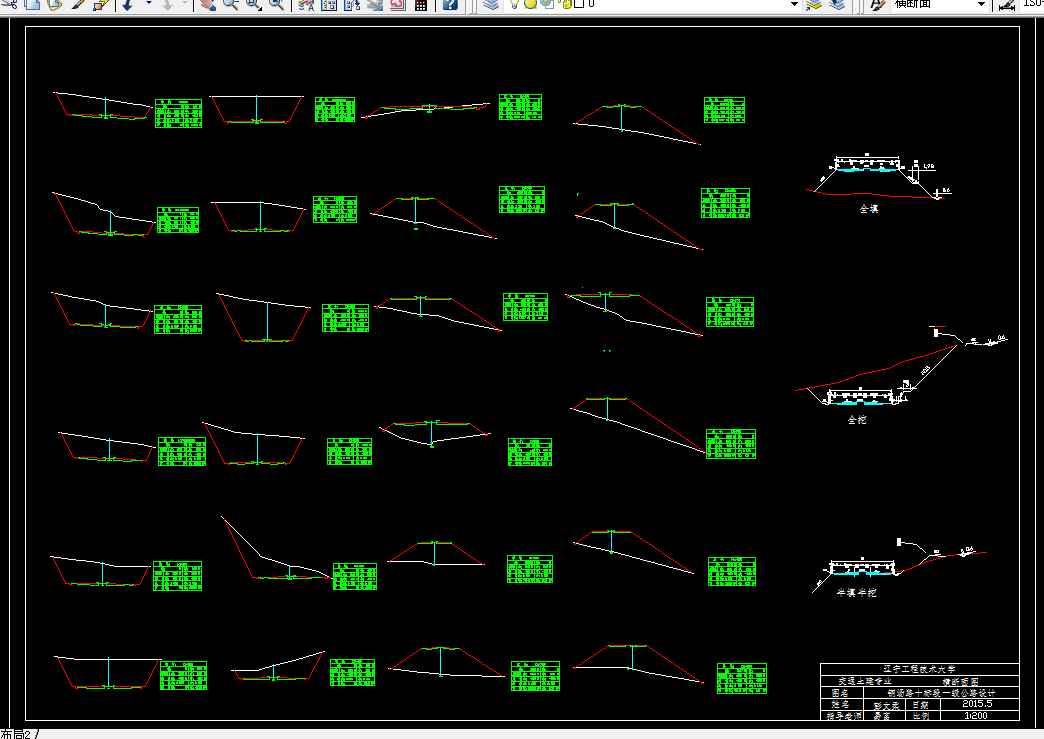

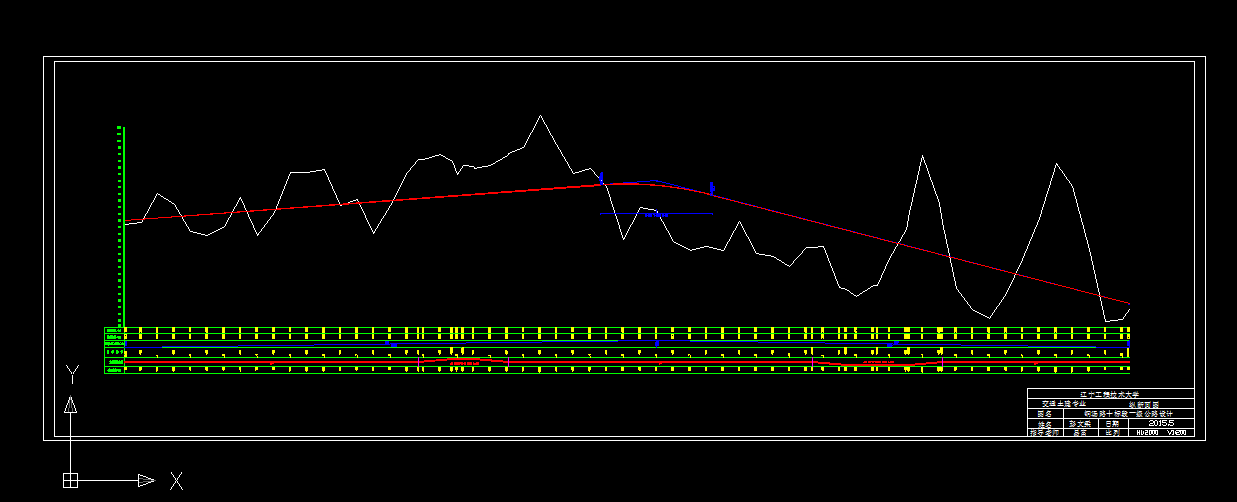

CAD版本图纸，共2张

摘  要

本设计为辽宁工程技术交通土建专业毕业设计，设计任务是在铜汤路第十标段处设计一条一级公路。路线起点桩号为k0+000.000，终点桩号为k3+019.486，全长共3019.486m。本次设计内容包括：路线方案拟定和比选、道路平面设计、道路纵断面设计、道路横断面设计、路基设计、路面设计、施工组织设计、概预算设计等。本设计初始资料有地形图一幅，比例为1:2000，地形、气候等资料按有关资料查得，以安徽省的资料为准。

道路在路线方案的拟定中，综合考虑该地区的地形地貌，经济条件，和当地居民的分布情况，拟定多种方案，然后根据路线多方案比选，最终确定一条经济、合理的道路路线作为本次设计的路线。

在道路的平面设计中，根据不同线形采用不一样计算方法，计算得到平曲线各要素，得出一条合理、与周围环境相适宜的平面线形。

在道路的纵断面设计中，考虑到土石方的填挖平衡，道路的横、纵向排水，以及能让行驶的汽车时旅客有一个舒适的感觉，合理确定了纵断面纵坡坡度，计算出竖曲线要素。

在道路横断面设计中，考虑到汽车行车要求、路面排水要求，从而确定了道路的横断面形式以及路面的超高，本设计平曲线半径大于设加宽时平曲线半径，因此不设加宽。

在道路的路基设计中，根据实际地形和地质条件，合理确定路堤、路堑边坡，并做了路基防护设施。在道路的路面设计中，合理选择了路面材料和厚度。

道路的施工组织设计主要确定了本次设计的人员的分配，物资的多少，机械设备的使用条件，各种情况的施工过程和方法，以及工期的确定。

道路的概预算是根据设计中的数据和规范的单价，大概算出本设计所需的费用。

关键词：毕业设计；一级公路；路基设计；路面设计。

第一章  道路总体设计 2

1.1 设计任务和设计条件 2

1.1.1设计任务概述 2

1.1.2自然条件 2

1.1.3社会条件 2

1.2 相关的技术标准 3

1.3 路线的方案选择 4

1.3.1选线的任务 4

1.3.2影响道路路线设计的因素 4

1.3.3道路选线的原则 4

1.3.4路线方案拟定 4

第二章 道路的平面设计 7

2.1平面线形要素 7

2.1.1 直线 7

2.1.2 圆曲线 7

2.1.3 缓和曲线 8

2.2 几何要素计算 9

2.2.1 交点坐标确定及转角值计算 9

2.2.2 缓和曲线几何要素计算 10

2.3 逐桩坐标计算 12

2.3.1 直线上中桩坐标计算 12

2.3.2 单曲线内中桩坐标计算 13

第三章 道路的纵断面设计 17

3.1 地面线绘制和控制点标高确定 17

3.1.1 地面高程表 17

3.1.2 控制点桩号和高程确定 17

3.2 纵坡设计 17

3.2.1 最大纵坡 17

3.2.2 最小纵坡 18

3.2.3 合成坡度 18

3.2.4 坡长限制 19

3.3 竖曲线设计 19

3.3.1 竖曲线半径的确定 19

3.3.2 竖曲线要素 19

3.3.3 竖曲线的几何要素计算 20

3.4 纵断面绘制 22

第四章 道路横断面设计 23

4.1横断面类型及各部分组成 23

4.1.1 横断面类型 23

4.1.2 横断面各组成部分及相应尺寸 23

4.2 超高和加宽值的计算 24

4.2.1 最大超高值确定 24

4.2.2 超高过度方式的确定 24

4.2.3 加宽值的确定 25

4.2.4 横断面上超高值计算 25

4.3 路基土石方计算及调配 29

4.3.1 土石方数量计算 29

4.3.2 路基土石方调配 29

4.4 道路建筑界限与道路用地 31

4.4.1 道路建筑界限 31

4.4.2 道路用地 32

第五章  道路的路基设计 33

5.1一般路基设计 33

5.1.1路基断面形式 33

5.1.2路基工程附属设施 35

5.1.3路基排水 36

第六章 路面设计 39

6.1 路面结构设计原则 39

6.2 路面设计步骤 39

6.3 路面类型及结构 40

6.3.1 路面类型 40

6.3.2 结构层次 40

6.3.3 路面断面类型 41

6.4 路面结构设计 41

第七章 公路排水设计 51

7.1  路基排水设计 51

7.1.1  边沟设计 51

7.1.2  截水沟设计 52

7.1.3  排水沟设计 52

7.2  路面排水 53

7.2.1  分散漫流式路表排水 53

7.2.2  中央分隔带排水 53

第八章 施工组织设计 54

8.1 编制依据及原则 54

8.1.1编制依据 54

8.1.2编制原则 54

8.2 工程概况 55

8.2.1气象条件 55

8.2.2水文条件 55

8.2.3地质条件 55

8.2.4主要工程量 56

8.2.5公路施工的影响 56

8.3主要工程项目的施工方案 56

8.3.1路基工程施工方案 56

8.3.2路面工程施工方案 59

8.4施工进度安排 61

8.5施工平面布置 62

8.6资料需要量计划 63

8.6.1人员配备表 63

8.6.2主要设备进场计划表 63

8.6.3主要材料试验、测量、质检仪器设备计划表 64

8.7质量、工期、安全组织措施 65

8.7.1质量控制措施 65

8.7.2工期保证措施 66

8.7.3、安全保证措施 67

8.7.4特殊季节施工 69

第九章 概预算 70

9.1 编制依据 70

9.2 设计概算文件 70

9.3 概预算费用的组成 71

9.4 建筑安装工程费 71

9.5关于本设计概预算的情况说明 71

9.6公路工程建设各项费用的计算程序及计算方式 71

9.7 单项表各值的计算 72

结论 74
