E933-阜新水泉桥下部结构设计 下载积分：150　资料编号： E933

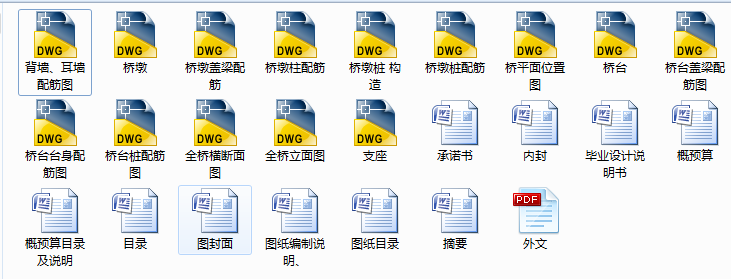

作品包括:

Word版说明书1份，共86页，约19000字

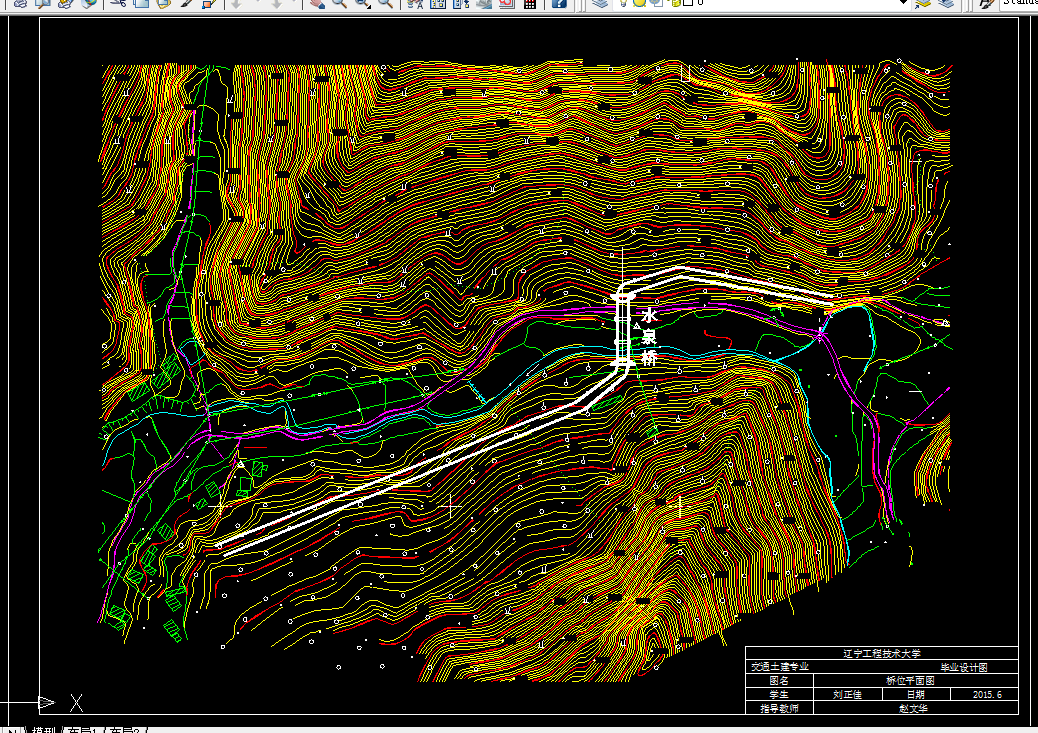

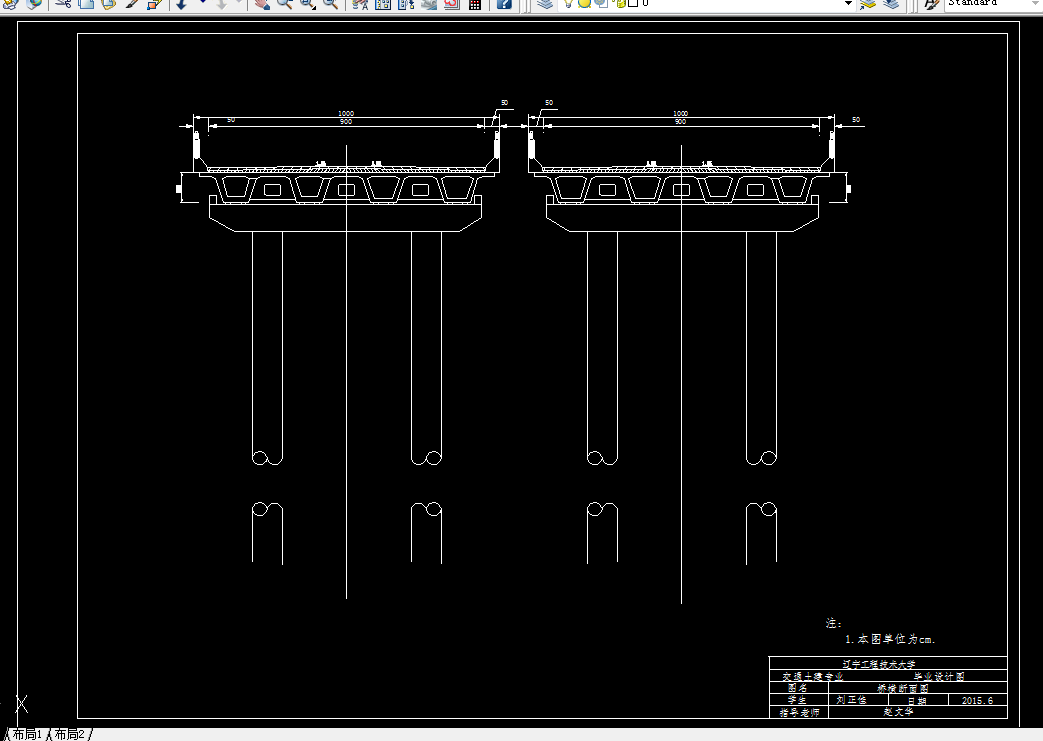

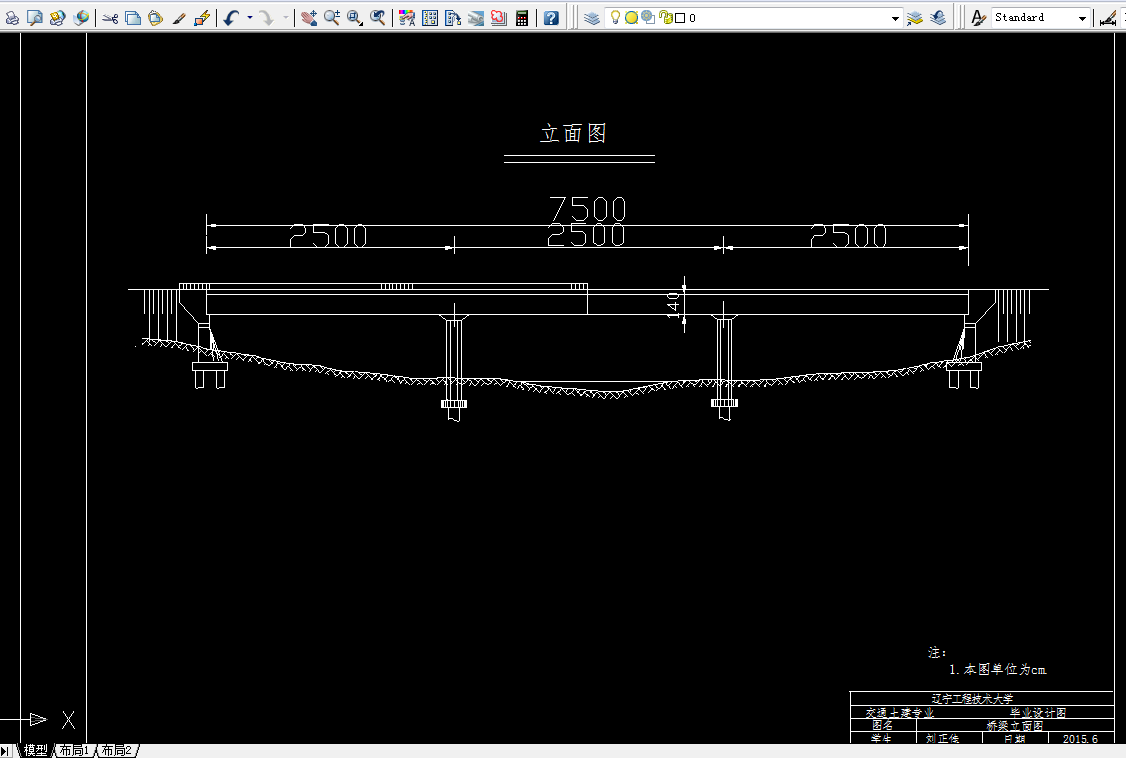

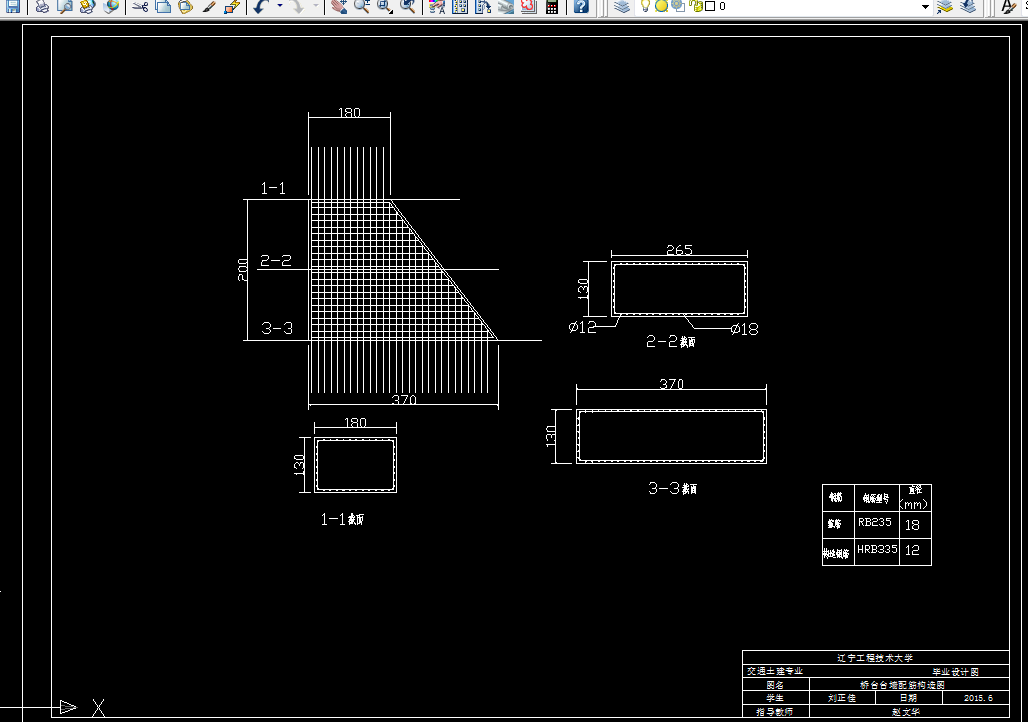

CAD版本图纸，共14张

摘要

    随着时间的推移，社会的发展，交通设施的日益完善。桥梁逐渐成为人们生活中不可或缺的交通设施，大大的方便了人们出行，出差。所以桥梁也正在发展，进步，越来越趋于多样式，逐渐将桥梁完善。

通过上部荷载传力，从上部得到内力组合后，从而进行下部的尺寸结构设计，拟定桥墩、桥台尺寸，用偏心受压法及杠杆法计算横向分布，进一步确定相应的尺寸是否满足要求，并且再配置以合适的钢筋，再进行各个截面以及悬臂端验算，以确定各个截面是否满足承载力要求，以便满足桥墩、桥台的承载力，使达到桥梁的耐久性要求。要精准的做好概预算，然后进行施工，施工过程中安排好人员与设备的合理分配，避免出现窝工、浪费的现象。这样就能顺利建成。

关键词:桥墩;桥台;盖梁;耳墙;桩基。

目录

前言 1

1方案比选 2

1.1设计标准 2

1.2 地质资料 2

1.3 水文资料 2

1.4桥墩方案比选 2

1.5 桥台方案比选 3

2 盖梁设计 5

2.1 荷载计算 5

2.1.1 盖梁作用效应 5

2.2 活载计算 6

2.3 双柱反力 计算 8

2.4 截面内力计算 8

2.5 盖梁配筋 13

2.6 墩柱计算 17

2.6.1 各墩水平力 17

2.6.2 恒载计算 18

2.6.3 活载计算 18

2.6.4 墩柱配筋设计 18

2.6.5 墩身裂缝计算 23

2.7 桩基的设计 24

2.7.1 地区主要土层 24

3 支座 30

3.1 支座平面尺寸 30

3.2 支座的厚度 30

3.3 支座偏转情况的验算 31

3.4 验算支座的抗滑稳定性 32

4 桥台的设计 33

4.1 桥台类型和主要材料 33

4.2 桥台尺寸拟定 33

4.3 盖梁计算 33

4.3.1 荷载计算 33

4.3.2 内力计算 37

4.3.3 截面验算 41

4.4 台墙计算 46

4.4.1 垂直荷载 46

4.4.2 水平力计算 49

4.4.3 截面验算 61

4.5  耳墙计算 61

4.5.1 活载等代土层厚度 61

4.5.2 水平土压力计算 62

4.5.3 截面计算 62

4.6 桩基的设计 63

5 水泉桥下部结构施工方案 71

5.1 下部概况 71

5.2 施工内容 71

5.3 机械设备 71

5.4 工程所需人员 72

5.5 工期安排 73

5.6 施工过程 74

5.7 质量管理 75

5.8 安全管理 75

结论 76

致谢 77

参考文献 78

附录A 80
