E936-上王家营子桥下部结构设计 下载积分：150　资料编号： E936

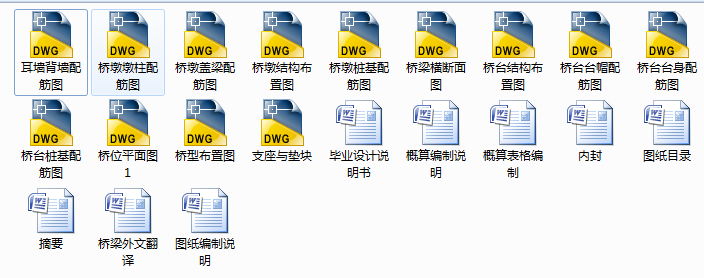

作品包括:

Word版说明书1份，共83页，约16000字

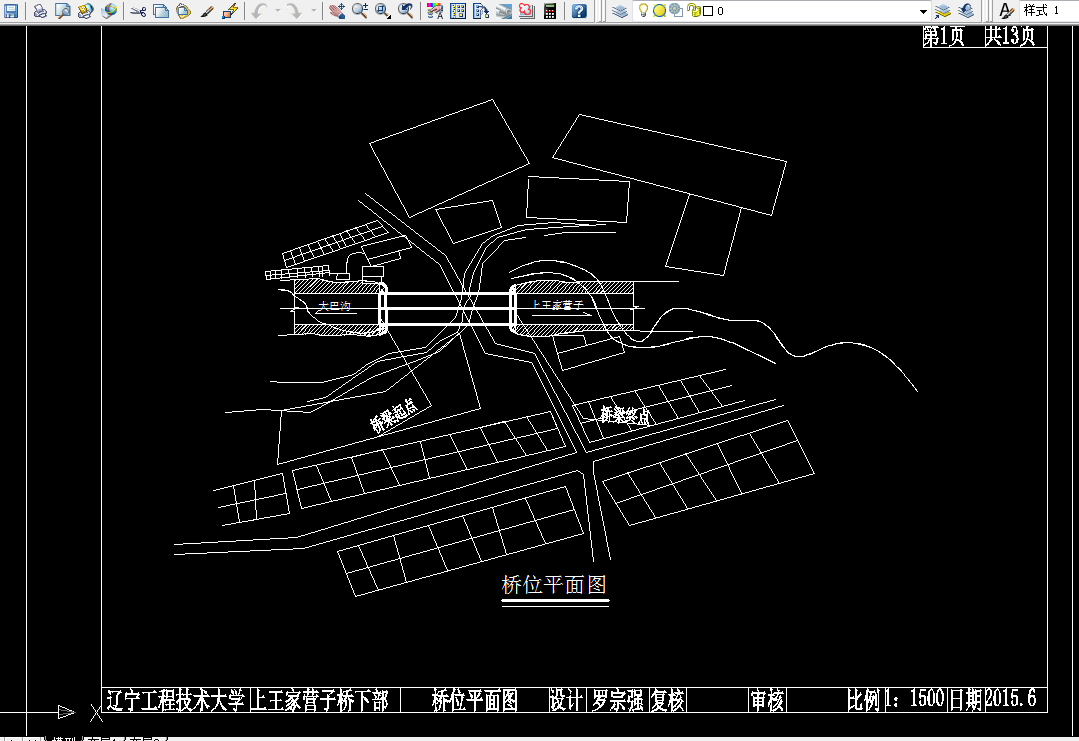

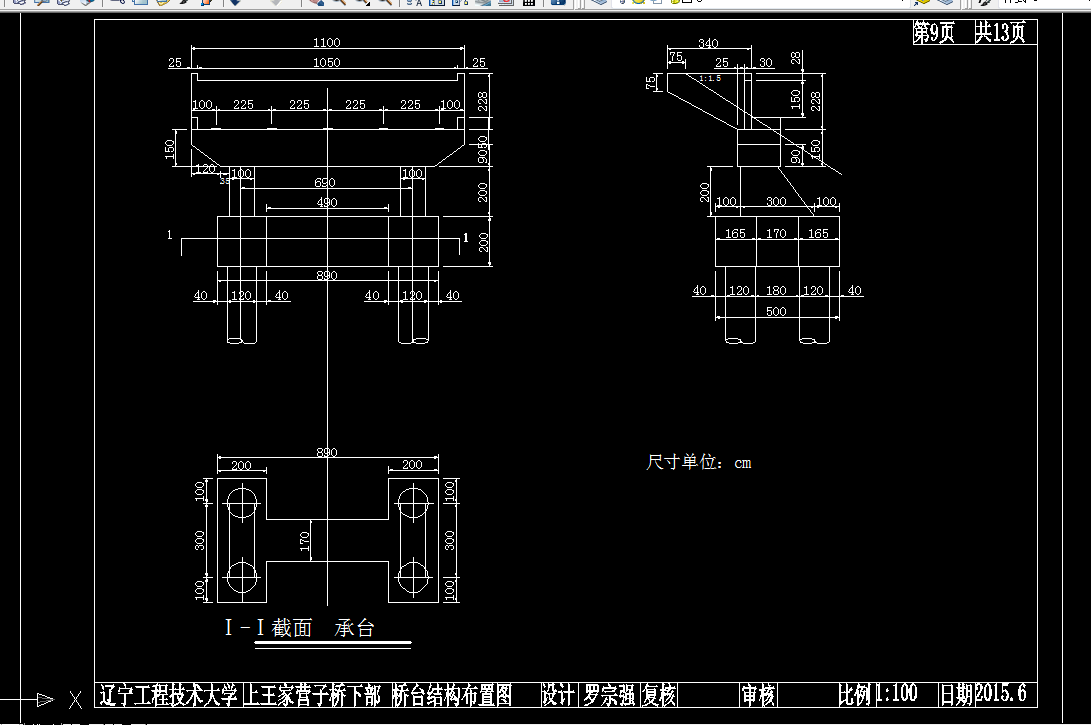

CAD版本图纸，共13张

摘要

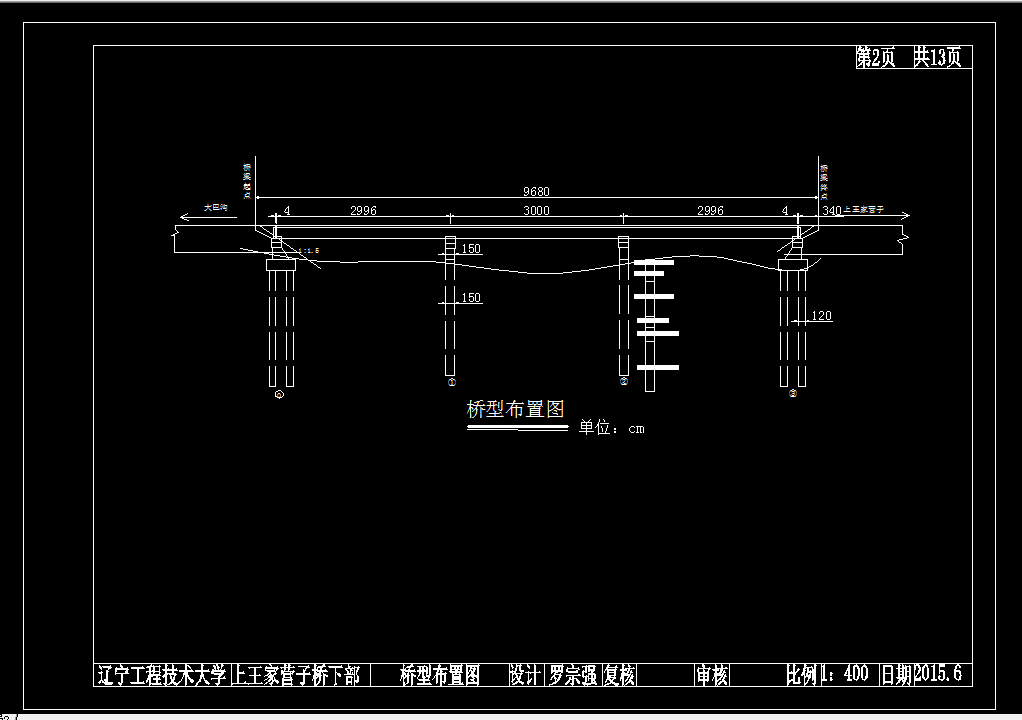

本次设计题目为《上王家营子桥下部结构设计》，桥梁全长96.8m，桥孔布置为3×30m，该桥为预应力简支梁桥，上部结构采用预应力混凝土T型梁桥；下部结构采用桩柱式桥墩，肋式埋置式桥台。本次设计采用单向两车道，上下行分离，单向桥面净宽：2×3.5m（行车道）+2.5m（紧急停车道）+0.5m×2（防撞墙）+0.75m（左侧硬路肩）=11.25m；公路-Ⅰ级荷载，Ⅱ类环境，设计安全等级：二级。

本次设计依据公路等级，环境类别以及设计安全等级，在参照方案比选确定下部各个部分的形式与截面尺寸；再依据上部构造的传力，求出支座反力与活载分布，计算出盖梁各截面内力，然后配置适宜的满足截面强度的钢筋，同样，算出墩柱以及钢筋截面的受力情况以及水平推力，台后土压力等，就可以根据计算的内力配筋，满足桥梁的受力要求以及在使用年限内的正常运行。

根据实际情况，编写施工方案，计算出合理工期，恰当的工料机使用情况。根据编写的施工方案与设计资料，计算相应的工程量，编制定额表，计算该工程的消耗量。

关键词：支座；土压力；配筋；施工方案；定额

目录

0 前言 1

1 桥型方案比选 2

1.1 技术设计标准 2

1.2 主要设计依据 2

1.3 工程地质资料 2

1.4 水文资料 2

1.5 桥型拟定 3

1.6 桥台方案比选 3

2 支座计算 5

2.1 计算支座反力 5

2.2 支座平面尺寸的确定 5

2.3 确定支座的厚度 5

2.4 验算支座的偏转情况 7

3 盖梁计算 9

3.1 盖梁尺寸拟定 9

3.2 内力计算 9

3.3 截面内力计算 16

3.4 盖梁配筋 18

4 墩柱设计 23

4.1 水平力计算 23

4.2 竖直活载计算 25

4.3 墩柱配筋设计 27

4.4 墩柱最大裂缝验算 28

5 桩基设计 30

5.1 基本地质条件 30

5.2 桩长确定 30

5.3 桩的内力计算 31

5.4 墩顶纵向水平位移验算 34

5.5 桩基础配筋 34

6 桥台设计 37

6.1 基本地质资料 37

6.2 尺寸拟定 37

6.3 台帽设计 38

6.4 台身设计 47

6.5 桥台桩基设计 64

6.6 桥台桩基配筋 68

7 上王家营子桥下部结构施工方案 70

7.1 工程概况 70

7.2 自然地理概况 70

7.3 拟投入本工程的设备、人员 70

7.4 施工方案 73

7.5 施工进度计划 73

7.6 主要施工项目的施工方案 75

8 上王家营子桥下部结构概算 76

8.1 建设项目编制范围 76

8.2 建设项目编制依据 76

8.3 人工、材料、机械单价 76

8.4 预算成果 76

8.5 概算表格编制 76

结论 78

致谢 79

参考文献 80

附录A

附录B
