E937-芜湖至铜陵第八标段高速公路设计 下载积分：150　资料编号： E937

作品包括:

Word版说明书1份，共50页，约11000字

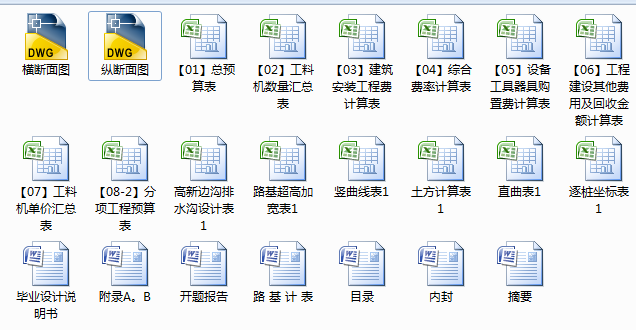

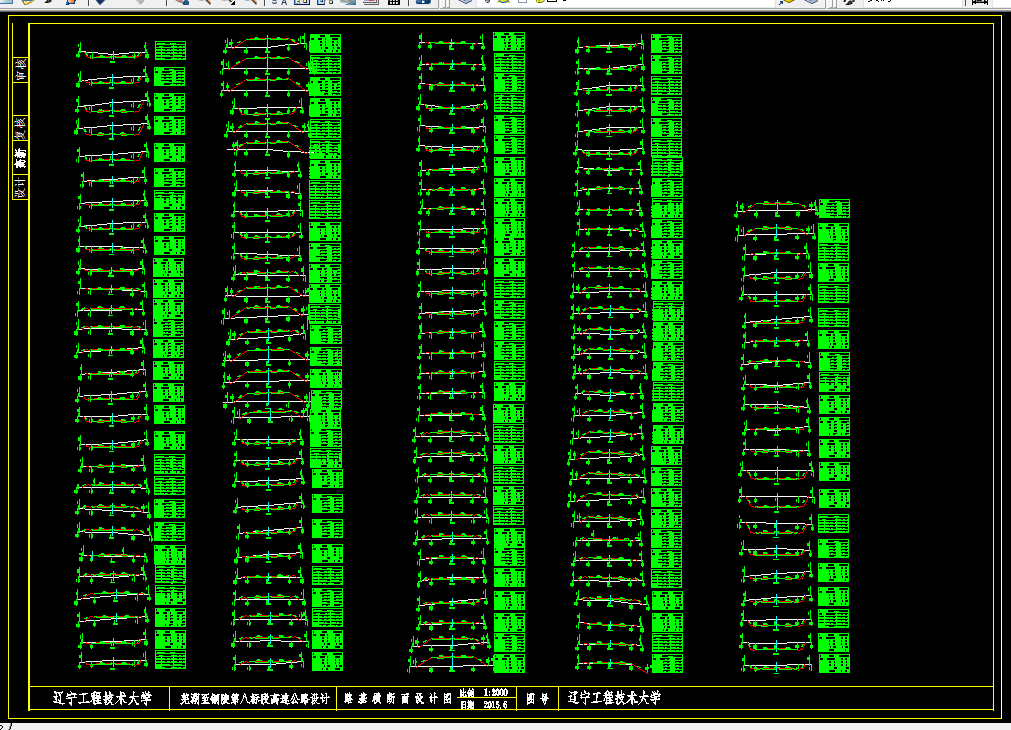

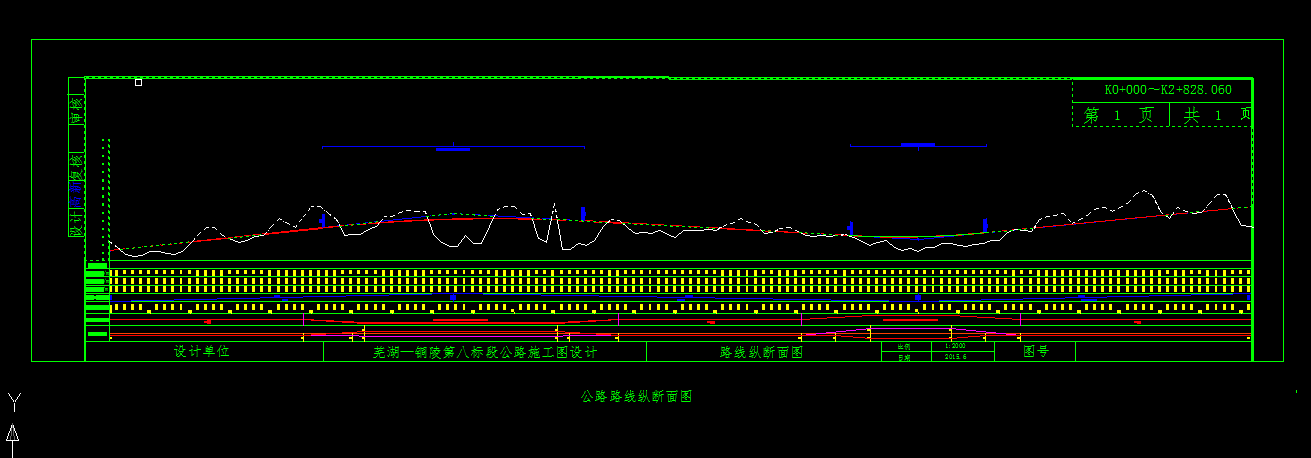

CAD版本图纸，共2张

摘要

本设计题目为芜湖至铜陵（八标段）高速公路设计，设计车速为120km/h，双向四车道, 设置了中央分隔带,起点桩号K0+000.000，终点为K2+828.060，全长2828.060m，路线所经过地区以平原微丘为主。

设计内容主要分为选线定线、路线的平面设计、纵断面设计、横断面设计、路基及路面的设计，排水及附属设施设计。施工组织设计，工程概预算，英文翻译。

在选线与定线设计中先在地形图上确定三条备选路线，进行方案比选确定最佳方案；平面设计按规范要求选定路线的各种技术指标，设置平曲线；纵断面设计主要考虑纵坡在满足书中和规范上各规定的情况下设置竖曲线；横断面设计中考虑排水和行车安全稳定等因素确定道路的横断面形式；路基设计主要进行确定压实标准、路基高度、边坡形状、坡度、路基排水等设计；路面结构设计主要进行路面结构设计和验算；排水设计要根据实际地形条件进行排水设施的设计。

施工组织设计作为公路设计的重要组成部分，施工组织设计的好坏直接影响了工程的进度，质量，盈利及对当地经济，环境的影响。是对工程建设项目全过程的构思设想和具体安排，用来指导施工项目全过程各项活动的技术、经济和组织的综合性文件。

本施工组织设计是芜湖至铜陵（八标段）高速公路设计施工的纲领性文件。编制时对项目管理机构设置、施工总体部署、施工准备、主要分部分项工程施工方法、工程质量保证措施、安全及文明施工措施、施工现场管理措施等诸多因素尽可能充分考虑，突出科学性、适用性及针对性，是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。

工程概预算是对工程项目在未来一定时期内的收入和支出情况所做的计划。它可以一通过货币形式来对工程项目的投入进行评价并反映工程的经济效果。它是加强企业管理、实行经济核算、考核工程成本、编制施工计划的依据；也是工程招投标报价和确定工程造价的主要依据。

本设计是我们对理论知识的直接运用，是理论联系实践的重要体现。

关键词：高速公路；平曲线；竖曲线；纵横断面；路基路面；排水高速公路；施工措施；施工组织设计；路基、路面预算；定额；造价
